ネットが遅い！Zoomが、切れる、カクカクする！ 在宅ワーク?在宅学习时代の家庭内ネットワークの知识と运用 日本橋でんでんタウンの「人とものづくり技術の交流の場」 ロボット連絡会 2020年6月例会 プレゼン資料 ダイジェスト版の動画を公開しています↓ https://www.youtube.com/watch?v=MCqVJNxrojs
在宅ワーク?在宅学习时代の家庭内ネットワークの知识と运用
- 1. 在宅ワーク?在宅学習時代の 家庭内ネットワークの知識と運用 トライアングルエレクトロニクス （ エスタ 5） 久保幸夫 2020/6/18 2020 yukio kubo 1 ネットが遅い！ Zoomが、切れる、カクカクする！

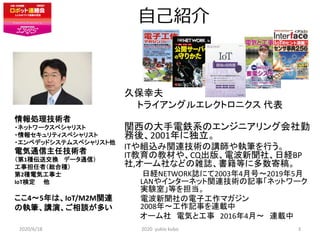

- 3. 自己紹介 久保幸夫 トライアングルエレクトロニクス 代表 関西の大手電鉄系のエンジニアリング会社勤 務後、2001年に独立。 ITや組込み関連技術の講師や執筆を行う。 IT教育の教材や、CQ出版、電波新聞社、日経BP 社,オーム社などの雑誌、書籍等に多数寄稿。 日経NETWORK誌にて2003年4月号～2019年5月 LANやインターネット関連技術の記事「ネットワーク 実験室」等を担当。 電波新聞社の電子工作マガジン 2008年～工作記事を連載中 オーム社 電気と工事 2016年4月～ 連載中 情報処理技術者 ?ネットワークスペシャリスト ?情報セキュリティスペシャリスト ?エンベデッドシステムスペシャリスト他 電気通信主任技術者 （第1種伝送交換 データ通信） 工事担任者（総合種） 第2種電気工事士 IoT検定 他 ここ4～5年は、IoT/M2M関連 の執筆、講演、ご相談が多い 2020/6/18 2020 yukio kubo 3

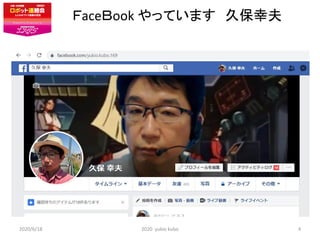

- 4. ＦaceＢook やっています 久保幸夫 2020/6/18 2020 yukio kubo 4

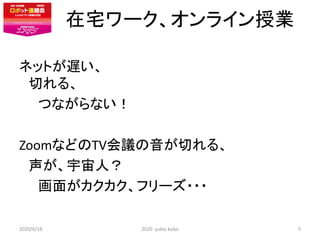

- 5. 在宅ワーク、オンライン授業 ネットが遅い、 切れる、 つながらない！ ZoomなどのTV会議の音が切れる、 声が、宇宙人？ 画面がカクカク、フリーズ??? 2020/6/18 2020 yukio kubo 5

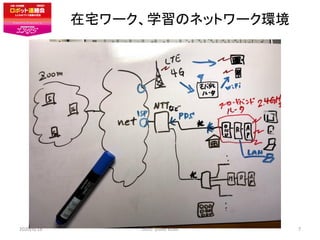

- 7. 在宅ワーク、学習のネットワーク環境 2020/6/18 2020 yukio kubo 7

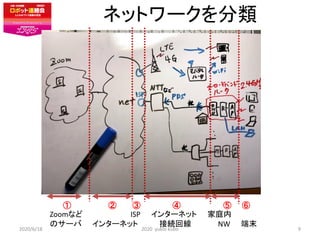

- 9. ネットワークを分類 ① ② ③ ④ ⑤ ⑥ Zoomなど ISP インターネット 家庭内 のサーバ インターネット 接続回線 NW 端末 2020/6/18 2020 yukio kubo 9

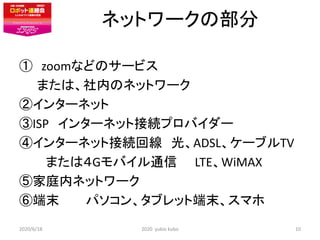

- 10. ネットワークの部分 ① zoomなどのサービス または、社内のネットワーク ②インターネット ③ISP インターネット接続プロバイダー ④インターネット接続回線 光、ADSL、ケーブルTV または４Gモバイル通信 LTE、WiMAX ⑤家庭内ネットワーク ⑥端末 パソコン、タブレット端末、スマホ 2020/6/18 2020 yukio kubo 10

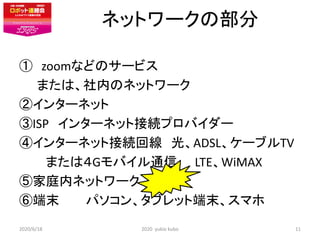

- 11. ネットワークの部分 ① zoomなどのサービス または、社内のネットワーク ②インターネット ③ISP インターネット接続プロバイダー ④インターネット接続回線 光、ADSL、ケーブルTV または４Gモバイル通信 LTE、WiMAX ⑤家庭内ネットワーク ⑥端末 パソコン、タブレット端末、スマホ 2020/6/18 2020 yukio kubo 11

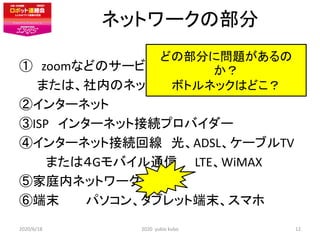

- 12. ネットワークの部分 ① zoomなどのサービス または、社内のネットワーク ②インターネット ③ISP インターネット接続プロバイダー ④インターネット接続回線 光、ADSL、ケーブルTV または４Gモバイル通信 LTE、WiMAX ⑤家庭内ネットワーク ⑥端末 パソコン、タブレット端末、スマホ 2020/6/18 2020 yukio kubo どの部分に問題があるの か？ ボトルネックはどこ？ 12
- 13. ネットワークを分類 ① ② ③ ④ ⑤ ⑥ Zoomなど ISP インターネット 家庭内 のサーバ インターネット 接続回線 NW 端末 2020/6/18 2020 yukio kubo 13

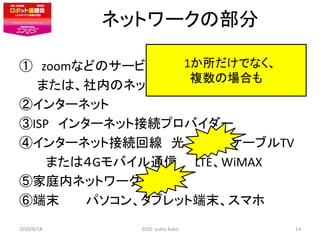

- 14. ネットワークの部分 ① zoomなどのサービス または、社内のネットワーク ②インターネット ③ISP インターネット接続プロバイダー ④インターネット接続回線 光、ADSL、ケーブルTV または４Gモバイル通信 LTE、WiMAX ⑤家庭内ネットワーク ⑥端末 パソコン、タブレット端末、スマホ 2020/6/18 2020 yukio kubo 1か所だけでなく、 複数の場合も 14

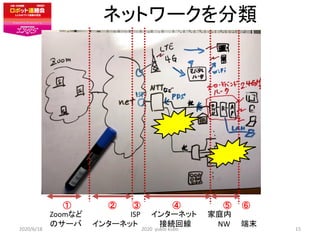

- 15. ネットワークを分類 ① ② ③ ④ ⑤ ⑥ Zoomなど ISP インターネット 家庭内 のサーバ インターネット 接続回線 NW 端末 2020/6/18 2020 yukio kubo 15

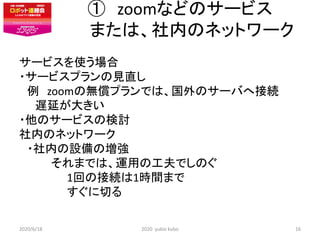

- 16. ① zoomなどのサービス または、社内のネットワーク サービスを使う場合 ?サービスプランの見直し 例 zoomの無償プランでは、国外のサーバへ接続 遅延が大きい ?他のサービスの検討 社内のネットワーク ?社内の設備の増強 それまでは、運用の工夫でしのぐ 1回の接続は1時間まで すぐに切る 2020/6/18 2020 yukio kubo 16

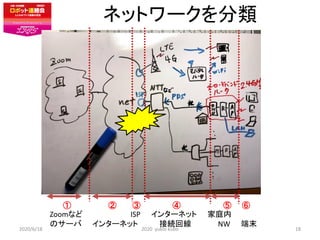

- 18. ネットワークを分類 ① ② ③ ④ ⑤ ⑥ Zoomなど ISP インターネット 家庭内 のサーバ インターネット 接続回線 NW 端末 2020/6/18 2020 yukio kubo 18

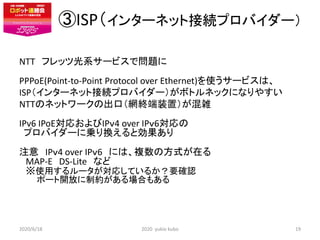

- 19. ③ISP（インターネット接続プロバイダー） NTT フレッツ光系サービスで問題に PPPoE(Point-to-Point Protocol over Ethernet)を使うサービスは、 ISP（インターネット接続プロバイダー）がボトルネックになりやすい NTTのネットワークの出口（網終端装置）が混雑 IPv6 IPoE対応およびIPｖ4 over IPｖ6対応の プロバイダーに乗り換えると効果あり 注意 IPｖ4 over IPｖ6 には、複数の方式が在る MAP-E DS-Lite など ※使用するルータが対応しているか？要確認 ポート開放に制約がある場合もある 2020/6/18 2020 yukio kubo 19

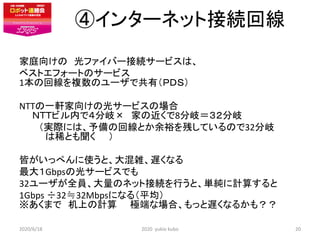

- 20. ④インターネット接続回線 家庭向けの 光ファイバー接続サービスは、 ベストエフォートのサービス 1本の回線を複数のユーザで共有（ＰＤＳ） NTTの一軒家向けの光サービスの場合 ＮＴＴビル内で４分岐× 家の近くで8分岐＝３２分岐 （実際には、予備の回線とか余裕を残しているので32分岐 は稀とも聞く ） 皆がいっぺんに使うと、大混雑、遅くなる 最大１Gbpsの光サービスでも 32ユーザが全員、大量のネット接続を行うと、単純に計算すると 1Gbps ÷32≒32Mbpsになる（平均） ※あくまで 机上の計算 極端な場合、もっと遅くなるかも？？ 2020/6/18 2020 yukio kubo 20

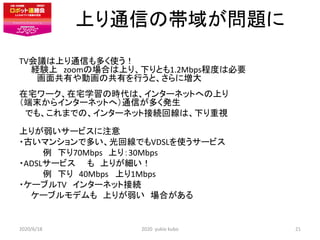

- 21. 上り通信の帯域が問題に TV会議は上り通信も多く使う！ 経験上 zoomの場合は上り、下りとも1.2Mbps程度は必要 画面共有や動画の共有を行うと、さらに増大 在宅ワーク、在宅学習の時代は、インターネットへの上り （端末からインターネットへ）通信が多く発生 でも、これまでの、インターネット接続回線は、下り重視 上りが弱いサービスに注意 ?古いマンションで多い、光回線でもVDSLを使うサービス 例 下り70Mbps 上り：30Mbps ?ADSLサービス も 上りが細い！ 例 下り 40Mbps 上り1Mbps ?ケーブルTV インターネット接続 ケーブルモデムも 上りが弱い 場合がある 2020/6/18 2020 yukio kubo 21
- 23. インターネット接続回線の対策 根本的対策 より高速な光ブロードバンドサービスに乗り換え １Gbps ?10 Gbps などへ ?VDSLも高速なサービスが出てきている 「G.fast」対応のVDSL装置など ※ただし、回線が変わるまで時間が必要 １～２カ月？ 暫定対策 ?Wi-MAXやLTE回線などの（モバイルルータ） などで、回線増速まで、その間をもたせる ?家庭内の運用の工夫（後で説明） 2020/6/18 2020 yukio kubo 23

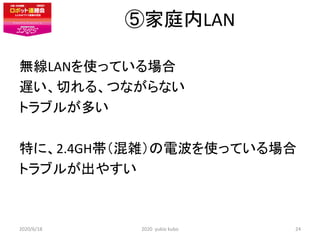

- 24. ⑤家庭内LAN 無線LANを使っている場合 遅い、切れる、つながらない トラブルが多い 特に、2.4GH帯（混雑）の電波を使っている場合 トラブルが出やすい 2020/6/18 2020 yukio kubo 24
- 25. 無線LANの電波 2.4GHz帯と5GHz帯 ? 2.4GH帯（ISMバント） 混雑が激しい 電波が遠くまでとどきやすい – IEEE802.11b – IEEE802.11g (IEEE802.11g +n) ※Bluetooth（ブルートゥース）、 電子レンジ、 （少し前の）デジタルコードレス電話、無線を使うリモコン（最近では、ドローン）、 など、同じ2.4GH帯の電波を使う機器が多い ? 5GHz帯 比較的空いている 2.4GH帯にくらべて電波が届きにくい – IEEE802.11a(IEEE802.11a +n) – IEEE802.11ac WiFi-5 ※ IEEE802.11nは、高速化技術で、 2.4GH帯のIEEE802.11gまたは 5GHz帯のIEEE802.11aと組み合わせて使う。 ※最新規格のIEEE802.11ax WiFi6は、2.4GH帯と5GHz帯の両方に対応。 しかし、高速性を生かすには、5GHz帯を使う必要がある。 ? 無線LANの電波を見るツールで、電波の状態を確認してみよう！ 2020/6/18 2020 yukio kubo 25

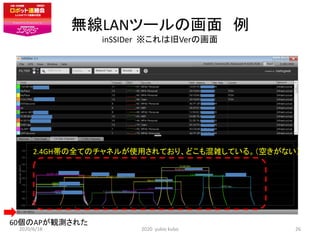

- 26. 無線LANツールの画面 例 inSSIDer ※これは旧Verの画面 60個のAPが観測された 2.4GH帯の全てのチャネルが使用されており、どこも混雑している。（空きがない） 2020/6/18 2020 yukio kubo 26

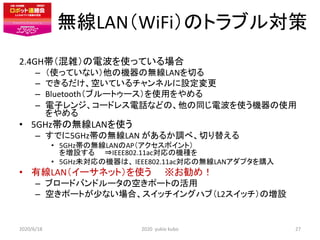

- 27. 無線LAN（WiFi）のトラブル対策 2.4GH帯（混雑）の電波を使っている場合 – （使っていない）他の機器の無線LANを切る – できるだけ、空いているチャンネルに設定変更 – Bluetooth（ブルートゥース）を使用をやめる – 電子レンジ、コードレス電話などの、他の同じ電波を使う機器の使用 をやめる ? 5GHz帯の無線LANを使う – すでに5GHz帯の無線LAN があるか調べ、切り替える ? 5GHz帯の無線LANのAP（アクセスポイント） を増設する ?IEEE802.11ac対応の機種を ? 5GHz未対応の機器は、 IEEE802.11ac対応の無線LANアダプタを購入 ? 有線LAN（イーサネット）を使う ※お勧め！ – ブロードバンドルータの空きポートの活用 – 空きポートが少ない場合、スイッチイングハブ（L2スイッチ）の増設 2020/6/18 2020 yukio kubo 27

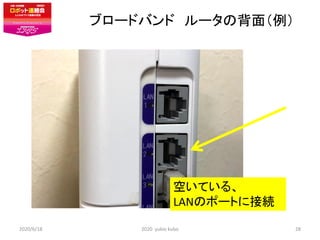

- 28. ブロードバンド ルータの背面（例） 空いている、 LANのポートに接続 2020/6/18 2020 yukio kubo 28

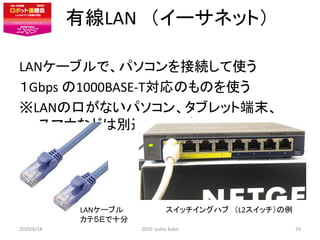

- 29. 有線LAN （イーサネット） LANケーブルで、パソコンを接続して使う １Gbps の1000BASE-T対応のものを使う ※LANの口がないパソコン、タブレット端末、 スマホなどは別途、アダプタが必要 LANケーブル カテ５Ｅで十分 スイッチイングハブ （L2スイッチ）の例 2020/6/18 2020 yukio kubo 29

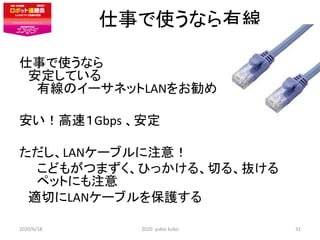

- 31. 仕事で使うなら有線 仕事で使うなら 安定している 有線のイーサネットLANをお勧め 安い！高速１Gbps 、安定 ただし、LANケーブルに注意！ こどもがつまずく、ひっかける、切る、抜ける ペットにも注意 適切にLANケーブルを保護する 2020/6/18 2020 yukio kubo 31

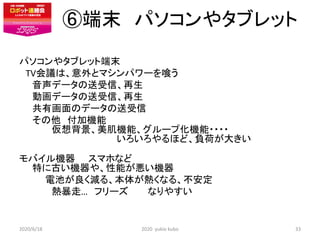

- 33. ⑥端末 パソコンやタブレット パソコンやタブレット端末 TV会議は、意外とマシンパワーを喰う 音声データの送受信、再生 動画データの送受信、再生 共有画面のデータの送受信 その他 付加機能 仮想背景、美肌機能、グループ化機能???? いろいろやるほど、負荷が大きい モバイル機器 スマホなど 特に古い機器や、性能が悪い機器 電池が良く減る、本体が熱くなる、不安定 熱暴走… フリーズ なりやすい 2020/6/18 2020 yukio kubo 33

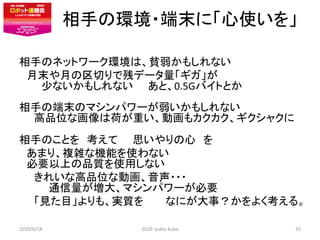

- 35. 相手の環境?端末に「心使いを」 相手のネットワーク環境は、貧弱かもしれない 月末や月の区切りで残データ量「ギガ」が 少ないかもしれない あと、0.5Gバイトとか 相手の端末のマシンパワーが弱いかもしれない 高品位な画像は荷が重い、動画もカクカク、ギクシャクに 相手のことを 考えて 思いやりの心 を あまり、複雑な機能を使わない 必要以上の品質を使用しない きれいな高品位な動画、音声??? 通信量が増大、マシンパワーが必要 「見た目」よりも、実質を なにが大事？かをよく考える。 2020/6/18 2020 yukio kubo 35

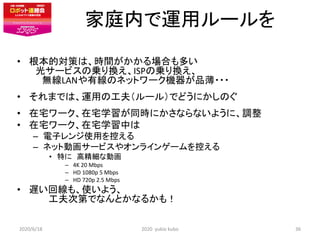

- 36. 家庭内で運用ルールを ? 根本的対策は、時間がかかる場合も多い 光サービスの乗り換え、ISPの乗り換え、 無線LANや有線のネットワーク機器が品薄??? ? それまでは、運用の工夫（ルール）でどうにかしのぐ ? 在宅ワーク、在宅学習が同時にかさならないように、調整 ? 在宅ワーク、在宅学習中は – 電子レンジ使用を控える – ネット動画サービスやオンラインゲームを控える ? 特に 高精細な動画 – 4K 20 Mbps – HD 1080p 5 Mbps – HD 720p 2.5 Mbps ? 遅い回線も、使いよう、 工夫次第でなんとかなるかも！ 2020/6/18 2020 yukio kubo 36

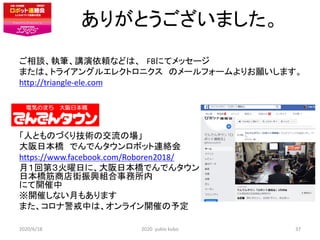

- 37. ありがとうございました。 ご相談、執筆、講演依頼などは、 FBにてメッセージ または、トライアングルエレクトロニクス のメールフォームよりお願いします。 http://triangle-ele.com 「人とものづくり技術の交流の場」 大阪日本橋 でんでんタウンロボット連絡会 https://www.facebook.com/Roboren2018/ 月１回第３火曜日に、大阪日本橋でんでんタウン 日本橋筋商店街振興組合事務所内 にて開催中 ※開催しない月もあります また、コロナ警戒中は、オンライン開催の予定 2020/6/18 2020 yukio kubo 37
