Стропування вантажів

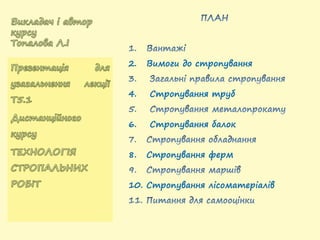

- 2. 2. Вимоги до стропування 4. Стропування труб 6. Стропування балок 8. Стропування ферм 10. Стропування лісоматеріалів

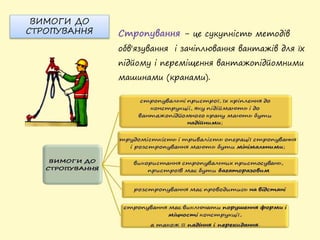

- 5. ВИМОГИ ДО СТРОПУВАННЯ Стропування - це сукупність методів обв'язування і зачіплювання вантажів для їх підйому і переміщення вантажопідйомними машинами (кранами).

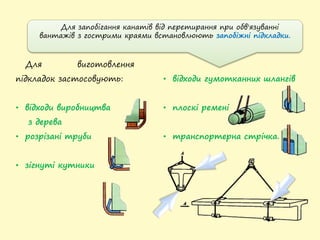

- 6. • відходи гумотканних шлангів • плоскі ремені • транспортерна стрічка. Для запобігання канатів від перетирання при обв'язуванні вантажів з гострими краями встановлюють запобіжні підкладки. Для виготовлення підкладок застосовують: • відходи виробництва з дерева • розрізані труби • зігнуті кутники

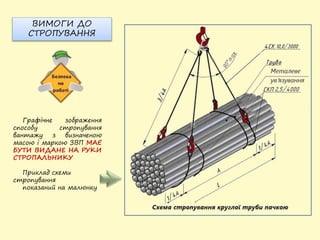

- 7. Графічне зображення способу стропування вантажу з визначеною масою і маркою ЗВП МАЄ БУТИ ВИДАНЕ НА РУКИ СТРОПАЛЬНИКУ Приклад схеми стропування показаний на малюнку ВИМОГИ ДО СТРОПУВАННЯ

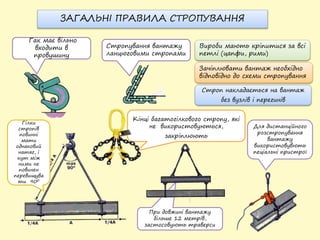

- 8. При довжині вантажу більше 12 метрів, застосовують траверси Строп накладається на вантаж без вузлів і перегинів ЗАГАЛЬНІ ПРАВИЛА СТРОПУВАННЯ Вироби мають кріпитися за всі петлі (цапфи, рими) Гак має вільно входити в провушину Стропування вантажу ланцюговими стропами Кінці багатогілкового стропу, які не використовуються, закріплюють Зачіплювати вантаж необхідно відповідно до схеми стропування Гілки стропів повинні мати однаковий натяг, і кут між ними не повинен перевищува ти 900 Для дистанційного розстропування вантажу використовувють пеціальні пристрої

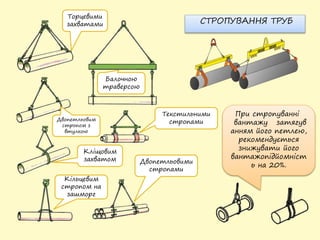

- 9. Двопетльовим стропом з втулкою СТРОПУВАННЯ ТРУБ Торцевими захватами Двопетльовими стропами Кліщовим захватом Балочною траверсою Кільцевим стропом на зашморг Текстильними стропами При стропуванні вантажу затягув анням його петлею, рекомендується знижувати його вантажопідйомніст ь на 20%.

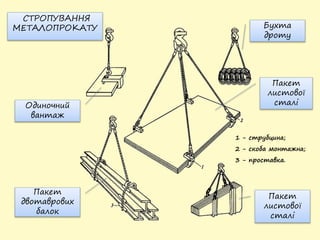

- 10. СТРОПУВАННЯ МЕТАЛОПРОКАТУ 1 - струбцина; 2 - скоба монтажна; 3 - проставка. Одиночний вантаж Пакет листової сталі Пакет двотаврових балок Бухта дроту Пакет листової сталі

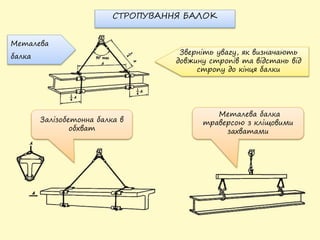

- 11. Металева балка СТРОПУВАННЯ БАЛОК Залізобетонна балка в обхват Металева балка траверсою з кліщовими захватами Зверніть увагу, як визначають довжину стропів та відстань від стропу до кінця балки

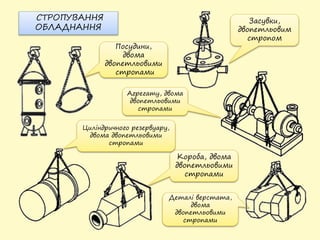

- 12. СТРОПУВАННЯ ОБЛАДНАННЯ Посудини, двома двопетльовими стропами Деталі верстата, двома двопетльовими стропами Короба, двома двопетльовими стропами Циліндричного резервуару, двома двопетльовими стропами Агрегату, двома двопетльовими стропами Засувки, двопетльовим стропом

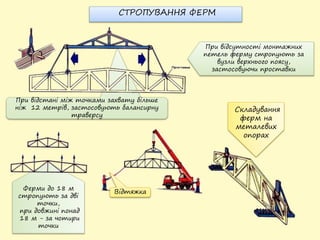

- 13. При відстані між точками захвату більше ніж 12 метрів, застосовують балансирну траверсу Складування ферм на металевих опорах Ферми до 18 м стропують за дві точки, при довжині понад 18 м - за чотири точки СТРОПУВАННЯ ФЕРМ При відсутності монтажних петель ферму стропують за вузли верхнього поясу, застосовуючи проставки Відтяжка

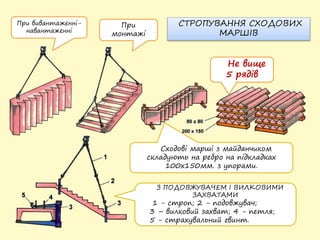

- 14. Сходові марші з майданчиком складують на ребро на підкладках 100х150мм. з упорами. СТРОПУВАННЯ СХОДОВИХ МАРШІВ При вивантаженні- навантаженні При монтажі З ПОДОВЖУВАЧЕМ І ВИЛКОВИМИ ЗАХВАТАМИ 1 - строп; 2 - подовжувач; 3 – вилковий захват; 4 - петля; 5 - страхувальний гвинт. Не вище 5 рядів

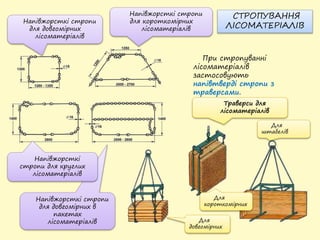

- 15. Напівжорсткі стропи для довгомірних в пакетах лісоматеріалів СТРОПУВАННЯ ЛІСОМАТЕРІАЛІВ При стропуванні лісоматеріалів застосовують напівтверді стропи з траверсами. Напівжорсткі стропи для довгомірних лісоматеріалів Напівжорсткі стропи для короткомірних лісоматеріалів Напівжорсткі стропи для круглих лісоматеріалів Траверси для лісоматеріалів Для короткомірних Для довгомірних Для штабелів

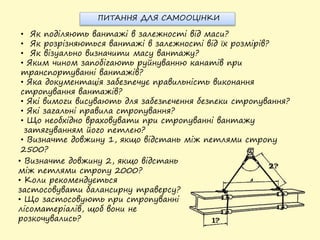

- 16. • Як поділяють вантажі в залежності від маси? • Як розрізняються вантажі в залежності від їх розмірів? • Як візуально визначити масу вантажу? • Яким чином запобігають руйнуванню канатів при транспортуванні вантажів? • Яка документація забезпечує правильність виконання стропування вантажів? • Які вимоги висувають для забезпечення безпеки стропування? • Які загальні правила стропування? • Що необхідно враховувати при стропуванні вантажу затягуванням його петлею? • Визначте довжину 1, якщо відстань між петлями стропу 2500? • Визначте довжину 2, якщо відстань між петлями стропу 2000? • Коли рекомендується застосовувати балансирну траверсу? • Що застосовують при стропуванні лісоматеріалів, щоб вони не розкочувались? ПИТАННЯ ДЛЯ САМООЦІНКИ
