Dongyi Kim
Ajou University
Dept. of Computer Engineering
waps12b@ajou.ac.kr
Survey on Convolution Layers
다양한 형태의 컨볼루션 레이어와 경량화 기법

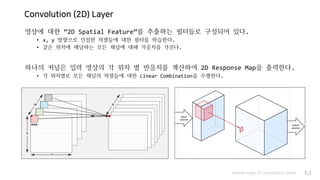

Convolution (2D) Layer
영상에 대한 “2D Spatial Feature”를 추출하는 필터들로 구성되어 있다.
• x, y 방향으로 인접한 픽셀들에 대한 필터를 학습한다.
• 같은 위치에 해당하는 모든 채널에 대해 가중치를 가진다.
하나의 커널은 입력 영상의 각 위치 별 반응치를 계산하여 2D Response Map을 출력한다.
• 각 위치별로 모든 채널의 픽셀들에 대한 Linear Combination을 수행한다.
Various types of Convolution layers P.2

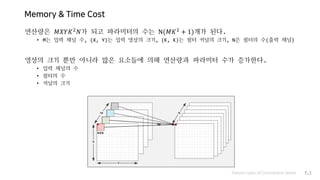

Memory & Time Cost
연산량은 𝑀𝑋𝑌𝐾2
𝑁가 되고 파라미터의 수는 N(𝑀𝐾2
+ 1)개가 된다.
• M는 입력 채널 수, (X, Y)는 입력 영상의 크기, (K, K)는 필터 커널의 크기, N은 필터의 수(출력 채널)
영상의 크기 뿐만 아니라 많은 요소들에 의해 연산량과 파라미터 수가 증가한다.
• 입력 채널의 수
• 필터의 수
• 커널의 크기

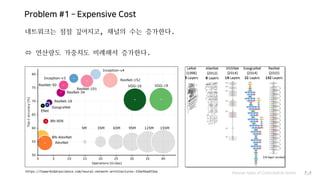

Problem #1 – Expensive Cost
네트워크는 점점 깊어지고, 채널의 수는 증가한다.
 연산량도 가중치도 비례해서 증가한다.
Various types of Convolution layers P.4https://towardsdatascience.com/neural-network-architectures-156e5bad51ba

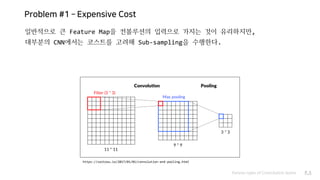

일반적으로 큰 Feature Map을 컨볼루션의 입력으로 가지는 것이 유리하지만,
대부분의 CNN에서는 코스트를 고려해 Sub-sampling을 수행한다.
https://saitoxu.io/2017/01/01/convolution-and-pooling.html

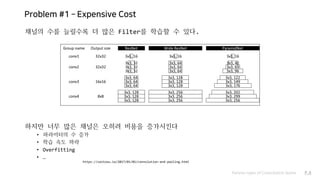

채널의 수를 늘릴수록 더 많은 Filter를 학습할 수 있다.
하지만 너무 많은 채널은 오히려 비용을 증가시킨다
• 파라미터의 수 증가
• 학습 속도 하락
• Overfitting
• …
https://saitoxu.io/2017/01/01/convolution-and-pooling.html

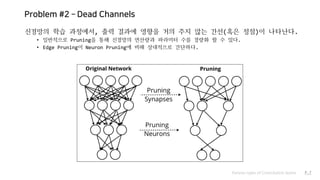

Problem #2 – Dead Channels
신경망의 학습 과정에서, 출력 결과에 영향을 거의 주지 않는 간선(혹은 정점)이 나타난다.
• 일반적으로 Pruning을 통해 신경망의 연산량과 파라미터 수를 경량화 할 수 있다.
• Edge Pruning이 Neuron Pruning에 비해 상대적으로 간단하다.

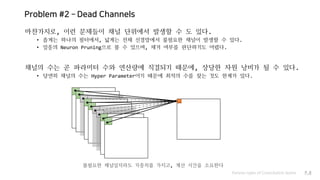

Problem #2 – Dead Channels
마찬가지로, 이런 문제들이 채널 단위에서 발생할 수 도 있다.
• 좁게는 하나의 필터에서, 넓게는 전체 신경망에서 불필요한 채널이 발생할 수 있다.
• 일종의 Neuron Pruning으로 볼 수 있으며, 제거 여부를 판단하기도 어렵다.
채널의 수는 곧 파라미터 수와 연산량에 직결되기 때문에, 상당한 자원 낭비가 될 수 있다.
• 당연히 채널의 수는 Hyper Parameter이기 때문에 최적의 수를 찾는 것도 한계가 있다.
불필요한 채널일지라도 가중치를 가지고, 계산 시간을 소요한다

Problem #3 – Low Correlation between channels
각 필터는 입력 영상의 모든 채널을 사용하지만,
모든 채널-필터 쌍이 높은 Correlation을 가질 수 만은 없다.

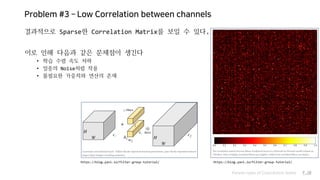

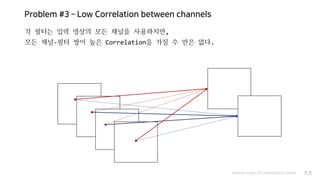

Problem #3 – Low Correlation between channels
결과적으로 Sparse한 Correlation Matrix를 보일 수 있다.
이로 인해 다음과 같은 문제점이 생긴다
• 학습 수렴 속도 저하
• 일종의 Noise처럼 작용
• 불필요한 가중치와 연산의 존재
https://blog.yani.io/filter-group-tutorial/https://blog.yani.io/filter-group-tutorial/

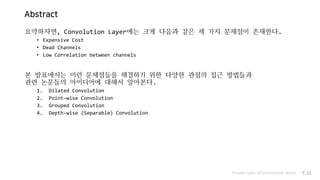

Abstract
요약하자면, Convolution Layer에는 크게 다음과 같은 세 가지 문제점이 존재한다.
• Expensive Cost
• Dead Channels
• Low Correlation between channels
본 발표에서는 이런 문제점들을 해결하기 위한 다양한 관점의 접근 방법들과
관련 논문들의 아이디어에 대해서 알아본다.
1. Dilated Convolution
2. Point-wise Convolution
3. Grouped Convolution
4. Depth-wise (Separable) Convolution

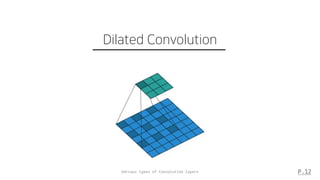

Dilated Convolution

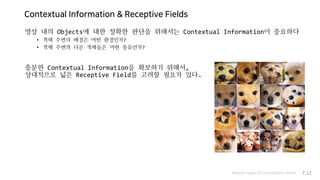

Contextual Information & Receptive Fields
영상 내의 Objects에 대한 정확한 판단을 위해서는 Contextual Information이 중요하다
• 객체 주변의 배경은 어떤 환경인가?
• 객체 주변의 다른 객체들은 어떤 종류인가?
충분한 Contextual Information을 확보하기 위해서,
상대적으로 넓은 Receptive Field를 고려할 필요가 있다.

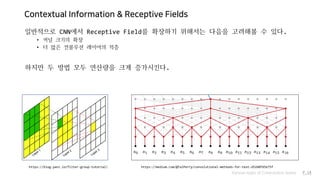

Contextual Information & Receptive Fields
일반적으로 CNN에서 Receptive Field를 확장하기 위해서는 다음을 고려해볼 수 있다.
• 커널 크기의 확장
• 더 많은 컨볼루션 레이어의 적층
하지만 두 방법 모두 연산량을 크게 증가시킨다.
https://blog.yani.io/filter-group-tutorial/ https://medium.com/@TalPerry/convolutional-methods-for-text-d5260fd5675f

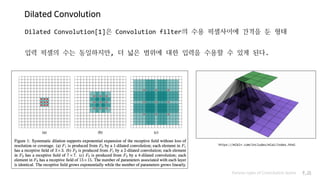

Dilated Convolution
Dilated Convolution[1]은 Convolution filter의 수용 픽셀사이에 간격을 둔 형태
입력 픽셀의 수는 동일하지만, 더 넓은 범위에 대한 입력을 수용할 수 있게 된다.
https://mlblr.com/includes/mlai/index.html

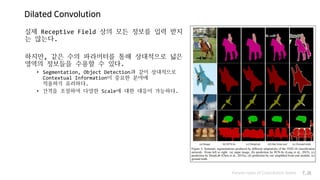

Dilated Convolution
실제 Receptive Field 상의 모든 정보를 입력 받지
는 않는다.
하지만, 같은 수의 파라미터를 통해 상대적으로 넓은
영역의 정보들을 수용할 수 있다.
• Segmentation, Object Detection과 같이 상대적으로
Contextual Information이 중요한 분야에
적용하기 유리하다.
• 간격을 조절하여 다양한 Scale에 대한 대응이 가능하다.

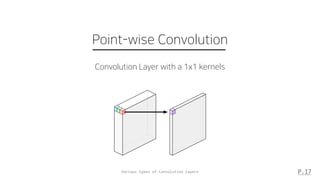

Point-wise Convolution
Convolution Layer with a 1x1 kernels

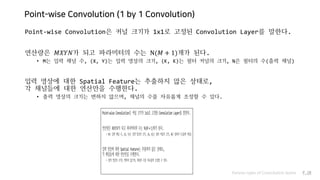

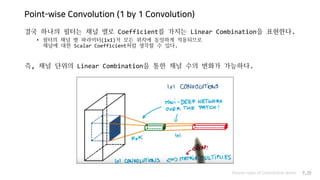

Point-wise Convolution (1 by 1 Convolution)
Point-wise Convolution은 커널 크기가 1x1로 고정된 Convolution Layer를 말한다.
연산량은 𝑀𝑋𝑌𝑁가 되고 파라미터의 수는 N(𝑀 + 1)개가 된다.
• M는 입력 채널 수, (X, Y)는 입력 영상의 크기, (K, K)는 필터 커널의 크기, N은 필터의 수(출력 채널)
입력 영상에 대한 Spatial Feature는 추출하지 않은 상태로,
각 채널들에 대한 연산만을 수행한다.
• 출력 영상의 크기는 변하지 않으며, 채널의 수를 자유롭게 조정할 수 있다.

결국 하나의 필터는 채널 별로 Coefficient를 가지는 Linear Combination을 표현한다.
• 필터의 채널 별 파라미터(1x1)가 모든 위치에 동일하게 적용되므로
채널에 대한 Scalar Coefficient처럼 생각할 수 있다.
즉, 채널 단위의 Linear Combination을 통한 채널 수의 변화가 가능하다.

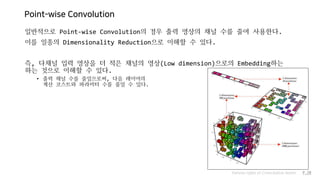

Point-wise Convolution
일반적으로 Point-wise Convolution의 경우 출력 영상의 채널 수를 줄여 사용한다.
이를 일종의 Dimensionality Reduction으로 이해할 수 있다.
즉, 다채널 입력 영상을 더 적은 채널의 영상(Low dimension)으로의 Embedding하는
하는 것으로 이해할 수 있다.
• 출력 채널 수를 줄임으로써, 다음 레이어의
계산 코스트와 파라미터 수를 줄일 수 있다.

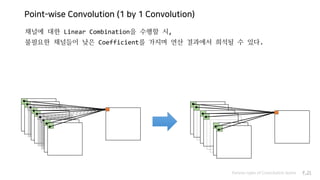

채널에 대한 Linear Combination을 수행할 시,
불필요한 채널들이 낮은 Coefficient를 가지며 연산 결과에서 희석될 수 있다.

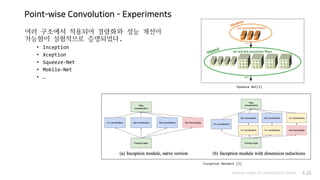

Point-wise Convolution - Experiments
Squeeze Net[2]
여러 구조에서 적용되어 경량화와 성능 개선이
가능함이 실험적으로 증명되었다.
• Inception
• Xception
• Squeeze-Net
• Mobile-Net
• …
Inception Network [3]

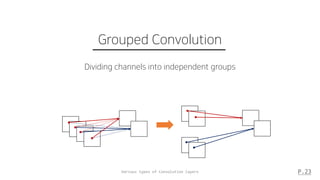

Grouped Convolution
Dividing channels into independent groups

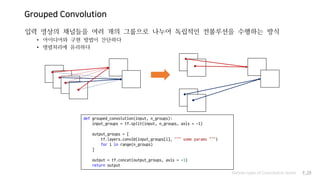

Grouped Convolution
입력 영상의 채널들을 여러 개의 그룹으로 나누어 독립적인 컨볼루션을 수행하는 방식
• 아이디어와 구현 방법이 간단하다
• 병렬처리에 유리하다
def grouped_convolution(input, n_groups):
input_groups = tf.split(input, n_groups, axis = -1)
output_groups = [
tf.layers.conv2d(input_groups[i], """ some params """)
for i in range(n_groups)
]
output = tf.concat(output_groups, axis = -1)
return output

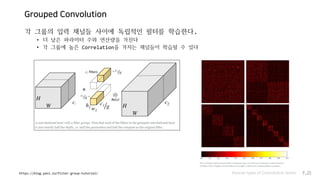

Grouped Convolution
각 그룹의 입력 채널들 사이에 독립적인 필터를 학습한다.
• 더 낮은 파라미터 수와 연산량을 가진다
• 각 그룹에 높은 Correlation을 가지는 채널들이 학습될 수 있다
Various types of Convolution layers P.25https://blog.yani.io/filter-group-tutorial/

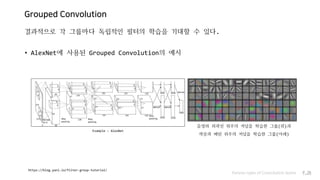

Grouped Convolution
결과적으로 각 그룹마다 독립적인 필터의 학습을 기대할 수 있다.
• AlexNet에 사용된 Grouped Convolution의 예시
https://blog.yani.io/filter-group-tutorial/
Example : AlexNet
음영와 외곽선 위주의 커널을 학습한 그룹(위)과
색상과 패턴 위주의 커널을 학습한 그룹(아래)

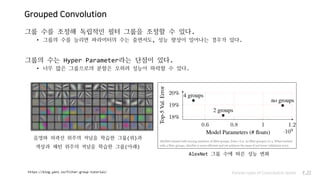

Grouped Convolution
그룹 수를 조정해 독립적인 필터 그룹을 조정할 수 있다.
• 그룹의 수를 늘리면 파라미터의 수는 줄면서도, 성능 향상이 일어나는 경우가 있다.
그룹의 수는 Hyper Parameter라는 단점이 있다.
• 너무 많은 그룹으로의 분할은 오히려 성능이 하락할 수 있다.
음영와 외곽선 위주의 커널을 학습한 그룹(위)과
색상과 패턴 위주의 커널을 학습한 그룹(아래)
AlexNet 그룹 수에 따른 성능 변화
https://blog.yani.io/filter-group-tutorial/

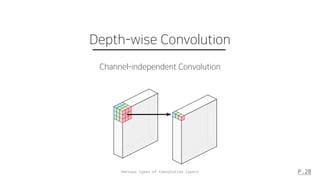

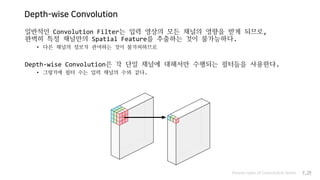

Depth-wise Convolution
Channel-independent Convolution

일반적인 Convolution Filter는 입력 영상의 모든 채널의 영향을 받게 되므로,
완벽히 특정 채널만의 Spatial Feature를 추출하는 것이 불가능하다.
• 다른 채널의 정보가 관여하는 것이 불가피하므로
Depth-wise Convolution은 각 단일 채널에 대해서만 수행되는 필터들을 사용한다.
• 그렇기에 필터 수는 입력 채널의 수와 같다.

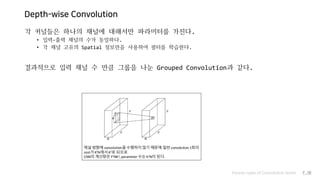

각 커널들은 하나의 채널에 대해서만 파라미터를 가진다.
• 입력-출력 채널의 수가 동일하다.
• 각 채널 고유의 Spatial 정보만을 사용하여 필터를 학습한다.
결과적으로 입력 채널 수 만큼 그룹을 나눈 Grouped Convolution과 같다.

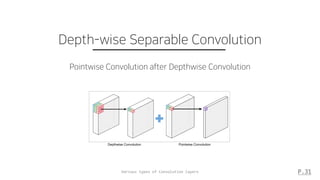

Depth-wise Separable Convolution
Pointwise Convolution after Depthwise Convolution

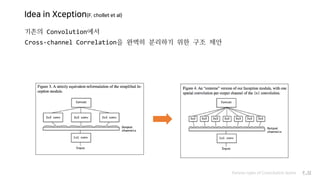

Idea in Xception(F. chollet et al)
기존의 Convolution에서
Cross-channel Correlation을 완벽히 분리하기 위한 구조 제안

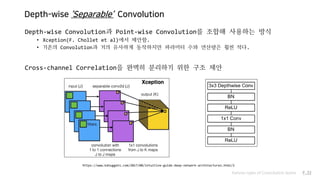

Depth-wise ‘Separable’ Convolution
Depth-wise Convolution과 Point-wise Convolution를 조합해 사용하는 방식
• Xception(F. Chollet et al)에서 제안함.
• 기존의 Convolution과 거의 유사하게 동작하지만 파라미터 수와 연산량은 훨씬 적다.
Cross-channel Correlation을 완벽히 분리하기 위한 구조 제안
https://www.kdnuggets.com/2017/08/intuitive-guide-deep-network-architectures.html/2

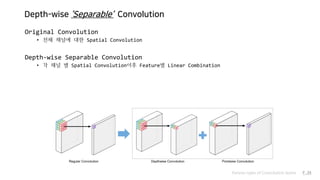

Original Convolution
• 전체 채널에 대한 Spatial Convolution
Depth-wise Separable Convolution
• 각 채널 별 Spatial Convolution이후 Feature별 Linear Combination

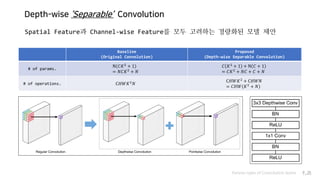

Baseline
(Original Convolution)
Proposed
(Depth-wise Separable Convolution)
# of params.
N 𝐶𝐾2
+ 1
= 𝑁𝐶𝐾2
+ 𝑁
𝐶 𝐾2
+ 1 + N 𝐶 + 1
= 𝐶𝐾2
+ 𝑁𝐶 + 𝐶 + 𝑁
# of operations. C𝐻𝑊𝐾2
𝑁
C𝐻𝑊𝐾2
+ C𝐻𝑊𝑁
= 𝐶𝐻𝑊(𝐾2
+ 𝑁)
Spatial Feature과 Channel-wise Feature를 모두 고려하는 경량화된 모델 제안

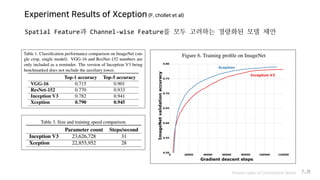

Experiment Results of Xception (F. chollet et al)
Spatial Feature과 Channel-wise Feature를 모두 고려하는 경량화된 모델 제안

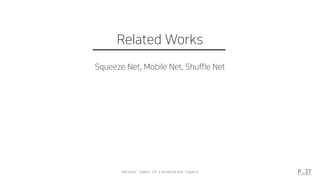

Related Works
Squeeze Net, Mobile Net, Shuffle Net

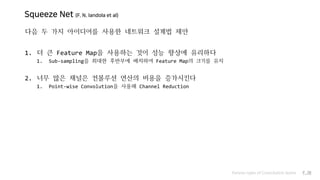

Squeeze Net (F. N. Iandola et al)
다음 두 가지 아이디어를 사용한 네트워크 설계법 제안
1. 더 큰 Feature Map을 사용하는 것이 성능 향상에 유리하다
1. Sub-sampling을 최대한 후반부에 배치하여 Feature Map의 크기를 유지
2. 너무 많은 채널은 컨볼루션 연산의 비용을 증가시킨다
1. Point-wise Convolution을 사용해 Channel Reduction

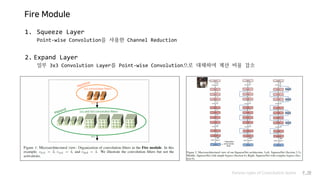

Fire Module
1. Squeeze Layer
Point-wise Convolution을 사용한 Channel Reduction
2. Expand Layer
일부 3x3 Convolution Layer를 Point-wise Convolution으로 대체하여 계산 비용 감소

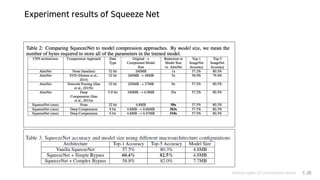

Experiment results of Squeeze Net

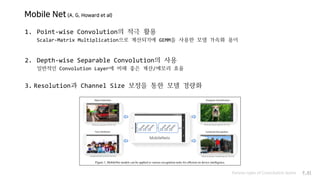

Mobile Net (A. G. Howard et al)
1. Point-wise Convolution의 적극 활용
Scalar-Matrix Multiplication으로 계산되기에 GEMM을 사용한 모델 가속화 용이
2. Depth-wise Separable Convolution의 사용
일반적인 Convolution Layer에 비해 좋은 계산/메모리 효율
3. Resolution과 Channel Size 보정을 통한 모델 경량화

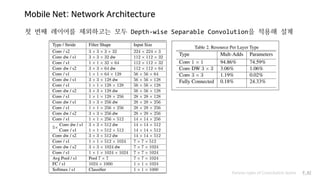

Mobile Net: Network Architecture
첫 번째 레이어를 제외하고는 모두 Depth-wise Separable Convolution을 적용해 설계

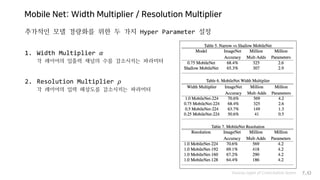

Mobile Net: Width Multiplier / Resolution Multiplier
추가적인 모델 경량화를 위한 두 가지 Hyper Parameter 설정
1. Width Multiplier 𝛼
각 레이어의 입출력 채널의 수를 감소시키는 파라미터
2. Resolution Multiplier 𝜌
각 레이어의 입력 해상도를 감소시키는 파라미터

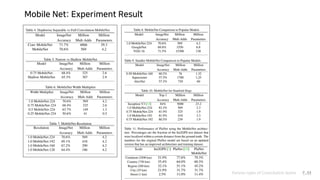

Mobile Net: Experiment Result

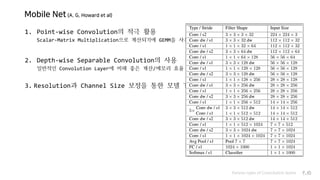

Mobile Net (A. G. Howard et al)
1. Point-wise Convolution의 적극 활용
Scalar-Matrix Multiplication으로 계산되기에 GEMM을 사용한 모델 가속화 용이
2. Depth-wise Separable Convolution의 사용
일반적인 Convolution Layer에 비해 좋은 계산/메모리 효율
3. Resolution과 Channel Size 보정을 통한 모델 경량화

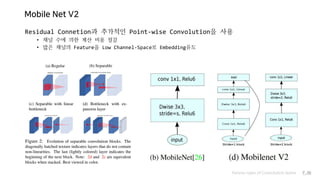

Mobile Net V2
Residual Connetion과 추가적인 Point-wise Convolution을 사용
• 채널 수에 의한 계산 비용 절감
• 많은 채널의 Feature을 Low Channel-Space로 Embedding유도

Shuffle Net (X. Zhang et al)
두 가지 방식의 문제점을 해결하기 위한 아이디어 제안
1. Depth-wise Separable Convolution
여전히 Sparse Correlation Matrix로 인한 문제를 가지고 있음
2. Grouped Convolution
Grouped Convolution을 적층 할 시 여러 독립적인 네트워크처럼 경로가 분할
하나의 네트워크가 Ensemble처럼 동작해버리는 문제 발생

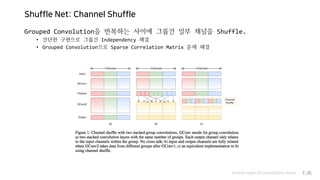

Shuffle Net: Channel Shuffle
Grouped Convolution을 반복하는 사이에 그룹간 일부 채널을 Shuffle.
• 간단한 구현으로 그룹간 Independency 해결
• Grouped Convolution으로 Sparse Correlation Matrix 문제 해결

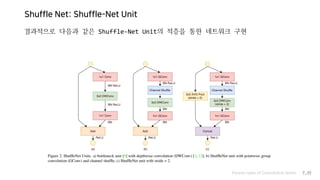

Shuffle Net: Shuffle-Net Unit
결과적으로 다음과 같은 Shuffle-Net Unit의 적층을 통한 네트워크 구현

Shuffle Net: Network Architecture
네트워크 상세 설계와 그룹별 파라미터 사이즈

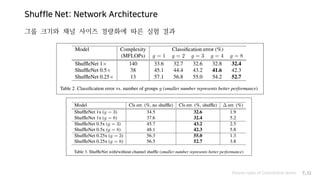

Shuffle Net: Network Architecture
그룹 크기와 채널 사이즈 경량화에 따른 실험 결과

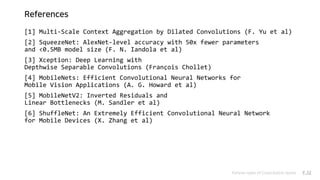

References
[1] Multi-Scale Context Aggregation by Dilated Convolutions (F. Yu et al)
[2] SqueezeNet: AlexNet-level accuracy with 50x fewer parameters
and <0.5MB model size (F. N. Iandola et al)
[3] Xception: Deep Learning with
Depthwise Separable Convolutions (François Chollet)
[4] MobileNets: Efficient Convolutional Neural Networks for
Mobile Vision Applications (A. G. Howard et al)
[5] MobileNetV2: Inverted Residuals and
Linear Bottlenecks (M. Sandler et al)
[6] ShuffleNet: An Extremely Efficient Convolutional Neural Network
for Mobile Devices (X. Zhang et al)

Fin.
감사합니다.
