Dokumen ini membahas tentang tugas proyek fisika mengenai alat hidrolik sederhana yang memanfaatkan hukum Pascal untuk perbaikan bodi kendaraan. Melalui makalah ini, penulis menjelaskan prinsip kerja hidrolik, alat yang digunakan, serta metode pembuatannya. Tujuan dari proyek ini adalah untuk memahami penerapan hukum Pascal dalam kehidupan sehari-hari dan meningkatkan pengetahuan tentang alat hidrolik.
fisika alat hidrolik

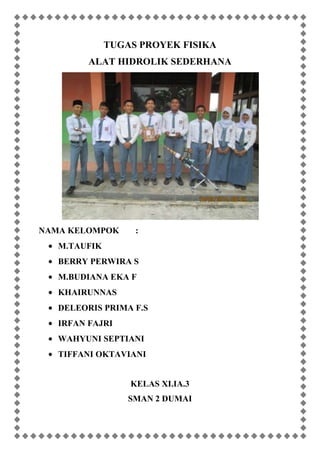

- 1. TUGAS PROYEK FISIKA ALAT HIDROLIK SEDERHANA NAMA KELOMPOK : M.TAUFIK BERRY PERWIRA S M.BUDIANA EKA F KHAIRUNNAS DELEORIS PRIMA F.S IRFAN FAJRI WAHYUNI SEPTIANI TIFFANI OKTAVIANI KELAS XI.IA.3 SMAN 2 DUMAI

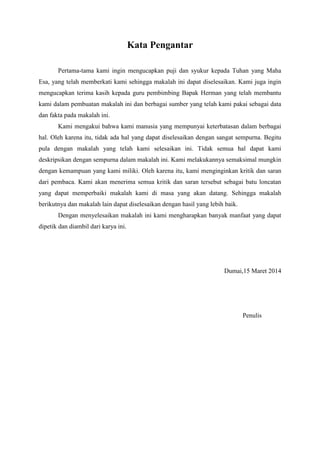

- 2. Kata Pengantar Pertama-tama kami ingin mengucapkan puji dan syukur kepada Tuhan yang Maha Esa, yang telah memberkati kami sehingga makalah ini dapat diselesaikan. Kami juga ingin mengucapkan terima kasih kepada guru pembimbing Bapak Herman yang telah membantu kami dalam pembuatan makalah ini dan berbagai sumber yang telah kami pakai sebagai data dan fakta pada makalah ini. Kami mengakui bahwa kami manusia yang mempunyai keterbatasan dalam berbagai hal. Oleh karena itu, tidak ada hal yang dapat diselesaikan dengan sangat sempurna. Begitu pula dengan makalah yang telah kami selesaikan ini. Tidak semua hal dapat kami deskripsikan dengan sempurna dalam makalah ini. Kami melakukannya semaksimal mungkin dengan kemampuan yang kami miliki. Oleh karena itu, kami menginginkan kritik dan saran dari pembaca. Kami akan menerima semua kritik dan saran tersebut sebagai batu loncatan yang dapat memperbaiki makalah kami di masa yang akan datang. Sehingga makalah berikutnya dan makalah lain dapat diselesaikan dengan hasil yang lebih baik. Dengan menyelesaikan makalah ini kami mengharapkan banyak manfaat yang dapat dipetik dan diambil dari karya ini. Dumai,15 Maret 2014 Penulis

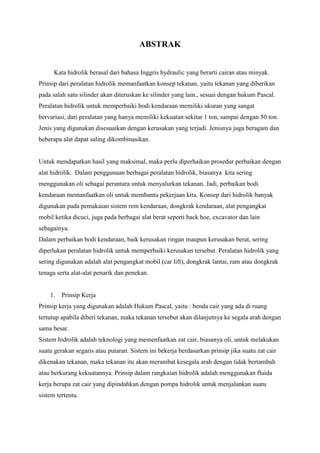

- 3. ABSTRAK Kata hidrolik berasal dari bahasa Inggris hydraulic yang berarti cairan atau minyak. Prinsip dari peralatan hidrolik memanfaatkan konsep tekanan, yaitu tekanan yang diberikan pada salah satu silinder akan diteruskan ke silinder yang lain., sesuai dengan hukum Pascal. Peralatan hidrolik untuk memperbaiki bodi kendaraan memiliki ukuran yang sangat bervariasi, dari peralatan yang hanya memiliki kekuatan sekitar 1 ton, sampai dengan 50 ton. Jenis yang digunakan disesuaikan dengan kerusakan yang terjadi. Jenisnya juga beragam dan beberapa alat dapat saling dikombinasikan. Untuk mendapatkan hasil yang maksimal, maka perlu diperhaikan prosedur perbaikan dengan alat hidrolik. Dalam penggunaan berbagai peralatan hidrolik, biasanya kita sering menggunakan oli sebagai perantara untuk menyalurkan tekanan. Jadi, perbaikan bodi kendaraan memanfaatkan oli untuk membantu pekerjaan kita. Konsep dari hidrolik banyak digunakan pada pemakaian sistem rem kendaraan, dongkrak kendaraan, alat pengangkat mobil ketika dicuci, juga pada berbagai alat berat seperti back hoe, excavator dan lain sebagainya. Dalam perbaikan bodi kendaraan, baik kerusakan ringan maupun kerusakan berat, sering diperlukan peralatan hidrolik untuk memperbaiki kerusakan tersebut. Peralatan hidrolik yang sering digunakan adalah alat pengangkat mobil (car lift), dongkrak lantai, ram atau dongkrak tenaga serta alat-alat penarik dan penekan. 1. Prinsip Kerja Prinsip kerja yang digunakan adalah Hukum Pascal, yaitu : benda cair yang ada di ruang tertutup apabila diberi tekanan, maka tekanan tersebut akan dilanjutnya ke segala arah dengan sama besar. Sistem hidrolik adalah teknologi yang memenfaatkan zat cair, biasanya oli, untuk melakukan suatu gerakan segaris atau putaran. Sistem ini bekerja berdasarkan prinsip jika suatu zat cair dikenakan tekanan, maka tekanan itu akan merambat kesegala arah dengan tidak bertambah atau berkurang kekuatannya. Prinsip dalam rangkaian hidrolik adalah menggunakan fluida kerja berupa zat cair yang dipindahkan dengan pompa hidrolik untuk menjalankan suatu sistem tertentu.

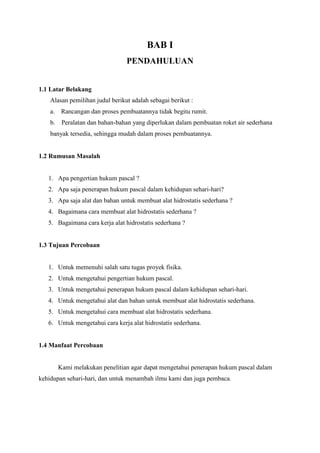

- 4. BAB I PENDAHULUAN 1.1 Latar Belakang Alasan pemilihan judul berikut adalah sebagai berikut : a. Rancangan dan proses pembuatannya tidak begitu rumit. b. Peralatan dan bahan-bahan yang diperlukan dalam pembuatan roket air sederhana banyak tersedia, sehingga mudah dalam proses pembuatannya. 1.2 Rumusan Masalah 1. Apa pengertian hukum pascal ? 2. Apa saja penerapan hukum pascal dalam kehidupan sehari-hari? 3. Apa saja alat dan bahan untuk membuat alat hidrostatis sederhana ? 4. Bagaimana cara membuat alat hidrostatis sederhana ? 5. Bagaimana cara kerja alat hidrostatis sederhana ? 1.3 Tujuan Percobaan 1. Untuk memenuhi salah satu tugas proyek fisika. 2. Untuk mengetahui pengertian hukum pascal. 3. Untuk mengetahui penerapan hukum pascal dalam kehidupan sehari-hari. 4. Untuk mengetahui alat dan bahan untuk membuat alat hidrostatis sederhana. 5. Untuk mengetahui cara membuat alat hidrostatis sederhana. 6. Untuk mengetahui cara kerja alat hidrostatis sederhana. 1.4 Manfaat Percobaan Kami melakukan penelitian agar dapat mengetahui penerapan hukum pascal dalam kehidupan sehari-hari, dan untuk menambah ilmu kami dan juga pembaca.

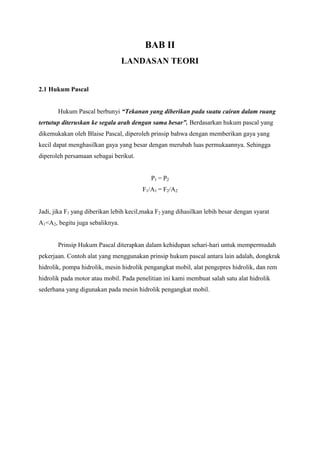

- 5. BAB II LANDASAN TEORI 2.1 Hukum Pascal Hukum Pascal berbunyi Tekanan yang diberikan pada suatu cairan dalam ruang tertutup diteruskan ke segala arah dengan sama besar. Berdasarkan hukum pascal yang dikemukakan oleh Blaise Pascal, diperoleh prinsip bahwa dengan memberikan gaya yang kecil dapat menghasilkan gaya yang besar dengan merubah luas permukaannya. Sehingga diperoleh persamaan sebagai berikut. P1 = P2 F1/A1 = F2/A2 Jadi, jika F1 yang diberikan lebih kecil,maka F2 yang dihasilkan lebih besar dengan syarat A1<A2, begitu juga sebaliknya. Prinsip Hukum Pascal diterapkan dalam kehidupan sehari-hari untuk mempermudah pekerjaan. Contoh alat yang menggunakan prinsip hukum pascal antara lain adalah, dongkrak hidrolik, pompa hidrolik, mesin hidrolik pengangkat mobil, alat pengepres hidrolik, dan rem hidrolik pada motor atau mobil. Pada penelitian ini kami membuat salah satu alat hidrolik sederhana yang digunakan pada mesin hidrolik pengangkat mobil.

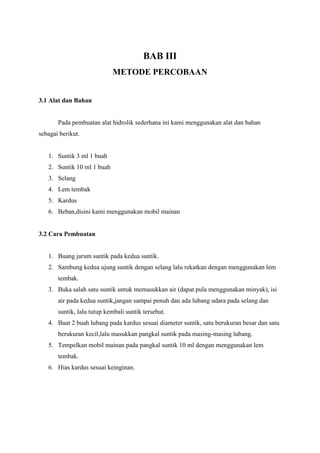

- 6. BAB III METODE PERCOBAAN 3.1 Alat dan Bahan Pada pembuatan alat hidrolik sederhana ini kami menggunakan alat dan bahan sebagai berikut. 1. Suntik 3 ml 1 buah 2. Suntik 10 ml 1 buah 3. Selang 4. Lem tembak 5. Kardus 6. Beban,disini kami menggunakan mobil mainan 3.2 Cara Pembuatan 1. Buang jarum suntik pada kedua suntik. 2. Sambung kedua ujung suntik dengan selang lalu rekatkan dengan menggunakan lem tembak. 3. Buka salah satu suntik untuk memasukkan air (dapat pula menggunakan minyak), isi air pada kedua suntik,jangan sampai penuh dan ada lubang udara pada selang dan suntik, lalu tutup kembali suntik tersebut. 4. Buat 2 buah lubang pada kardus sesuai diameter suntik, satu berukuran besar dan satu berukuran kecil,lalu masukkan pangkal suntik pada masing-masing lubang. 5. Tempelkan mobil mainan pada pangkal suntik 10 ml dengan menggunakan lem tembak. 6. Hias kardus sesuai keinginan.

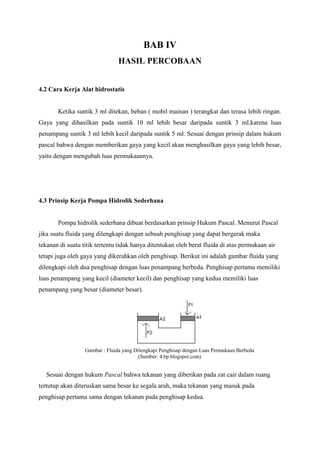

- 7. BAB IV HASIL PERCOBAAN 4.2 Cara Kerja Alat hidrostatis Ketika suntik 3 ml ditekan, beban ( mobil mainan ) terangkat dan terasa lebih ringan. Gaya yang dihasilkan pada suntik 10 ml lebih besar daripada suntik 3 ml,karena luas penampang suntik 3 ml lebih kecil daripada suntik 5 ml. Sesuai dengan prinsip dalam hukum pascal bahwa dengan memberikan gaya yang kecil akan menghasilkan gaya yang lebih besar, yaitu dengan mengubah luas permukaannya. 4.3 Prinsip Kerja Pompa Hidrolik Sederhana Pompa hidrolik sederhana dibuat berdasarkan prinsip Hukum Pascal. Menurut Pascal jika suatu fluida yang dilengkapi dengan sebuah penghisap yang dapat bergerak maka tekanan di suatu titik tertentu tidak hanya ditentukan oleh berat fluida di atas permukaan air tetapi juga oleh gaya yang dikerahkan oleh penghisap. Berikut ini adalah gambar fluida yang dilengkapi oleh dua penghisap dengan luas penampang berbeda. Penghisap pertama memiliki luas penampang yang kecil (diameter kecil) dan penghisap yang kedua memiliki luas penampang yang besar (diameter besar). Gambar : Fluida yang Dilengkapi Penghisap dengan Luas Permukaan Berbeda (Sumber: 4.bp.blogspot.com) Sesuai dengan hukum Pascal bahwa tekanan yang diberikan pada zat cair dalam ruang tertutup akan diteruskan sama besar ke segala arah, maka tekanan yang masuk pada penghisap pertama sama dengan tekanan pada penghisap kedua.

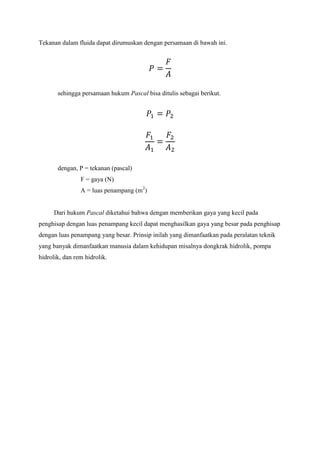

- 8. Tekanan dalam fluida dapat dirumuskan dengan persamaan di bawah ini. sehingga persamaan hukum Pascal bisa ditulis sebagai berikut. dengan, P = tekanan (pascal) F = gaya (N) A = luas penampang (m2 ) Dari hukum Pascal diketahui bahwa dengan memberikan gaya yang kecil pada penghisap dengan luas penampang kecil dapat menghasilkan gaya yang besar pada penghisap dengan luas penampang yang besar. Prinsip inilah yang dimanfaatkan pada peralatan teknik yang banyak dimanfaatkan manusia dalam kehidupan misalnya dongkrak hidrolik, pompa hidrolik, dan rem hidrolik.

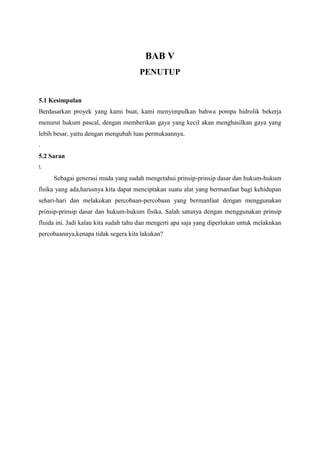

- 9. BAB V PENUTUP 5.1 Kesimpulan Berdasarkan proyek yang kami buat, kami menyimpulkan bahwa pompa hidrolik bekerja menurut hukum pascal, dengan memberikan gaya yang kecil akan menghasilkan gaya yang lebih besar, yaitu dengan mengubah luas permukaannya. . 5.2 Saran Sebagai generasi muda yang sudah mengetahui prinsip-prinsip dasar dan hukum-hukum fisika yang ada,harusnya kita dapat menciptakan suatu alat yang bermanfaat bagi kehidupan sehari-hari dan melakukan percobaan-percobaan yang bermanfaat dengan menggunakan prinsip-prinsip dasar dan hukum-hukum fisika. Salah satunya dengan menggunakan prinsip fluida ini. Jadi kalau kita sudah tahu dan mengerti apa saja yang diperlukan untuk melakukan percobaannya,kenapa tidak segera kita lakukan?
- 10. LAMPIRAN
