Dokumen tersebut memberikan panduan singkat tentang simbologi pada peta digital menggunakan QGIS. Terdiri dari penjelasan mengenai simbologi poligon, titik, dan garis serta langkah-langkah untuk mengubah warna, bentuk, dan urutan simbol pada berbagai objek peta seperti kecamatan, titik penting, dan jenis jalan.
07 Simbologi Menggunakan QGIS 2.4
- 1. Simbologi

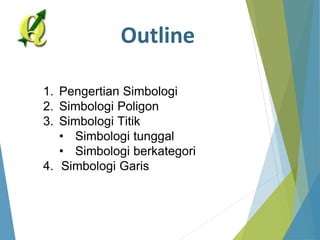

- 2. Outline 1. Pengertian Simbologi 2. Simbologi Poligon 3. Simbologi Titik • Simbologi tunggal • Simbologi berkategori 4. Simbologi Garis

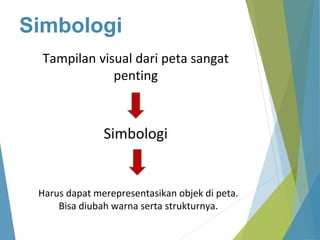

- 3. Simbologi Tampilan visual dari peta sangat penting Simbologi Harus dapat merepresentasikan objek di peta. Bisa diubah warna serta strukturnya.

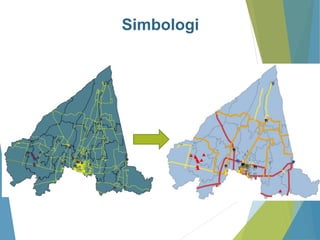

- 4. Simbologi

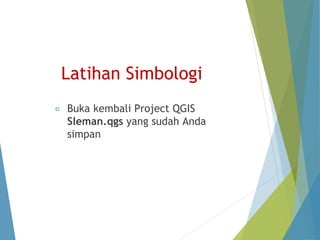

- 5. Latihan Simbologi Buka kembali Project QGIS Sleman.qgs yang sudah Anda simpan

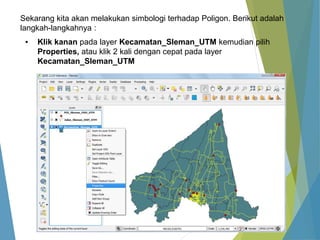

- 7. Sekarang kita akan melakukan simbologi terhadap Poligon. Berikut adalah langkah-langkahnya : ▪ Klik kanan pada layer Kecamatan_Sleman_UTM kemudian pilih Properties, atau klik 2 kali dengan cepat pada layer Kecamatan_Sleman_UTM

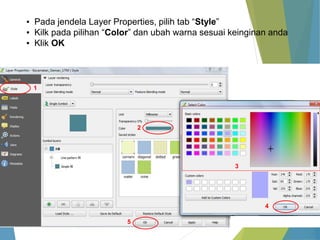

- 8. ▪ Pada jendela Layer Properties, pilih tab “Style” ▪ Kilk pada pilihan “Color” dan ubah warna sesuai keinginan anda ▪ Klik OK 5 1 2 3 4

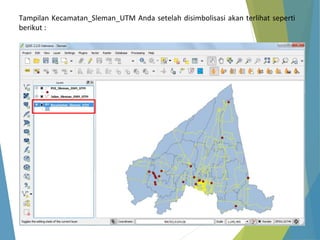

- 9. Tampilan Kecamatan_Sleman_UTM Anda setelah disimbolisasi akan terlihat seperti berikut :
- 10. Simbologi Titik

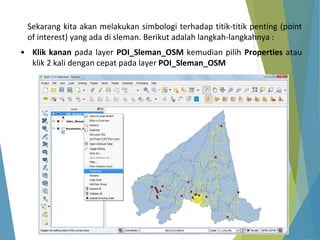

- 11. Sekarang kita akan melakukan simbologi terhadap titik-titik penting (point of interest) yang ada di sleman. Berikut adalah langkah-langkahnya : • Klik kanan pada layer POI_Sleman_OSM kemudian pilih Properties atau klik 2 kali dengan cepat pada layer POI_Sleman_OSM

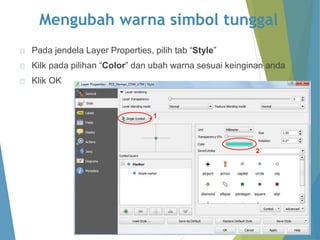

- 12. Mengubah warna simbol tunggal Pada jendela Layer Properties, pilih tab “Style” Kilk pada pilihan “Color” dan ubah warna sesuai keinginan anda Klik OK 1 2

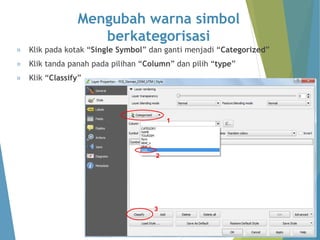

- 13. Mengubah warna simbol berkategorisasi Klik pada kotak “Single Symbol” dan ganti menjadi “Categorized” Klik tanda panah pada pilihan “Column” dan pilih “type” Klik “Classify” 1 2 3

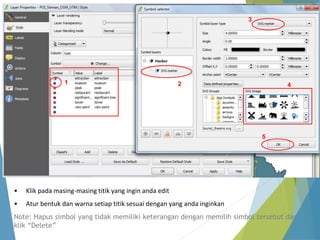

- 14. 1 2 3 4 5 • Klik pada masing-masing titik yang ingin anda edit • Atur bentuk dan warna setiap titik sesuai dengan yang anda inginkan Note: Hapus simbol yang tidak memiliki keterangan dengan memilih simbol tersebut dan klik “Delete”

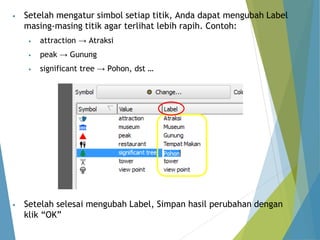

- 15. • Setelah mengatur simbol setiap titik, Anda dapat mengubah Label masing-masing titik agar terlihat lebih rapih. Contoh: • attraction → Atraksi • peak → Gunung • significant tree → Pohon, dst … • Setelah selesai mengubah Label, Simpan hasil perubahan dengan klik “OK”

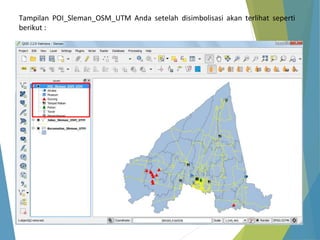

- 16. Tampilan POI_Sleman_OSM_UTM Anda setelah disimbolisasi akan terlihat seperti berikut :
- 17. Simbologi Garis

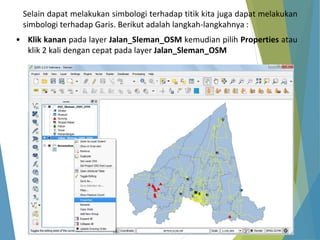

- 18. Selain dapat melakukan simbologi terhadap titik kita juga dapat melakukan simbologi terhadap Garis. Berikut adalah langkah-langkahnya : • Klik kanan pada layer Jalan_Sleman_OSM kemudian pilih Properties atau klik 2 kali dengan cepat pada layer Jalan_Sleman_OSM

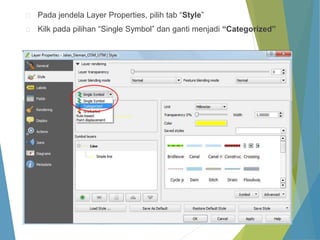

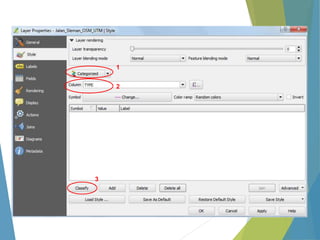

- 19. Pada jendela Layer Properties, pilih tab “Style” Kilk pada pilihan “Single Symbol” dan ganti menjadi “Categorized”
- 20. 1 2 3

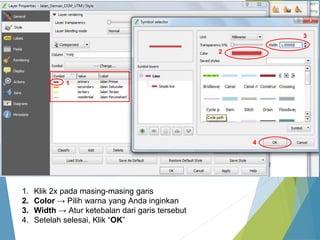

- 21. 1 2 3 4 1. Klik 2x pada masing-masing garis 2. Color → Pilih warna yang Anda inginkan 3. Width → Atur ketebalan dari garis tersebut 4. Setelah selesai, Klik “OK”

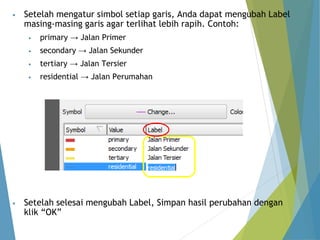

- 22. • Setelah mengatur simbol setiap garis, Anda dapat mengubah Label masing-masing garis agar terlihat lebih rapih. Contoh: • primary → Jalan Primer • secondary → Jalan Sekunder • tertiary → Jalan Tersier • residential → Jalan Perumahan • Setelah selesai mengubah Label, Simpan hasil perubahan dengan klik “OK”

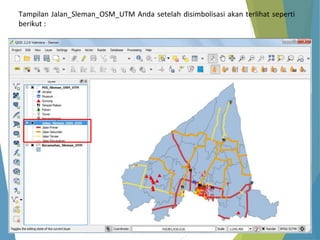

- 23. Tampilan Jalan_Sleman_OSM_UTM Anda setelah disimbolisasi akan terlihat seperti berikut :

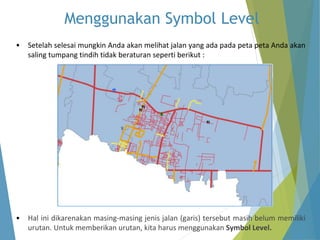

- 24. Menggunakan Symbol Level • Setelah selesai mungkin Anda akan melihat jalan yang ada pada peta peta Anda akan saling tumpang tindih tidak beraturan seperti berikut : • Hal ini dikarenakan masing-masing jenis jalan (garis) tersebut masih belum memiliki urutan. Untuk memberikan urutan, kita harus menggunakan Symbol Level.

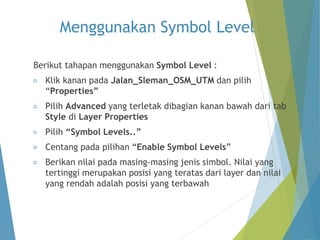

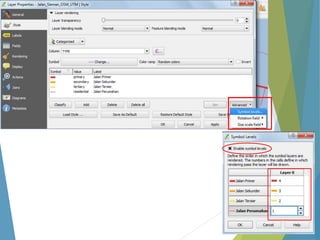

- 25. Menggunakan Symbol Level Berikut tahapan menggunakan Symbol Level : Klik kanan pada Jalan_Sleman_OSM_UTM dan pilih “Properties” Pilih Advanced yang terletak dibagian kanan bawah dari tab Style di Layer Properties Pilih “Symbol Levels..” Centang pada pilihan “Enable Symbol Levels” Berikan nilai pada masing-masing jenis simbol. Nilai yang tertinggi merupakan posisi yang teratas dari layer dan nilai yang rendah adalah posisi yang terbawah

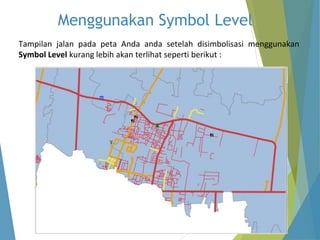

- 27. Menggunakan Symbol Level Tampilan jalan pada peta Anda anda setelah disimbolisasi menggunakan Symbol Level kurang lebih akan terlihat seperti berikut :
