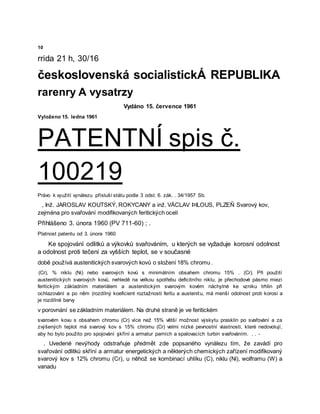

2. 10
rrida 21 h, 30/16
eskoslovensk叩 socialistick REPUBLIKA
rarenry A vysatrzy
Vyd叩no 15. ervence 1961
Vylo転eno 15. ledna 1961
PATENTN spis .
100219
Pr叩vo k vyu転it鱈 vyn叩lezu p鱈slu邸鱈 st叩tu podle 3 odst. 6. z叩k. . 34/1957 Sb.
, In転. JAROSLAV KOUTSK, ROKYCANY a in転. VCLAV ILOUS, PLZE Svarov箪 kov,
zejm辿na pro svaov叩n鱈 modifikovan箪ch feritick箪ch ocel鱈
Pihl叩邸eno 3. 炭nora 1960 (PV 711-60) ; .
Platnost patentu od 3. 炭nora 1960
Ke spojov叩n鱈 odlitk哲 a v箪kovk哲 svaov叩n鱈m, u kter箪ch se vy転aduje korosn鱈 odolnost
a odolnost proti teen鱈 za vy邸邸鱈ch teplot, se v souasn辿
dob pou転鱈v叩 austenitick箪ch svarov箪ch kov哲 o slo転en鱈 18% chromu .
(Cr), % niklu (Ni) nebo svarov箪ch kov哲 s minim叩ln鱈m obsahem chromu 15% . (Cr). Pi pou転it鱈
austenitick箪ch svarov箪ch kov哲, nehled na velkou spotebu deficitn鱈ho niklu, je pechodov辿 p叩smo miezi
feritick箪m z叩kladn鱈m materi叩lem a austenitick箪m svarov箪m kovm n叩chyln辿 ke vzniku trhlin pi
ochlazov叩n鱈 a po nm (rozd鱈ln箪 koeficient rozta転nosti feritu a austenitu, m叩 men邸鱈 odolnost proti korosi a
je rozd鱈ln辿 barvy
v porovn叩n鱈 se z叩kladn鱈m materi叩lem. Na druh辿 stran je ve feritick辿m
svarov辿m kovu s obsahem chromu (Cr) v鱈ce ne転 15% vt邸鱈 mo転nost v箪skytu prasklin po svaov叩n鱈 a za
zv箪邸en箪ch teplot m叩 svarov箪 kov s 15% chromu (Cr) velmi n鱈zk辿 pevnostn鱈 vlastnosti, kter辿 nedovoluj鱈,
aby ho bylo pou転ito pro spojov叩n鱈 k鱈n鱈 a armatur parn鱈ch a spalovac鱈ch turbin svaov叩n鱈m. . . -
. Uveden辿 nev箪hody odstrauje pedmt zde popsan辿ho vyn叩lezu t鱈m, 転e zav叩d鱈 pro
svaov叩n鱈 odlitk哲 sk鱈n鱈 a armatur energetick箪ch a nkter箪ch chemick箪ch za鱈zen鱈 modifikovan箪
svarov箪 kov s 12% chromu (Cr), u nho転 se kombinac鱈 uhl鱈ku (C), niklu (Ni), wolframu (W) a
vanadu

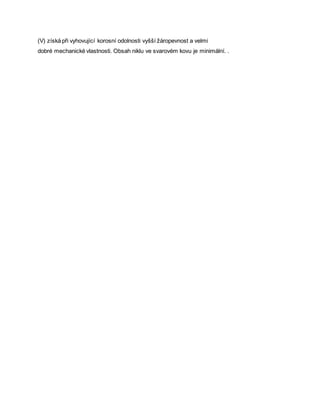

3. (V) z鱈sk叩 pi vyhovuj鱈c鱈 korosn鱈 odolnosti vy邸邸鱈 転叩ropevnost a velmi
dobr辿 mechanick辿 vlastnosti. Obsah niklu ve svarov辿m kovu je minim叩ln鱈. .

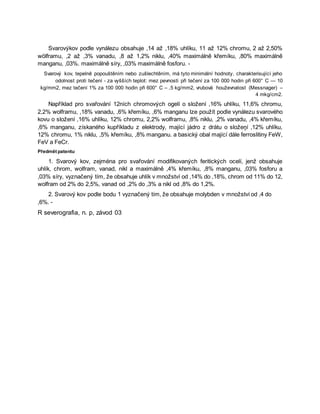

5. Svarov箪kov podle vyn叩lezu obsahuje ,14 a転 ,18% uhl鱈ku, 11 a転 12% chromu, 2 a転 2,50%
w旦lframu, ,2 a転 ,3% vanadu, ,8 a転 1,2% niklu, ,40% maxim叩ln kem鱈ku, ,80% maxim叩ln
manganu, ,03%. maxim叩ln s鱈ry, ,03% maxim叩ln fosforu. -
Svarov箪 kov, tepeln popou邸tn鱈m nebo zu邸lechtn鱈m, m叩 tyto minim叩ln鱈 hodnoty, charakterisuj鱈c鱈 jeho
odolnost proti teen鱈 - za vy邸邸鱈ch teplot: mez pevnosti pi teen鱈 za 100 000 hodin pi 600属 C 10
kg/mm2, mez teen鱈 1% za 100 000 hodin pi 600属 C ,5 kg/mm2, vrubov叩 hou転evnatost (Messnager)
4 mkg/cm2.
Nap鱈klad pro svaov叩n鱈 12n鱈ch chromov箪ch ogel鱈 o slo転en鱈 ,16% uhl鱈ku, 11,6% chromu,
2,2% wolframu, ,18% vanadu, ,6% kem鱈ku, ,6% manganu lze pou転鱈t podle vyn叩lezu svarov辿ho
kovu o slo転en鱈 ,16% uhl鱈ku, 12% chromu, 2,2% wolframu, ,8% niklu, ,2% vanadu, ,4% kem鱈ku,
,6% manganu, z鱈skan辿ho kup鱈kladu z elektrody, maj鱈c鱈 j叩dro z dr叩tu o slo転e鱈 ,12% uhl鱈ku,
12% chromu, 1% niklu, ,5% kem鱈ku, ,8% manganu. a basick箪 obal maj鱈c鱈 d叩le ferroslitiny FeW,
FeV a FeCr.
Pedmt patentu
1. Svarov箪 kov, zejm辿na pro svaov叩n鱈 modifikovan箪ch feritick箪ch ocel鱈, jen転 obsahuje
uhl鱈k, chrom, wolfram, vanad, nikl a maxim叩ln ,4% kem鱈ku, ,8% manganu, ,03% fosforu a
,03% s鱈ry, vyznaen箪 t鱈m, 転e obsahuje uhl鱈k v mno転stv鱈 od ,14% do ,18%, chrom od 11% do 12,
wolfram od 2% do 2,5%, vanad od ,2% do ,3% a nikl od ,8% do 1,2%.
2. Svarov箪 kov podle bodu 1 vyznaen箪 t鱈m, 転e obsahuje molybden v mno転stv鱈 od ,4 do
,6%. -
R severografia, n. p, z叩vod 03
