Sintrovan箪 fotoodpor pro eln鱈 osvtlen鱈
Pihl叩邸eno 2. bezna 1960 (Pv 1406-60)* * *
Platnost patentu od 2. bezna 1960
Sintrovan辿 fotoodpory jsou vt邸inou vyr叩bny jako velkop勅o邸n辿 fotoodpory a plocha b箪v叩
od nkolika des鱈tek mmdo nkolika set mm. Pro mnoho 炭el哲 postauje men邸鱈 plocha
fotoodpor哲, pop鱈pad jsou 転叩d叩ny miniaturn鱈 rozmry. I kdy転 byly vyrobeny fotoodpory maj鱈c鱈
plochu 1 mm, pesto celkov辿 rozmry, vzhledem k aktivn鱈 plo邸e fotoodporu, jsou nkolikr叩t
vt邸鱈. : - -
Sintrovan辿ho fotoodporu pro eln鱈 osvtlen鱈 podle vyn叩lezu m哲転e b箪t pou転ito ke ten鱈 z drn箪ch
邸t鱈tk哲 a v邸ude tam, kde m叩 b箪t dodr転ena mal叩 eln鱈 plocha vzhledem k 炭inn辿 plo邸e
fotoodporu. Foto1o vodiv叩 hmota tohoto. fotoodporu se sintruje v dotyku s vodiv箪mi tl鱈sky,
piem転 stato tl鱈ska jsou v哲i sob soustedn uspo叩d叩na. Toto soustedn辿 uspo叩d叩n鱈
vodiv箪ch tl鱈sek, kter叩 jsou souasn p鱈vodn鱈mi elektrodami, dovoluje proveden鱈 fotoodporu,
jeho転 aktivn鱈 fotovodiv叩 plocha je a転 80% celkov辿 eln鱈 plochy fotoodporu. Soustedn辿 uspo-
叩d叩n鱈 elektrod dovoluje zhotovit fotoodpor ve tvaru mezikru転鱈. Toto uspo叩d叩n鱈 m哲転e b箪t
nkolikan叩sobn辿, tak転e vznikne nkolik na sob z叩visl箪ch fotoodpor哲 soustedn
uspo叩dan箪ch.
3. V箪roba tchto fotoodpor哲 podle p鱈kladu je jednoduch叩 a materi叩ln鱈 i pracovn鱈 n叩klady na takto
zhotoven辿 fotoodpory jsou mini20 m叩ln鱈.

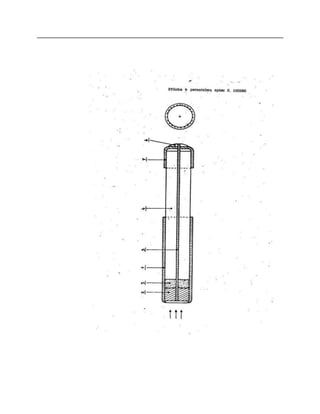

Na pilo転en辿m v箪kresu je zn叩zornn p鱈klad proveden鱈 fotoodporu podle vyn叩lezu, u nho転
vodiv辿 pouzdro tvo鱈 trubika 1 z vodiv辿ho
5. 40
揃
materi叩lu, nap. mdi, o vnj邸鱈m pr哲mru 3 mm, vnitn鱈m pr哲mru
2,5 mm a d辿lce 10 mm. Trubika je na jednom konci zalemov叩na tak,
aby vznikl otvor pr哲mru 2,3 mm. Do takto pipraven辿 trubiky se
, masune sklenn箪 kor叩lek 2 pr哲mru: 2,45 mm; vysok箪 1,5 a転 2 mm, kter箪 m叩 otvor pr哲mru ,2
mm, a転 dosedne na jej鱈 z炭転en箪 konec. Otvorem
kor叩lku a t鱈m i mdnou trubikou se provl辿knemdn箪 dr叩t 3 dlouh箪 asi 50 mm,
pr哲mr ,18 mm. Mdn叩 trubika s napln鱈 nap. sirn鱈kem kademnat箪m, aktivovan箪m
st鱈brem v pomru 1,5 10-3. Ve stejn辿m
smru, ve kter辿m se zasunul sklenn箪 kor叩lek do trubiky, se nasune
na mdn箪 dr叩t prota転en箪 kor叩lkem sklenn叩 kapil叩ra 4 v pr哲mru 2,45 mm, dlouh叩 15 mm,
kter叩 m叩 otvor pr哲mru ,2 mm. Po stlaen鱈 sirn鱈ku kademnat辿ho sklennou kapil叩rou v trubice
vznikne sloupeek CdS , vysok箪 asi 1 mm. Dr叩t 3 proch叩zej鱈c鱈 stedem takto vznikl辿ho celku,
slou転鱈 ped sintrac鱈 k zaji邸tn鱈 proti uvolnn鱈 jednotliv箪ch 叩st鱈. V tomto stavu je celek vlo転en do
pece, vyh叩t辿 na teplotu 560属 C, kd se ponech叩 po dobu, 60 minut. Po t辿to dob se pec nech叩
chladnout. bhem 1 hodiny na teplotu 160属 C. Pi t辿to teplot je fotoodpor z pece vyat a sp叩ry
mezi sklem, mdnou trubikou a dr叩tem utsnny tmelem, aby bylo zamezeno p哲soben鱈
atmosf辿rick箪ch vliv哲 na fotoodpor. Mdn叩 trubika 1 tvo鱈 jednu elektrodu fotoodporu. Dr叩t3
provleen箪 stedem fotoodp探ru tvo鱈 druhou elektrodu. Po. sintraci fotoodporu je dr叩t 3 ze
strany sklenn辿ho kor叩lku 2 usti転en z叩rove se sklem, ze strany sklenn辿 kapil叩ry 4 je
piletov叩n 6 na kovovou epiku , kter叩 se a転 po sintraci pitmel鱈 na kapil叩ru. Fotoodpor je
osvtlov叩n
辿ln ze strany sklenn辿ho kor叩lku.
Pedmt patentu .
. Sintrovan箪 fotoodpor pro eln鱈 osvtlen鱈, sintrovan箪 v dotyku s vo
div箪mi tl鱈sky, vyzn辰en箪 t鱈m, 転e jeho vodiv叩 tl鱈ska, kter叩 jsou souasn p鱈vodn鱈mi
elektrodami, sest叩vaj鱈 z trubiky (1), dr叩tu 3] a kovov辿 epiky (7), kter辿 jsou pomoc鱈 kor叩lk哲 (2)
se stedov箪m otvorem a kapil叩ry (4) navz叩jem soustedn uspo叩d叩ny, piem転 mezi kor叩lkem
(2) a kapil叩rou (4) je stlaena n叩pl sirn鱈ku kademnat辿ho (5) a dr叩t (3) proch叩zej鱈c鱈 kapil叩rou
(4) je piletov叩n k epice (7) navleen辿 na voln辿m konci kapil叩ry (4). . . . . .
