- 1. Пронин Денис Геннадиевич, к.т.н. Заведующий сектором проектирования и экспертизы в области пожарной безопасности Пожары в высотных зданиях Причины и последствия

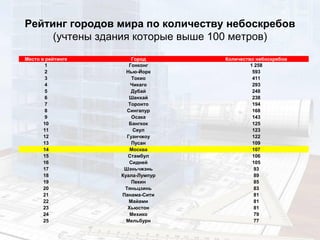

- 2. Рейтинг городов мира по количеству небоскребов (учтены здания которые выше 100 метров) Место в рейтинге Город Количество небоскребов 1 Гонконг 1 258 2 Нью-Йорк 593 3 Токио 411 4 Чикаго 293 5 Дубай 248 6 Шанхай 238 7 Торонто 194 8 Сингапур 168 9 Осака 143 10 Бангкок 125 11 Сеул 123 12 Гуанчжоу 122 13 Пусан 109 14 Москва 107 15 Стамбул 106 16 Сидней 105 17 Шэньчжэнь 93 18 Куала-Лумпур 89 19 Пекин 85 20 Тяньцзинь 83 21 Панама-Сити 81 22 Майами 81 23 Хьюстон 81 24 Мехико 79 25 Мельбурн 77

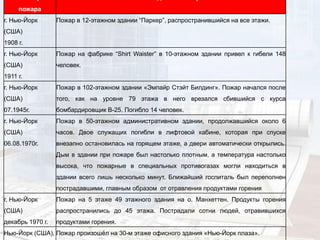

- 4. пожара г. Нью-Йорк (США) 1908 г. Пожар в 12-этажном здании “Паркер”, распространившийся на все этажи. г. Нью-Йорк (США) 1911 г. Пожар на фабрике “Shirt Waister” в 10-этажном здании привел к гибели 148 человек. г. Нью-Йорк (США) 07.1945г. Пожар в 102-этажном здании «Эмпайр Стэйт Билдинг». Пожар начался после того, как на уровне 79 этажа в него врезался сбившийся с курса бомбардировщик В-25. Погибло 14 человек. г. Нью-Йорк (США) 06.08.1970г. Пожар в 50-этажном административном здании, продолжавшийся около 6 часов. Двое служащих погибли в лифтовой кабине, которая при спуске внезапно остановилась на горящем этаже, а двери автоматически открылись. Дым в здании при пожаре был настолько плотным, а температура настолько высока, что пожарные в специальных противогазах могли находиться в здании всего лишь несколько минут. Ближайший госпиталь был переполнен пострадавшими, главным образом от отравления продуктами горения г. Нью-Йорк (США) декабрь 1970 г. Пожар на 5 этаже 49 этажного здания на о. Манхеттен. Продукты горения распространились до 45 этажа. Пострадали сотни людей, отравившихся продуктами горения. Нью-Йорк (США), Пожар произошёл на 30-м этаже офисного здания «Нью-Йорк плаза».

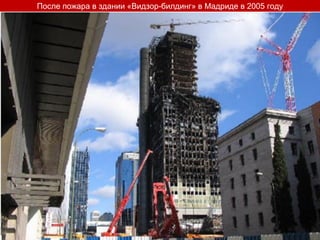

- 5. После пожара в здании «Видзор-билдинг» в Мадриде в 2005 году

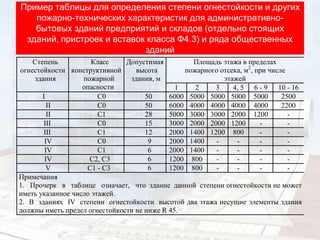

- 6. Пример таблицы для определения степени огнестойкости и других пожарно-технических характеристик для административно- бытовых зданий предприятий и складов (отдельно стоящих зданий, пристроек и вставок класса Ф4.3) и ряда общественных зданий Степень огнестойкости здания Класс конструктивной пожарной опасности Допустимая высота здания, м Площадь этажа в пределах пожарного отсека, м2 , при числе этажей 1 2 3 4, 5 6 - 9 10 - 16 I С0 50 6000 5000 5000 5000 5000 2500 II С0 50 6000 4000 4000 4000 4000 2200 II С1 28 5000 3000 3000 2000 1200 - III С0 15 3000 2000 2000 1200 - - III С1 12 2000 1400 1200 800 - - IV С0 9 2000 1400 - - - - IV С1 6 2000 1400 - - - - IV С2, С3 6 1200 800 - - - - V С1 - С3 6 1200 800 - - - - Примечания 1. Прочерк в таблице означает, что здание данной степени огнестойкости не может иметь указанное число этажей. 2. В зданиях IV степени огнестойкости высотой два этажа несущие элементы здания должны иметь предел огнестойкости не ниже R 45.

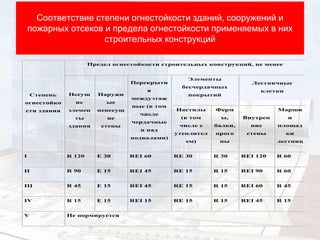

- 7. Соответствие степени огнестойкости зданий, сооружений и пожарных отсеков и предела огнестойкости применяемых в них строительных конструкций Степень огнестойко сти здания Предел огнестойкости строительных конструкций, не менее Несущ ие элемен ты здания Наружн ые ненесущ ие стены Перекрыти я междуэтаж ные (в том числе чердачные и над подвалами) Элементы бесчердачных покрытий Лестничные клетки Настилы (в том числе с утеплител ем) Ферм ы, балки, прого ны Внутрен ние стены Марши и площад ки лестниц I R 120 Е 30 REI 60 RE 30 R 30 REI 120 R 60 II R 90 Е 15 REI 45 RE 15 R 15 REI 90 R 60 III R 45 Е 15 REI 45 RE 15 R 15 REI 60 R 45 IV R 15 Е 15 REI 15 RE 15 R 15 REI 45 R 15 V Не нормируется

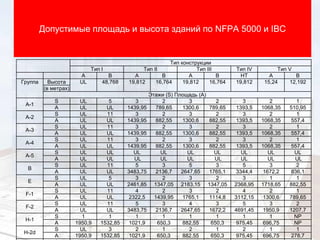

- 8. Тип конструкции Тип I Тип II Тип III Тип IV Тип V A B A B A B HT A B Группа Высота UL 48,768 19,812 16,764 19,812 16,764 19,812 15,24 12,192 (в метрах) Этажи (S) Площадь (A) A-1 S UL 5 3 2 3 2 3 2 1 A UL UL 1439,95 789,65 1300,6 789,65 1393,5 1068,35 510,95 A-2 S UL 11 3 2 3 2 3 2 1 A UL UL 1439,95 882,55 1300,6 882,55 1393,5 1068,35 557,4 A-3 S UL 11 3 2 3 2 3 2 1 A UL UL 1439,95 882,55 1300,6 882,55 1393,5 1068,35 557,4 A-4 S UL 11 3 2 3 2 3 2 1 A UL UL 1439,95 882,55 1300,6 882,55 1393,5 1068,35 557,4 A-5 S UL UL UL UL UL UL UL UL UL A UL UL UL UL UL UL UL UL UL B S UL 11 5 3 5 3 5 3 2 A UL UL 3483,75 2136,7 2647,65 1765,1 3344,4 1672,2 836,1 E S UL 5 3 2 3 2 3 1 1 A UL UL 2461,85 1347,05 2183,15 1347,05 2368,95 1718,65 882,55 F-1 S UL 11 4 2 3 2 4 2 1 A UL UL 2322,5 1439,95 1765,1 1114,8 3112,15 1300,6 789,65 F-2 S UL 11 5 3 4 3 5 3 2 A UL UL 3483,75 2136,7 2647,65 1672,2 4691,45 1950,9 1207,7 H-1 S 1 1 1 1 1 1 1 1 NP A 1950,9 1532,85 1021,9 650,3 882,55 650,3 975,45 696,75 NP H-2d S UL 3 2 1 2 1 2 1 1 A 1950,9 1532,85 1021,9 650,3 882,55 650,3 975,45 696,75 278,7 Допустимые площадь и высота зданий по NFPA 5000 и IBC

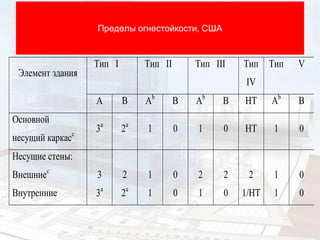

- 9. Пределы огнестойкости, США Элемент здания Тип I Тип II Тип III Тип IV Тип V A B Ab B Ab B HT Ab B Основной несущий каркасс 3a 2a 1 0 1 0 HT 1 0 Несущие стены: Внешниес Внутренние 3 3a 2 2a 1 1 0 0 2 1 2 0 2 1/HT 1 1 0 0
- 10. Пронин Денис Геннадиевич, к.т.н. Заведующий сектором проектирования и экспертизы в области пожарной безопасности Телефон +7-926-141-56-56 email: pronin.dg@mail.ru БЛАГОДАРЮ ЗА ВНИМАНИЕ
