Dokumen ini menjelaskan sistem radar, termasuk jenis radar seperti Doppler, bistatik, RAR, dan SAR, serta komponen utama dari radar seperti antena, pemancar, dan penerima sinyal. Radar berfungsi untuk mendeteksi dan mengukur objek menggunakan gelombang elektromagnetik, serta dapat memberikan informasi mengenai cuaca dan membuat peta. Selain itu, dijelaskan pula spesifikasi radarnya, cara kerja, dan contoh jenis citra satelit radar.
INDERAJA SENSOR AKTIF
- 1. TUGAS INDERAJA SENSOR AKTIF MUHAMMAD ALVIN SONY 13.25.103 FTSP TEKNIK GEODESI INSTITUT TEKNOLOGI NASIONAL MALANG

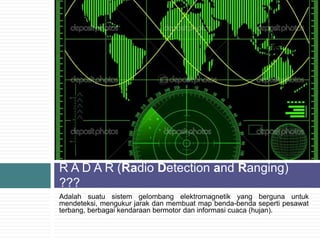

- 2. Adalah suatu sistem gelombang elektromagnetik yang berguna untuk mendeteksi, mengukur jarak dan membuat map benda-benda seperti pesawat terbang, berbagai kendaraan bermotor dan informasi cuaca (hujan). R A D A R (Radio Detection and Ranging) ???

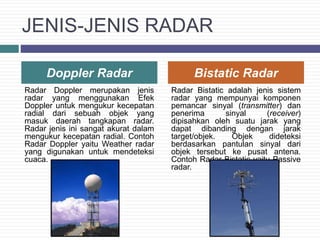

- 3. JENIS-JENIS RADAR Radar Doppler merupakan jenis radar yang menggunakan Efek Doppler untuk mengukur kecepatan radial dari sebuah objek yang masuk daerah tangkapan radar. Radar jenis ini sangat akurat dalam mengukur kecepatan radial. Contoh Radar Doppler yaitu Weather radar yang digunakan untuk mendeteksi cuaca. Radar Bistatic adalah jenis sistem radar yang mempunyai komponen pemancar sinyal (transmitter) dan penerima sinyal (receiver) dipisahkan oleh suatu jarak yang dapat dibanding dengan jarak target/objek. Objek dideteksi berdasarkan pantulan sinyal dari objek tersebut ke pusat antena. Contoh Radar Bistatic yaitu Passive radar. Doppler Radar Bistatic Radar

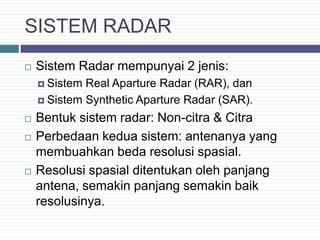

- 4. SISTEM RADAR Sistem Radar mempunyai 2 jenis: Sistem Real Aparture Radar (RAR), dan Sistem Synthetic Aparture Radar (SAR). Bentuk sistem radar: Non-citra & Citra Perbedaan kedua sistem: antenanya yang membuahkan beda resolusi spasial. Resolusi spasial ditentukan oleh panjang antena, semakin panjang semakin baik resolusinya.

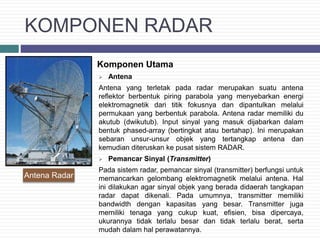

- 5. KOMPONEN RADAR Komponen Utama Antena Antena yang terletak pada radar merupakan suatu antena reflektor berbentuk piring parabola yang menyebarkan energi elektromagnetik dari titik fokusnya dan dipantulkan melalui permukaan yang berbentuk parabola. Antena radar memiliki du akutub (dwikutub). Input sinyal yang masuk dijabarkan dalam bentuk phased-array (bertingkat atau bertahap). Ini merupakan sebaran unsur-unsur objek yang tertangkap antena dan kemudian diteruskan ke pusat sistem RADAR. Pemancar Sinyal (Transmitter) Pada sistem radar, pemancar sinyal (transmitter) berfungsi untuk memancarkan gelombang elektromagnetik melalui antena. Hal ini dilakukan agar sinyal objek yang berada didaerah tangkapan radar dapat dikenali. Pada umumnya, transmitter memiliki bandwidth dengan kapasitas yang besar. Transmitter juga memiliki tenaga yang cukup kuat, efisien, bisa dipercaya, ukurannya tidak terlalu besar dan tidak terlalu berat, serta mudah dalam hal perawatannya. Antena Radar

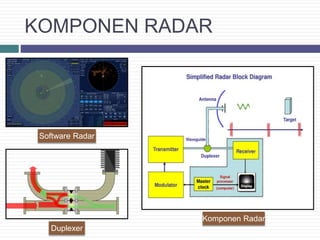

- 6. KOMPONEN RADAR Penerima Sinyal (Receiver) ada sistem radar, penerima sinyal (receiver) berfungsi sebagai penerima kembali pantulan gelombang elektromagnetik dari sinyal objek yang tertangkap oleh radar melalui reflektor antena. Pada umumnya, receiver memiliki kemampuan untuk menyaring sinyal yang diterimanya agar sesuai dengan pendeteksian yang diinginkan, dapat memperkuat sinyal objek yang lemah dan meneruskan sinyal objek tersebut ke pemroses data dan sinyal (signal and data processor), dan kemudian menampilkan gambarnya di layar monitor (display). Komponen Pendukung Waveguide, berfungsi sebagai penghubung antara antena dan transmitter. Duplexer, berfungsi sebagai tempat pertukaran atau peralihan antara antena dan penerima atau pemancar sinyal ketika antena digunakan dalam kedua situasi tersebut. Software, merupakan suatu bagian elektronik yang berfungsi mengontrol kerja seluruh perangkat dan antena ketika melakukan tugasnya masing-masing. Waveguide

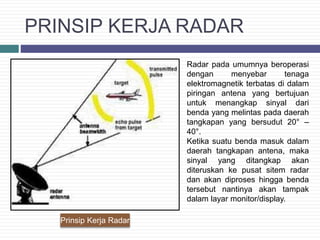

- 8. PRINSIP KERJA RADAR Prinsip Kerja Radar Radar pada umumnya beroperasi dengan menyebar tenaga elektromagnetik terbatas di dalam piringan antena yang bertujuan untuk menangkap sinyal dari benda yang melintas pada daerah tangkapan yang bersudut 20属 40属. Ketika suatu benda masuk dalam daerah tangkapan antena, maka sinyal yang ditangkap akan diteruskan ke pusat sitem radar dan akan diproses hingga benda tersebut nantinya akan tampak dalam layar monitor/display.

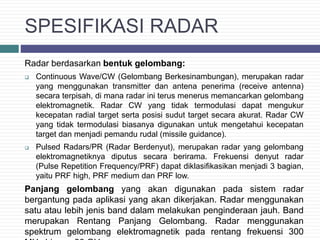

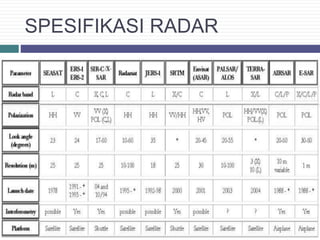

- 9. SPESIFIKASI RADAR Radar berdasarkan bentuk gelombang: Continuous Wave/CW (Gelombang Berkesinambungan), merupakan radar yang menggunakan transmitter dan antena penerima (receive antenna) secara terpisah, di mana radar ini terus menerus memancarkan gelombang elektromagnetik. Radar CW yang tidak termodulasi dapat mengukur kecepatan radial target serta posisi sudut target secara akurat. Radar CW yang tidak termodulasi biasanya digunakan untuk mengetahui kecepatan target dan menjadi pemandu rudal (missile guidance). Pulsed Radars/PR (Radar Berdenyut), merupakan radar yang gelombang elektromagnetiknya diputus secara berirama. Frekuensi denyut radar (Pulse Repetition Frequency/PRF) dapat diklasifikasikan menjadi 3 bagian, yaitu PRF high, PRF medium dan PRF low. Panjang gelombang yang akan digunakan pada sistem radar bergantung pada aplikasi yang akan dikerjakan. Radar menggunakan satu atau lebih jenis band dalam melakukan penginderaan jauh. Band merupakan Rentang Panjang Gelombang. Radar menggunakan spektrum gelombang elektromagnetik pada rentang frekuensi 300

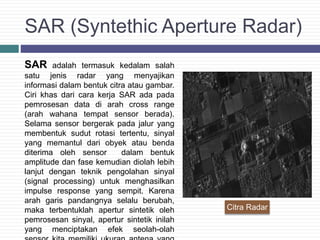

- 11. SAR (Syntethic Aperture Radar) SAR adalah termasuk kedalam salah satu jenis radar yang menyajikan informasi dalam bentuk citra atau gambar. Ciri khas dari cara kerja SAR ada pada pemrosesan data di arah cross range (arah wahana tempat sensor berada). Selama sensor bergerak pada jalur yang membentuk sudut rotasi tertentu, sinyal yang memantul dari obyek atau benda diterima oleh sensor dalam bentuk amplitude dan fase kemudian diolah lebih lanjut dengan teknik pengolahan sinyal (signal processing) untuk menghasilkan impulse response yang sempit. Karena arah garis pandangnya selalu berubah, maka terbentuklah apertur sintetik oleh pemrosesan sinyal, apertur sintetik inilah yang menciptakan efek seolah-olah Citra Radar

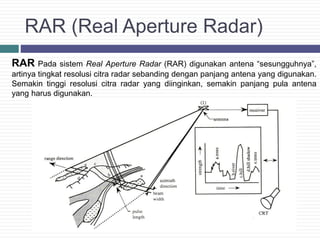

- 12. RAR (Real Aperture Radar) RAR Pada sistem Real Aperture Radar (RAR) digunakan antena sesungguhnya, artinya tingkat resolusi citra radar sebanding dengan panjang antena yang digunakan. Semakin tinggi resolusi citra radar yang diinginkan, semakin panjang pula antena yang harus digunakan.

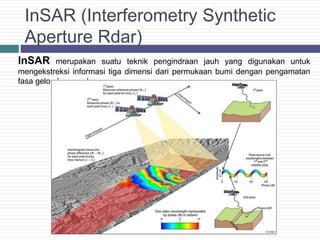

- 13. InSAR (Interferometry Synthetic Aperture Rdar) InSAR merupakan suatu teknik pengindraan jauh yang digunakan untuk mengekstreksi informasi tiga dimensi dari permukaan bumi dengan pengamatan fasa gelombang radar.
- 14. JENIS CITRA SATELIT RADAR Citra NOOA Citra ERS Citra RADARSAT Citra ALOS Citra TerraSAR-X

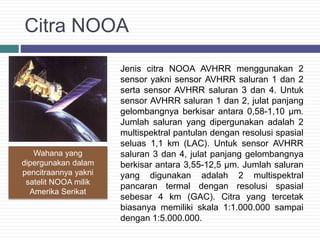

- 15. Citra NOOA Jenis citra NOOA AVHRR menggunakan 2 sensor yakni sensor AVHRR saluran 1 dan 2 serta sensor AVHRR saluran 3 dan 4. Untuk sensor AVHRR saluran 1 dan 2, julat panjang gelombangnya berkisar antara 0,58-1,10 袖m. Jumlah saluran yang dipergunakan adalah 2 multispektral pantulan dengan resolusi spasial seluas 1,1 km (LAC). Untuk sensor AVHRR saluran 3 dan 4, julat panjang gelombangnya berkisar antara 3,55-12,5 袖m. Jumlah saluran yang digunakan adalah 2 multispektral pancaran termal dengan resolusi spasial sebesar 4 km (GAC). Citra yang tercetak biasanya memiliki skala 1:1.000.000 sampai dengan 1:5.000.000. Wahana yang dipergunakan dalam pencitraannya yakni satelit NOOA milik Amerika Serikat

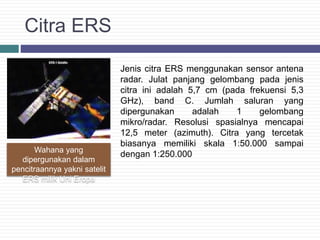

- 16. Citra ERS Jenis citra ERS menggunakan sensor antena radar. Julat panjang gelombang pada jenis citra ini adalah 5,7 cm (pada frekuensi 5,3 GHz), band C. Jumlah saluran yang dipergunakan adalah 1 gelombang mikro/radar. Resolusi spasialnya mencapai 12,5 meter (azimuth). Citra yang tercetak biasanya memiliki skala 1:50.000 sampai dengan 1:250.000Wahana yang dipergunakan dalam pencitraannya yakni satelit ERS milik Uni Eropa

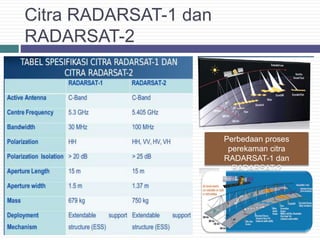

- 17. Citra RADARSAT-1 dan RADARSAT-2 Perbedaan proses perekaman citra RADARSAT-1 dan RADARSAT-2

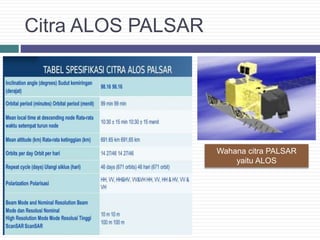

- 18. Citra ALOS PALSAR Wahana citra PALSAR yaitu ALOS

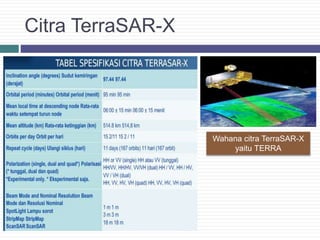

- 19. Citra TerraSAR-X Wahana citra TerraSAR-X yaitu TERRA
