- 1. JAKARTA, 16 MARET 2016 (PPPTMGB LEMIGAS)

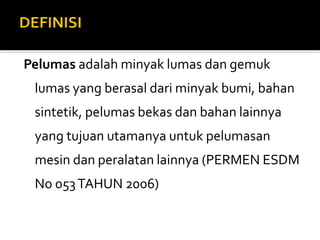

- 2. Pelumas adalah minyak lumas dan gemuk lumas yang berasal dari minyak bumi, bahan sintetik, pelumas bekas dan bahan lainnya yang tujuan utamanya untuk pelumasan mesin dan peralatan lainnya (PERMEN ESDM No 053TAHUN 2006)

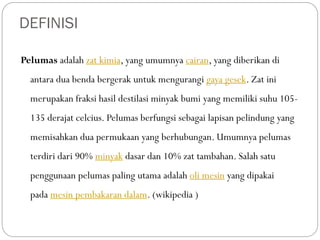

- 3. DEFINISI Pelumas adalah zat kimia, yang umumnya cairan, yang diberikan di antara dua benda bergerak untuk mengurangi gaya gesek. Zat ini merupakan fraksi hasil destilasi minyak bumi yang memiliki suhu 105- 135 derajat celcius. Pelumas berfungsi sebagai lapisan pelindung yang memisahkan dua permukaan yang berhubungan. Umumnya pelumas terdiri dari 90% minyak dasar dan 10% zat tambahan. Salah satu penggunaan pelumas paling utama adalah oli mesin yang dipakai pada mesin pembakaran dalam. (wikipedia )

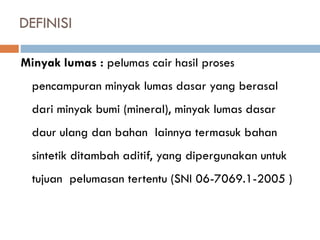

- 4. DEFINISI Minyak lumas : pelumas cair hasil proses pencampuran minyak lumas dasar yang berasal dari minyak bumi (mineral), minyak lumas dasar daur ulang dan bahan lainnya termasuk bahan sintetik ditambah aditif, yang dipergunakan untuk tujuan pelumasan tertentu (SNI 06-7069.1-2005 )

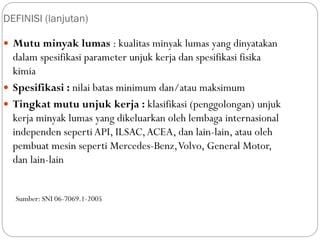

- 5. DEFINISI (lanjutan) Mutu minyak lumas : kualitas minyak lumas yang dinyatakan dalam spesifikasi parameter unjuk kerja dan spesifikasi fisika kimia Spesifikasi : nilai batas minimum dan/atau maksimum Tingkat mutu unjuk kerja : klasifikasi (penggolongan) unjuk kerja minyak lumas yang dikeluarkan oleh lembaga internasional independen sepertiAPI, ILSAC,ACEA, dan lain-lain, atau oleh pembuat mesin seperti Mercedes-Benz,Volvo, General Motor, dan lain-lain Sumber: SNI 06-7069.1-2005

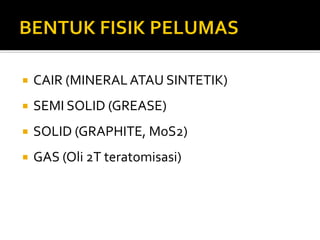

- 6. CAIR (MINERAL ATAU SINTETIK) SEMI SOLID (GREASE) SOLID (GRAPHITE, MoS2) GAS (Oli 2T teratomisasi)

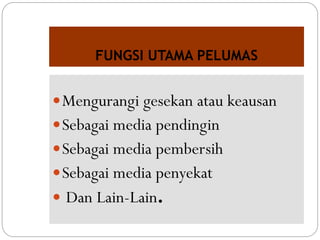

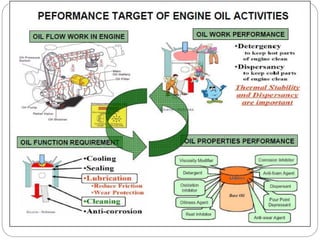

- 7. FUNGSI UTAMA PELUMAS Mengurangi gesekan atau keausan Sebagai media pendingin Sebagai media pembersih Sebagai media penyekat Dan Lain-Lain.

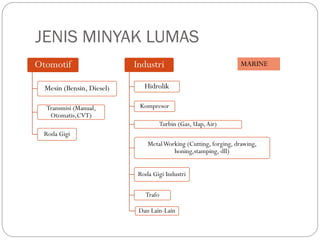

- 9. JENIS MINYAK LUMAS Otomotif Mesin (Bensin, Diesel) Transmisi (Manual, Otomatis,CVT) Roda Gigi Industri Hidrolik Kompresor Turbin (Gas, Uap,Air) MetalWorking (Cutting, forging, drawing, honing,stamping, dll) Roda Gigi Industri Trafo Dan Lain-Lain MARINE

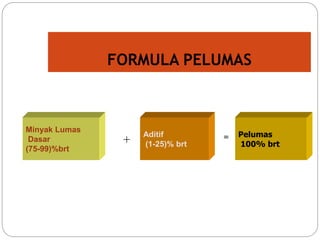

- 10. FORMULA PELUMAS Minyak Lumas Dasar (75-99)%brt + Aditif (1-25)% brt = Pelumas 100% brt

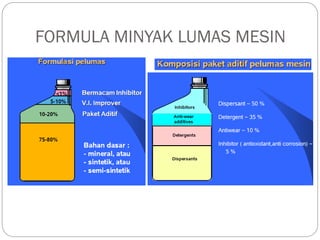

- 11. FORMULA MINYAK LUMAS MESIN

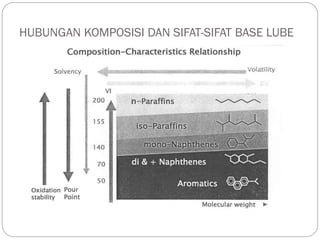

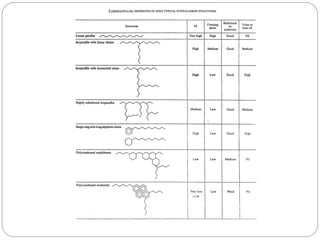

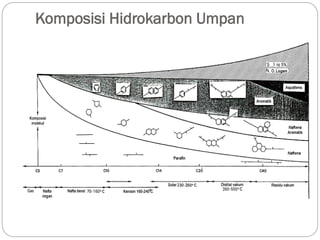

- 14. HUBUNGAN KOMPOSISI DAN SIFAT-SIFAT BASE LUBE

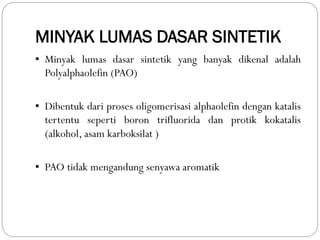

- 15. MINYAK LUMAS DASAR SINTETIK Minyak lumas dasar sintetik yang banyak dikenal adalah Polyalphaolefin (PAO) Dibentuk dari proses oligomerisasi alphaolefin dengan katalis tertentu seperti boron trifluorida dan protik kokatalis (alkohol, asam karboksilat ) PAO tidak mengandung senyawa aromatik

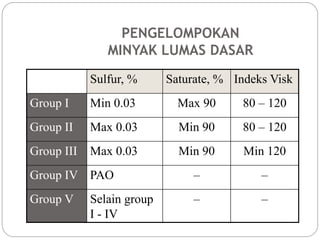

- 16. PENGELOMPOKAN MINYAK LUMAS DASAR Sulfur, % Saturate, % Indeks Visk Group I Min 0.03 Max 90 80 120 Group II Max 0.03 Min 90 80 120 Group III Max 0.03 Min 90 Min 120 Group IV PAO Group V Selain group I - IV

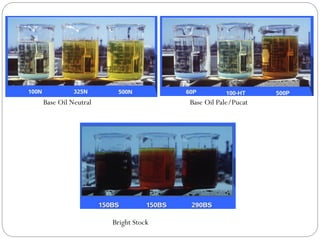

- 17. Base Oil Neutral Base Oil Pale/Pucat Bright Stock

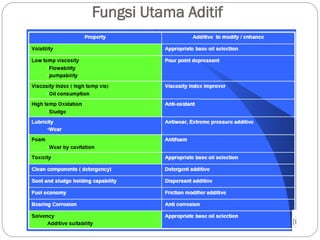

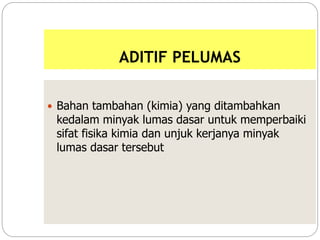

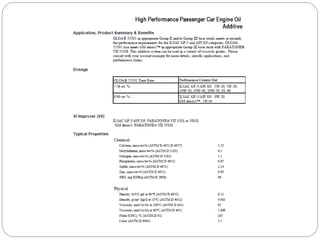

- 18. ADITIF PELUMAS Bahan tambahan (kimia) yang ditambahkan kedalam minyak lumas dasar untuk memperbaiki sifat fisika kimia dan unjuk kerjanya minyak lumas dasar tersebut

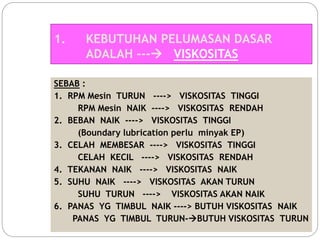

- 20. 1. KEBUTUHAN PELUMASAN DASAR ADALAH --- VISKOSITAS SEBAB : 1. RPM Mesin TURUN ----> VISKOSITAS TINGGI RPM Mesin NAIK ----> VISKOSITAS RENDAH 2. BEBAN NAIK ----> VISKOSITAS TINGGI (Boundary lubrication perlu minyak EP) 3. CELAH MEMBESAR ----> VISKOSITAS TINGGI CELAH KECIL ----> VISKOSITAS RENDAH 4. TEKANAN NAIK ----> VISKOSITAS NAIK 5. SUHU NAIK ----> VISKOSITAS AKAN TURUN SUHU TURUN ----> VISKOSITAS AKAN NAIK 6. PANAS YG TIMBUL NAIK ----> BUTUH VISKOSITAS NAIK PANAS YG TIMBUL TURUN-BUTUH VISKOSITAS TURUN

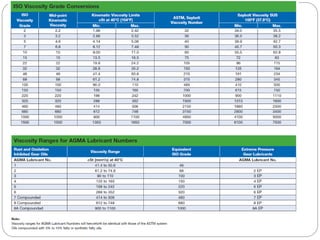

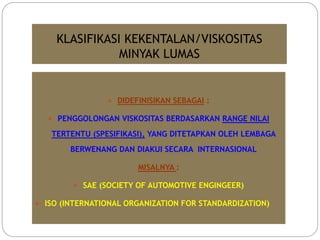

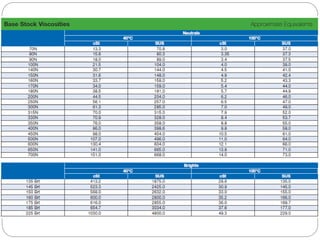

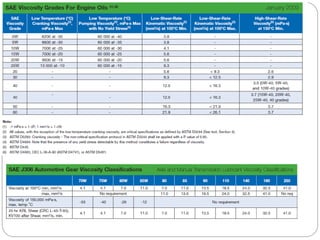

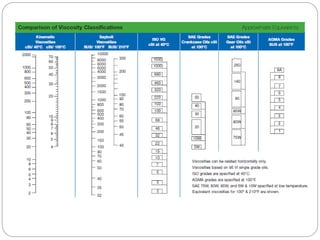

- 21. KLASIFIKASI KEKENTALAN/VISKOSITAS MINYAK LUMAS DIDEFINISIKAN SEBAGAI : PENGGOLONGAN VISKOSITAS BERDASARKAN RANGE NILAI TERTENTU (SPESIFIKASI), YANG DITETAPKAN OLEH LEMBAGA BERWENANG DAN DIAKUI SECARA INTERNASIONAL MISALNYA : SAE (SOCIETY OF AUTOMOTIVE ENGINGEER) ISO (INTERNATIONAL ORGANIZATION FOR STANDARDIZATION)

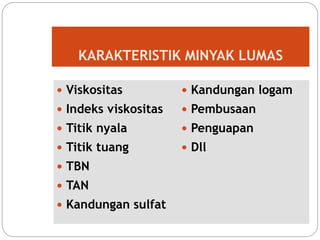

- 26. KARAKTERISTIK MINYAK LUMAS Viskositas Indeks viskositas Titik nyala Titik tuang TBN TAN Kandungan sulfat Kandungan logam Pembusaan Penguapan Dll

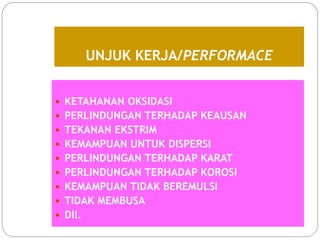

- 27. UNJUK KERJA/PERFORMACE KETAHANAN OKSIDASI PERLINDUNGAN TERHADAP KEAUSAN TEKANAN EKSTRIM KEMAMPUAN UNTUK DISPERSI PERLINDUNGAN TERHADAP KARAT PERLINDUNGAN TERHADAP KOROSI KEMAMPUAN TIDAK BEREMULSI TIDAK MEMBUSA Dll.

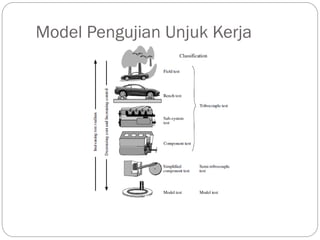

- 28. Model Pengujian Unjuk Kerja

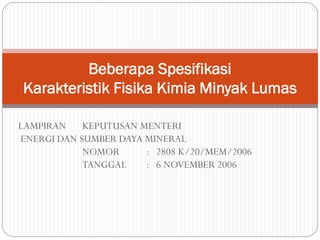

- 29. LAMPIRAN KEPUTUSAN MENTERI ENERGI DAN SUMBER DAYA MINERAL NOMOR : 2808 K/20/MEM/2006 TANGGAL : 6 NOVEMBER 2006 Beberapa Spesifikasi Karakteristik Fisika Kimia Minyak Lumas

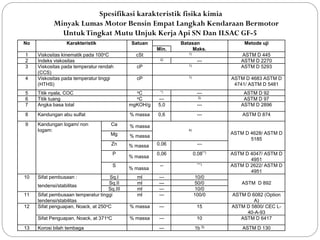

- 30. No Karakteristik Satuan Batasan Metode uji Min. Maks. 1 Viskositas kinematik pada 100oC cSt 1) ASTM D 445 2 Indeks viskositas 2) --- ASTM D 2270 3 Viskositas pada temperatur rendah (CCS) cP 1) ASTM D 5293 4 Viskositas pada temperatur tinggi (HTHS) cP 1) ASTM D 4683 ASTM D 4741/ ASTM D 5481 5 Titik nyala, COC oC *) --- ASTM D 92 6 Titik tuang oC --- 3) ASTM D 97 7 Angka basa total mgKOH/g 5,0 --- ASTM D 2896 8 Kandungan abu sulfat % massa 0,6 --- ASTM D 874 9 Kandungan logam/ non logam: Ca % massa 4) ASTM D 4628/ ASTM D 5185 Mg % massa Zn % massa 0.06 --- P % massa 0,06 0,08**) ASTM D 4047/ ASTM D 4951 S % massa -- ***) ASTM D 2622/ ASTM D 4951 10 Sifat pembusaan : tendensi/stabilitas Sq.I ml --- 10/0 ASTM D 892Sq.II ml --- 50/0 Sq.III ml --- 10/0 11 Sifat pembusaan temperatur tinggi tendensi/stabilitas ml --- 100/0 ASTM D 6082 (Option A) 12 Sifat penguapan, Noack, at 250oC % massa --- 15 ASTM D 5800/ CEC L- 40-A-93 Sifat Penguapan, Noack, at 371oC % massa --- 10 ASTM D 6417 13 Korosi bilah tembaga --- 1b 5) ASTM D 130 Spesifikasi karakteristik fisika kimia Minyak Lumas Motor Bensin Empat Langkah Kendaraan Bermotor UntukTingkat Mutu Unjuk Kerja Api SN Dan ILSAC GF-5

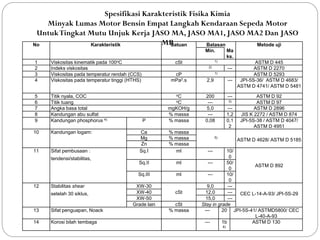

- 31. No Karakteristik Satuan Batasan Metode uji Min. Ma ks. 1 Viskositas kinematik pada 100oC cSt 1) ASTM D 445 2 Indeks viskositas 2) --- ASTM D 2270 3 Viskositas pada temperatur rendah (CCS) cP 1) ASTM D 5293 4 Viskositas pada temperatur tinggi (HTHS) mPa2.s 2,9 --- JPI-5S-36/ ASTM D 4683/ ASTM D 4741/ ASTM D 5481 5 Titik nyala, COC oC 200 --- ASTM D 92 6 Titik tuang oC --- 3) ASTM D 97 7 Angka basa total mgKOH/g 5,0 --- ASTM D 2896 8 Kandungan abu sulfat % massa --- 1,2 JIS K 2272 / ASTM D 874 9 Kandungan phosphorus 4) P % massa 0,08 0,1 2 JPI-5S-38 / ASTM D 4047/ ASTM D 4951 10 Kandungan logam: Ca % massa 5) ASTM D 4628/ ASTM D 5185Mg % massa Zn % massa 11 Sifat pembusaan : tendensi/stabilitas, Sq.I ml --- 10/ 0 ASTM D 892 Sq.II ml --- 50/ 0 Sq.III ml --- 10/ 0 12 Stabilitas shear setelah 30 siklus, XW-30 9,0 --- CEC L-14-A-93/ JPI-5S-29XW-40 cSt 12,0 --- XW-50 15,0 --- Grade lain cSt Stay in grade 13 Sifat penguapan, Noack % massa --- 20 JPI-5S-41/ ASTMD5800/ CEC L-40-A-93 14 Korosi bilah tembaga --- 1b 6) ASTM D 130 Spesifikasi Karakteristik Fisika Kimia Minyak Lumas Motor Bensin Empat Langkah Kendaraan Sepeda Motor UntukTingkat Mutu Unjuk Kerja JASO MA, JASO MA1, JASO MA2 Dan JASO MB

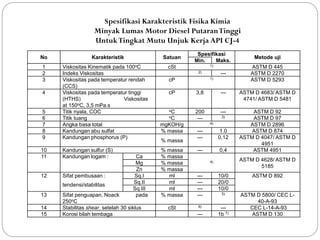

- 32. No Karakteristik Satuan Spesifikasi Metode uji Min. Maks. 1 Viskositas Kinematik pada 100oC cSt 1) ASTM D 445 2 Indeks Viskositas 2) --- ASTM D 2270 3 Viskositas pada temperatur rendah (CCS) cP 1) ASTM D 5293 4 Viskositas pada temperatur tinggi (HTHS) Viskositas at 150oC, 3,5 mPa.s cP 3,8 --- ASTM D 4683/ ASTM D 4741/ ASTM D 5481 5 Titik nyala, COC oC 200 --- ASTM D 92 6 Titik tuang oC --- 3) ASTM D 97 7 Angka basa total mgKOH/g 4) ASTM D 2896 8 Kandungan abu sulfat % massa --- 1.0 ASTM D 874 9 Kandungan phosphorus (P) % massa --- 0,12 ASTM D 4047/ ASTM D 4951 10 Kandungan sulfur (S) % massa --- 0,4 ASTM 4951 11 Kandungan logam : Ca % massa 4) ASTM D 4628/ ASTM D 5185 Mg % massa Zn % massa 12 Sifat pembusaan : tendensi/stabilitas Sq.I ml --- 10/0 ASTM D 892 Sq.II ml --- 20/0 Sq.III ml --- 10/0 13 Sifat penguapan, Noack pada 250oC % massa --- 5) ASTM D 5800/ CEC L- 40-A-93 14 Stabilitas shear, setelah 30 siklus cSt 6) --- CEC L-14-A-93 15 Korosi bilah tembaga --- 1b 7) ASTM D 130 Spesifikasi Karakteristik Fisika Kimia Minyak Lumas Motor Diesel PutaranTinggi UntukTingkat Mutu Unjuk Kerja API CJ-4

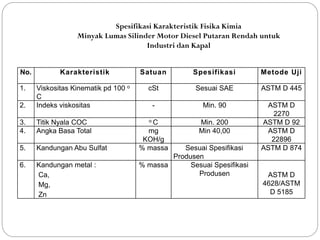

- 33. No. Karakteristik Satuan Spesifikasi Metode Uji 1. Viskositas Kinematik pd 100 o C cSt Sesuai SAE ASTM D 445 2. Indeks viskositas - Min. 90 ASTM D 2270 3. Titik Nyala COC o C Min. 200 ASTM D 92 4. Angka Basa Total mg KOH/g Min 40,00 ASTM D 22896 5. Kandungan Abu Sulfat % massa Sesuai Spesifikasi Produsen ASTM D 874 6. Kandungan metal : Ca, Mg, Zn % massa Sesuai Spesifikasi Produsen ASTM D 4628/ASTM D 5185 Spesifikasi Karakteristik Fisika Kimia Minyak Lumas Silinder Motor Diesel Putaran Rendah untuk Industri dan Kapal

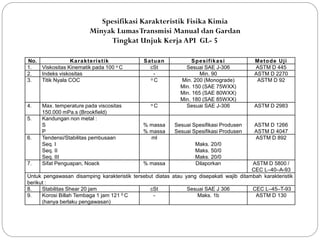

- 34. No. Karakteristik Satuan Spesifikasi Metode Uji 1. Viskositas Kinematik pada 100 o C cSt Sesuai SAE J-306 ASTM D 445 2. Indeks viskositas - Min. 90 ASTM D 2270 3. Titik Nyala COC o C Min. 200 (Monograde) Min. 150 (SAE 75WXX) Min. 165 (SAE 80WXX) Min. 180 (SAE 85WXX) ASTM D 92 4. Max. temperature pada viscositas 150.000 mPa.s (Brookfield) o C Sesuai SAE J-306 ASTM D 2983 5. Kandungan non metal : S P % massa % massa Sesuai Spesifikasi Produsen Sesuai Spesifikasi Produsen ASTM D 1266 ASTM D 4047 6. Tendensi/Stabilitas pembusaan Seq. I Seq. II Seq. III ml Maks. 20/0 Maks. 50/0 Maks. 20/0 ASTM D 892 7. Sifat Penguapan, Noack % massa Dilaporkan ASTM D 5800 / CEC L40A-93 Untuk pengawasan disamping karakteristik tersebut diatas atau yang disepakati wajib ditambah karakteristik berikut : 8. Stabilitas Shear 20 jam cSt Sesuai SAE J 306 CEC L45T-93 9. Korosi Billah Tembaga 1 jam 121 0 C (hanya berlaku pengawasan) - Maks. 1b ASTM D 130 Spesifikasi Karakteristik Fisika Kimia Minyak LumasTransmisi Manual dan Gardan Tingkat Unjuk Kerja API GL- 5

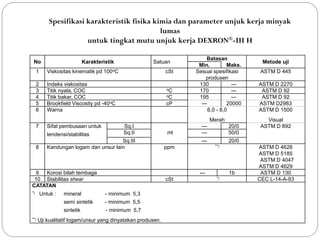

- 35. No Karakteristik Satuan Batasan Metode uji Min. Maks. 1 Viskositas kinematik pd 100oC cSt Sesuai spesifikasi produsen ASTM D 445 2 Indeks viskositas 130 --- ASTM D 2270 3 Titik nyala, COC oC 170 --- ASTM D 92 4 Titik bakar, COC oC 195 --- ASTM D 92 5 Brookfield Viscosity pd -40oC cP --- 20000 ASTM D2983 6 Warna 6,0 - 8,0 Merah ASTM D 1500 Visual 7 Sifat pembusaan untuk tendensi/stabilitas Sq.I --- 20/0 ASTM D 892 Sq.II ml --- 50/0 Sq.III --- 20/0 8 Kandungan logam dan unsur lain ppm **) ASTM D 4628 ASTM D 5185 ASTM D 4047 ASTM D 4629 9 Korosi bilah tembaga --- 1b ASTM D 130 10 Stabilitas shear cSt *) CEC L-14-A-93 CATATAN *) Untuk : mineral - minimum 5,3 semi sintetik - minimum 5,5 sintetik - minimum 5,7 **) Uji kualitatif logam/unsur yang dinyatakan produsen. Spesifikasi karakteristik fisika kimia dan parameter unjuk kerja minyak lumas untuk tingkat mutu unjuk kerja DEXRON速-III H

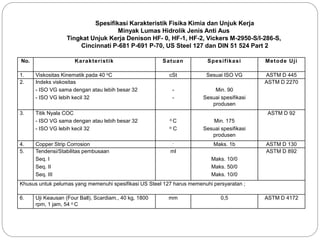

- 36. No. Karakteristik Satuan Spesifikasi Metode Uji 1. Viskositas Kinematik pada 40 oC cSt Sesuai ISO VG ASTM D 445 2. Indeks viskositas - ISO VG sama dengan atau lebih besar 32 - ISO VG lebih kecil 32 - - Min. 90 Sesuai spesifikasi produsen ASTM D 2270 3. Titik Nyala COC - ISO VG sama dengan atau lebih besar 32 - ISO VG lebih kecil 32 o C o C Min. 175 Sesuai spesifikasi produsen ASTM D 92 4. Copper Strip Corrosion - Maks. 1b ASTM D 130 5. Tendensi/Stabilitas pembusaan Seq. I Seq. II Seq. III ml Maks. 10/0 Maks. 50/0 Maks. 10/0 ASTM D 892 Khusus untuk pelumas yang memenuhi spesifikasi US Steel 127 harus memenuhi persyaratan ; 6. Uji Keausan (Four Ball), Scardiam., 40 kg, 1800 rpm, 1 jam, 54 o C mm 0,5 ASTM D 4172 Spesifikasi Karakteristik Fisika Kimia dan Unjuk Kerja Minyak Lumas Hidrolik Jenis Anti Aus Tingkat Unjuk Kerja Denison HF- 0, HF-1, HF-2, Vickers M-2950-S/I-286-S, Cincinnati P-681 P-691 P-70, US Steel 127 dan DIN 51 524 Part 2

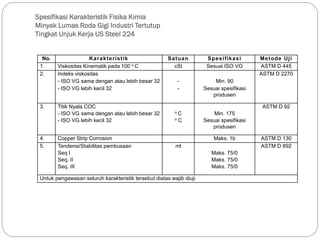

- 37. Spesifikasi Karakteristik Fisika Kimia Minyak Lumas Roda Gigi Industri Tertutup Tingkat Unjuk Kerja US Steel 224 No. Karakteristik Satuan Spesifikasi Metode Uji 1. Viskositas Kinematik pada 100 o C cSt Sesuai ISO VG ASTM D 445 2. Indeks viskositas - ISO VG sama dengan atau lebih besar 32 - ISO VG lebih kecil 32 - - Min. 90 Sesuai spesifikasi produsen ASTM D 2270 3. Titik Nyala COC - ISO VG sama dengan atau lebih besar 32 - ISO VG lebih kecil 32 o C o C Min. 175 Sesuai spesifikasi produsen ASTM D 92 4. Copper Strip Corrosion - Maks. 1b ASTM D 130 5. Tendensi/Stabilitas pembusaan Seq I Seq. II Seq. III ml Maks. 75/0 Maks. 75/0 Maks. 75/0 ASTM D 892 Untuk pengawasan seluruh karakteristik tersebut diatas wajib diuji.

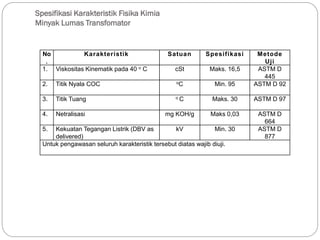

- 38. Spesifikasi Karakteristik Fisika Kimia Minyak Lumas Transfomator No . Karakteristik Satuan Spesifikasi Metode Uji 1. Viskositas Kinematik pada 40 o C cSt Maks. 16,5 ASTM D 445 2. Titik Nyala COC oC Min. 95 ASTM D 92 3. Titik Tuang o C Maks. 30 ASTM D 97 4. Netralisasi mg KOH/g Maks 0,03 ASTM D 664 5. Kekuatan Tegangan Listrik (DBV as delivered) kV Min. 30 ASTM D 877 Untuk pengawasan seluruh karakteristik tersebut diatas wajib diuji.

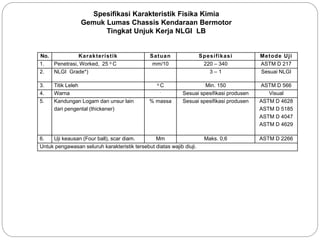

- 39. No. Karakteristik Satuan Spesifikasi Metode Uji 1. Penetrasi, Worked, 25 o C mm/10 220 340 ASTM D 217 2. NLGI Grade*) 3 1 Sesuai NLGI 3. Titik Leleh o C Min. 150 ASTM D 566 4. Warna - Sesuai spesifikasi produsen Visual 5. Kandungan Logam dan unsur lain dari pengental (thickener) % massa Sesuai spesifikasi produsen ASTM D 4628 ASTM D 5185 ASTM D 4047 ASTM D 4629 6. Uji keausan (Four ball), scar diam. Mm Maks. 0,6 ASTM D 2266 Untuk pengawasan seluruh karakteristik tersebut diatas wajib diuji. Spesifikasi Karakteristik Fisika Kimia Gemuk Lumas Chassis Kendaraan Bermotor Tingkat Unjuk Kerja NLGI LB

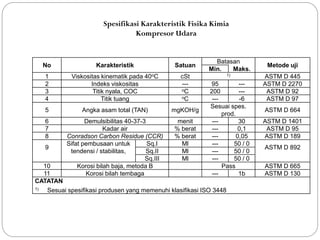

- 40. No Karakteristik Satuan Batasan Metode uji Min. Maks. 1 Viskositas kinematik pada 40oC cSt 1) ASTM D 445 2 Indeks viskositas --- 95 --- ASTM D 2270 3 Titik nyala, COC oC 200 --- ASTM D 92 4 Titik tuang oC --- -6 ASTM D 97 5 Angka asam total (TAN) mgKOH/g Sesuai spes. prod. ASTM D 664 6 Demulsibilitas 40-37-3 menit --- 30 ASTM D 1401 7 Kadar air % berat --- 0,1 ASTM D 95 8 Conradson Carbon Residue (CCR) % berat --- 0,05 ASTM D 189 9 Sifat pembusaan untuk tendensi / stabilitas, Sq.I Ml --- 50 / 0 ASTM D 892 Sq.II Ml --- 50 / 0 Sq.III Ml --- 50 / 0 10 Korosi bilah baja, metoda B Pass ASTM D 665 11 Korosi bilah tembaga --- 1b ASTM D 130 CATATAN 1) Sesuai spesifikasi produsen yang memenuhi klasifikasi ISO 3448 Spesifikasi Karakteristik Fisika Kimia Kompresor Udara

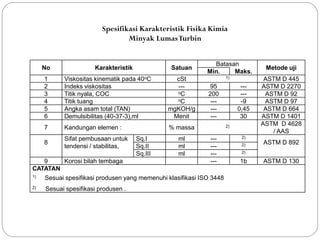

- 41. No Karakteristik Satuan Batasan Metode uji Min. Maks. 1 Viskositas kinematik pada 40oC cSt 1) ASTM D 445 2 Indeks viskositas --- 95 --- ASTM D 2270 3 Titik nyala, COC oC 200 --- ASTM D 92 4 Titik tuang oC --- -9 ASTM D 97 5 Angka asam total (TAN) mgKOH/g --- 0,45 ASTM D 664 6 Demulsibilitas (40-37-3),ml Menit --- 30 ASTM D 1401 7 Kandungan elemen : % massa 2) ASTM D 4628 / AAS 8 Sifat pembusaan untuk tendensi / stabilitas, Sq.I ml --- 2) ASTM D 892 Sq.II ml --- 2) Sq.III ml --- 2) 9 Korosi bilah tembaga --- 1b ASTM D 130 CATATAN 1) Sesuai spesifikasi produsen yang memenuhi klasifikasi ISO 3448 2) Sesuai spesifikasi produsen . Spesifikasi Karakteristik Fisika Kimia Minyak LumasTurbin

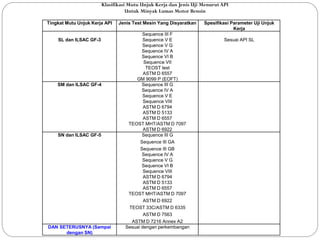

- 42. Tingkat Mutu Unjuk Kerja API Jenis Test Mesin Yang Disyaratkan Spesifikasi Parameter Uji Unjuk Kerja SL dan ILSAC GF-3 Sequence III F Sequence V E Sequence V G Sequence IV A Sequence VI B Sequence VII TEOST test ASTM D 6557 GM 9099 P (EOFT) Sesuai API SL SM dan ILSAC GF-4 Sequence III G Sequence IV A Sequence V E Sequence VIII ASTM D 6794 ASTM D 5133 ASTM D 6557 TEOST MHT/ASTM D 7097 ASTM D 6922 SN dan ILSAC GF-5 Sequence III G Sequence III GA Sequence III GB Sequence IV A Sequence V G Sequence VI B Sequence VIII ASTM D 6794 ASTM D 5133 ASTM D 6557 TEOST MHT/ASTM D 7097 ASTM D 6922 TEOST 33C/ASTM D 6335 ASTM D 7563 ASTM D 7216 Annex A2 DAN SETERUSNYA (Sampai dengan SN) Sesuai dengan perkembangan Klasifikasi Mutu Unjuk Kerja dan Jenis Uji Menurut API Untuk Minyak Lumas Motor Bensin
