Perancangan sistem informasi
- 2. Definisi Sistem adalah kumpulan elemen/komponen yang saling berinteraksi untuk mencapai tujuan tertentu Informasi adalah data yang diolah menjadi bentuk yang lebih berguna dan lebih berarti bagi penerimanya Sistem Informasi adalah sebuah interaksi antar elemen yang bertujuan untuk menyajikan informasi yang jelas kepada penerimanya

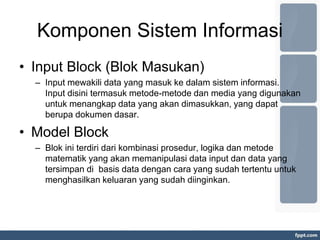

- 3. Komponen Sistem Informasi Input Block (Blok Masukan) Input mewakili data yang masuk ke dalam sistem informasi. Input disini termasuk metode-metode dan media yang digunakan untuk menangkap data yang akan dimasukkan, yang dapat berupa dokumen dasar. Model Block Blok ini terdiri dari kombinasi prosedur, logika dan metode matematik yang akan memanipulasi data input dan data yang tersimpan di basis data dengan cara yang sudah tertentu untuk menghasilkan keluaran yang sudah diinginkan.

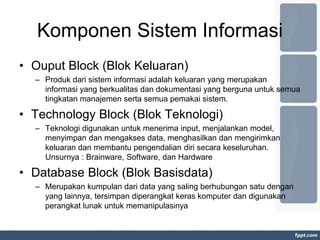

- 4. Komponen Sistem Informasi Ouput Block (Blok Keluaran) Produk dari sistem informasi adalah keluaran yang merupakan informasi yang berkualitas dan dokumentasi yang berguna untuk semua tingkatan manajemen serta semua pemakai sistem. Technology Block (Blok Teknologi) Teknologi digunakan untuk menerima input, menjalankan model, menyimpan dan mengakses data, menghasilkan dan mengirimkan keluaran dan membantu pengendalian diri secara keseluruhan. Unsurnya : Brainware, Software, dan Hardware Database Block (Blok Basisdata) Merupakan kumpulan dari data yang saling berhubungan satu dengan yang lainnya, tersimpan diperangkat keras komputer dan digunakan perangkat lunak untuk memanipulasinya

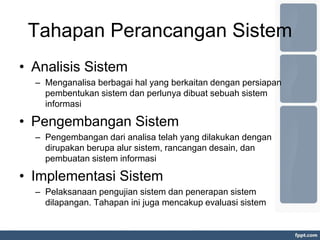

- 5. Tahapan Perancangan Sistem Analisis Sistem Menganalisa berbagai hal yang berkaitan dengan persiapan pembentukan sistem dan perlunya dibuat sebuah sistem informasi Pengembangan Sistem Pengembangan dari analisa telah yang dilakukan dengan dirupakan berupa alur sistem, rancangan desain, dan pembuatan sistem informasi Implementasi Sistem Pelaksanaan pengujian sistem dan penerapan sistem dilapangan. Tahapan ini juga mencakup evaluasi sistem

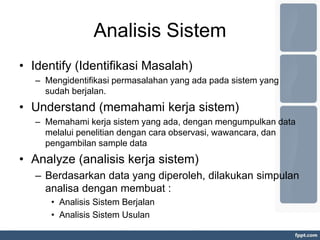

- 6. Analisis Sistem Identify (Identifikasi Masalah) Mengidentifikasi permasalahan yang ada pada sistem yang sudah berjalan. Understand (memahami kerja sistem) Memahami kerja sistem yang ada, dengan mengumpulkan data melalui penelitian dengan cara observasi, wawancara, dan pengambilan sample data Analyze (analisis kerja sistem) Berdasarkan data yang diperoleh, dilakukan simpulan analisa dengan membuat : Analisis Sistem Berjalan Analisis Sistem Usulan

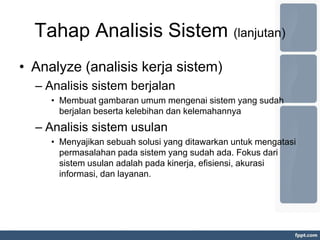

- 7. Tahap Analisis Sistem (lanjutan) Analyze (analisis kerja sistem) Analisis sistem berjalan Membuat gambaran umum mengenai sistem yang sudah berjalan beserta kelebihan dan kelemahannya Analisis sistem usulan Menyajikan sebuah solusi yang ditawarkan untuk mengatasi permasalahan pada sistem yang sudah ada. Fokus dari sistem usulan adalah pada kinerja, efisiensi, akurasi informasi, dan layanan.

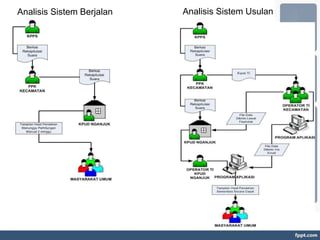

- 8. Analisis Sistem UsulanAnalisis Sistem Berjalan
- 9. Pengembangan Sistem Desain sistem CD (Context Diagram) DFD (Data Flow Diagram) Flowchart Desain Database ERD (Entity Relationship Database) Struktur Database Kamus Data Desain Menu Rancangan Interface menu Desain Input-Output Pembuatan Interface Program Listing Program

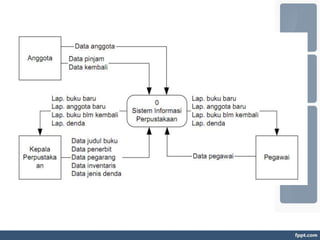

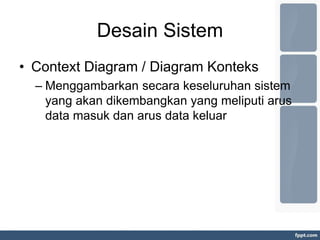

- 10. Desain Sistem Context Diagram / Diagram Konteks Menggambarkan secara keseluruhan sistem yang akan dikembangkan yang meliputi arus data masuk dan arus data keluar

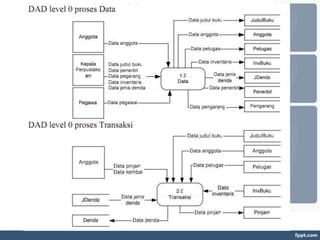

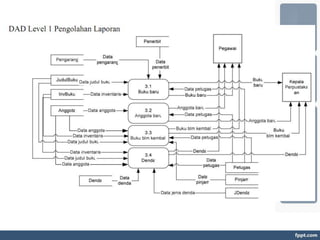

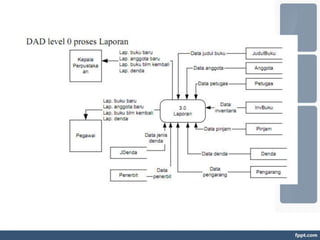

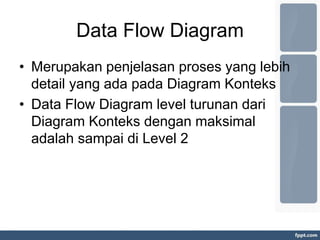

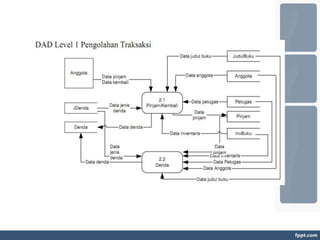

- 13. Data Flow Diagram Merupakan penjelasan proses yang lebih detail yang ada pada Diagram Konteks Data Flow Diagram level turunan dari Diagram Konteks dengan maksimal adalah sampai di Level 2

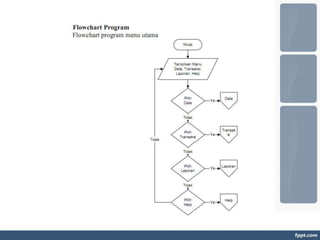

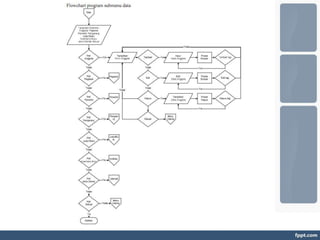

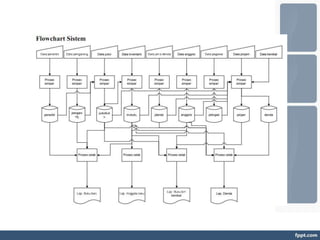

- 19. Flowchart Merupakan gambaran alur program / prosedur sistem secara logika Digambar dalam bentuk notasi / bagan

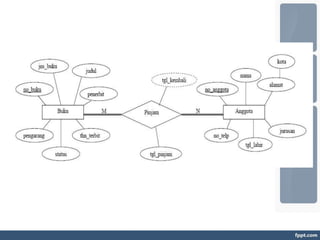

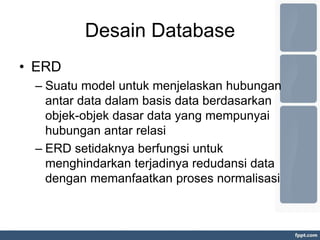

- 23. Desain Database ERD Suatu model untuk menjelaskan hubungan antar data dalam basis data berdasarkan objek-objek dasar data yang mempunyai hubungan antar relasi ERD setidaknya berfungsi untuk menghindarkan terjadinya redudansi data dengan memanfaatkan proses normalisasi

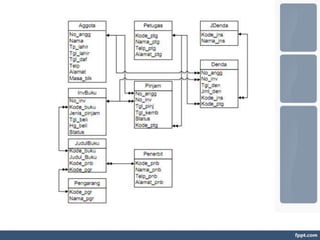

- 26. Struktur Database Pada struktur database yang penting untuk diperhatikan adalah komposisi : Nama Tabel Nama Field Tipe Data Field Size Penunjukkan PK dan FK

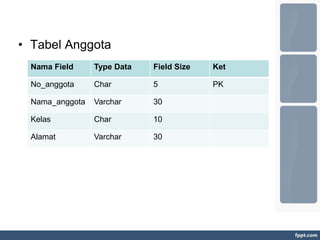

- 27. Nama Field Type Data Field Size Ket No_anggota Char 5 PK Nama_anggota Varchar 30 Kelas Char 10 Alamat Varchar 30 Tabel Anggota
