Dokumen ini menjelaskan tentang pengertian, jenis, dan cara kerja aki (air accumulator) yang berisi larutan asam sulfat sebagai penghantar elektrolit. Aki memiliki dua kutub dan berfungsi sebagai media penyimpanan serta pemasok arus listrik. Terdapat variasi jenis aki seperti aki basah, kering, dan low maintenance dengan berbagai keuntungan dan kerugian masing-masing.
Seputar Air accumulator
- 1. AIR ACCUMULATOR Muhamad Arief Prayugo X TKR6

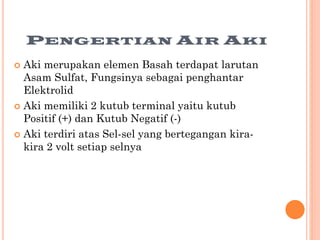

- 2. PENGERTIAN AIR AKI Aki merupakan elemen Basah terdapat larutan Asam Sulfat, Fungsinya sebagai penghantar Elektrolid Aki memiliki 2 kutub terminal yaitu kutub Positif (+) dan Kutub Negatif (-) Aki terdiri atas Sel-sel yang bertegangan kirakira 2 volt setiap selnya

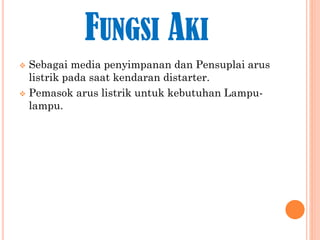

- 3. FUNGSI AKI Sebagai media penyimpanan dan Pensuplai arus listrik pada saat kendaran distarter. Pemasok arus listrik untuk kebutuhan Lampulampu.

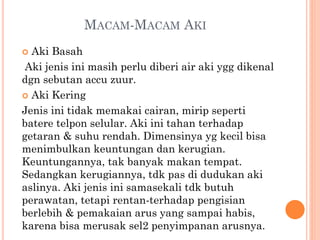

- 4. MACAM-MACAM AKI Aki Basah Aki jenis ini masih perlu diberi air aki ygg dikenal dgn sebutan accu zuur. Aki Kering Jenis ini tidak memakai cairan, mirip seperti batere telpon selular. Aki ini tahan terhadap getaran & suhu rendah. Dimensinya yg kecil bisa menimbulkan keuntungan dan kerugian. Keuntungannya, tak banyak makan tempat. Sedangkan kerugiannya, tdk pas di dudukan aki aslinya. Aki jenis ini samasekali tdk butuh perawatan, tetapi rentan-terhadap pengisian berlebih & pemakaian arus yang sampai habis, karena bisa merusak sel2 penyimpanan arusnya.

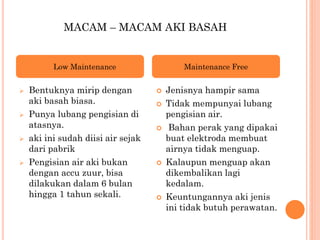

- 5. MACAM – MACAM AKI BASAH Low Maintenance Bentuknya mirip dengan aki basah biasa. Punya lubang pengisian di atasnya. aki ini sudah diisi air sejak dari pabrik Pengisian air aki bukan dengan accu zuur, bisa dilakukan dalam 6 bulan hingga 1 tahun sekali. Maintenance Free Jenisnya hampir sama Tidak mempunyai lubang pengisian air. Bahan perak yang dipakai buat elektroda membuat airnya tidak menguap. Kalaupun menguap akan dikembalikan lagi kedalam. Keuntungannya aki jenis ini tidak butuh perawatan.

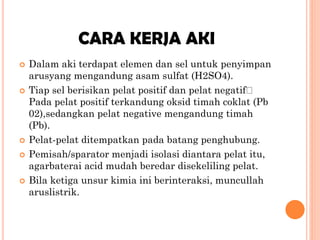

- 6. CARA KERJA AKI Dalam aki terdapat elemen dan sel untuk penyimpan arusyang mengandung asam sulfat (H2SO4). Tiap sel berisikan pelat positif dan pelat negatif Pada pelat positif terkandung oksid timah coklat (Pb 02),sedangkan pelat negative mengandung timah (Pb). Pelat-pelat ditempatkan pada batang penghubung. Pemisah/sparator menjadi isolasi diantara pelat itu, agarbaterai acid mudah beredar disekeliling pelat. Bila ketiga unsur kimia ini berinteraksi, muncullah aruslistrik.

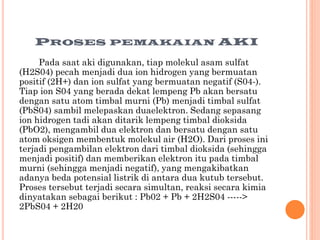

- 7. PROSES PEMAKAIAN AKI Pada saat aki digunakan, tiap molekul asam sulfat (H2S04) pecah menjadi dua ion hidrogen yang bermuatan positif (2H+) dan ion sulfat yang bermuatan negatif (S04-). Tiap ion S04 yang berada dekat lempeng Pb akan bersatu dengan satu atom timbal murni (Pb) menjadi timbal sulfat (PbS04) sambil melepaskan duaelektron. Sedang sepasang ion hidrogen tadi akan ditarik lempeng timbal dioksida (PbO2), mengambil dua elektron dan bersatu dengan satu atom oksigen membentuk molekul air (H2O). Dari proses ini terjadi pengambilan elektron dari timbal dioksida (sehingga menjadi positif) dan memberikan elektron itu pada timbal murni (sehingga menjadi negatif), yang mengakibatkan adanya beda potensial listrik di antara dua kutub tersebut. Proses tersebut terjadi secara simultan, reaksi secara kimia dinyatakan sebagai berikut : Pb02 + Pb + 2H2S04 -----> 2PbS04 + 2H20

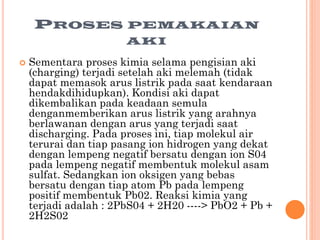

- 8. PROSES PEMAKAIAN AKI Sementara proses kimia selama pengisian aki (charging) terjadi setelah aki melemah (tidak dapat memasok arus listrik pada saat kendaraan hendakdihidupkan). Kondisi aki dapat dikembalikan pada keadaan semula denganmemberikan arus listrik yang arahnya berlawanan dengan arus yang terjadi saat discharging. Pada proses ini, tiap molekul air terurai dan tiap pasang ion hidrogen yang dekat dengan lempeng negatif bersatu dengan ion S04 pada lempeng negatif membentuk molekul asam sulfat. Sedangkan ion oksigen yang bebas bersatu dengan tiap atom Pb pada lempeng positif membentuk Pb02. Reaksi kimia yang terjadi adalah : 2PbS04 + 2H20 ----> PbO2 + Pb + 2H2S02

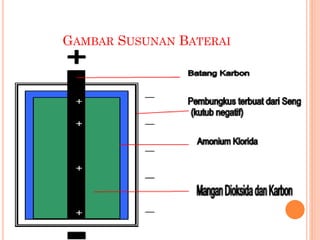

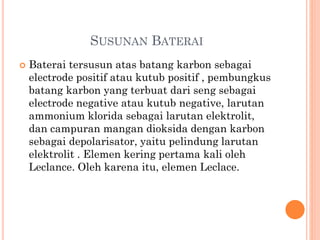

- 9. SUSUNAN BATERAI Baterai tersusun atas batang karbon sebagai electrode positif atau kutub positif , pembungkus batang karbon yang terbuat dari seng sebagai electrode negative atau kutub negative, larutan ammonium klorida sebagai larutan elektrolit, dan campuran mangan dioksida dengan karbon sebagai depolarisator, yaitu pelindung larutan elektrolit . Elemen kering pertama kali oleh Leclance. Oleh karena itu, elemen Leclace.

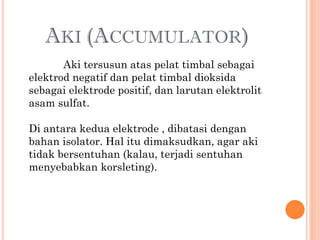

- 11. AKI (ACCUMULATOR) Aki tersusun atas pelat timbal sebagai elektrod negatif dan pelat timbal dioksida sebagai elektrode positif, dan larutan elektrolit asam sulfat. Di antara kedua elektrode , dibatasi dengan bahan isolator. Hal itu dimaksudkan, agar aki tidak bersentuhan (kalau, terjadi sentuhan menyebabkan korsleting).
- 13. THE END. Sumber : http://www.slideshare.net/vika067/carakerja-aki-fisika
