WebRTC SFU Mediasoup Sample update
- 1. meidasoup アップデート OSSのSFU meidasoup 最新情報 WebRTC Meetup Tokyo #15 インフォコム株式会社 がねこまさし @massie_g 2017.06.13 1

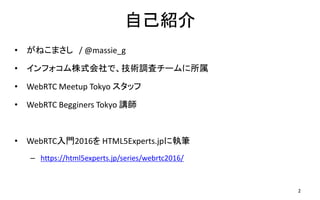

- 2. 自己紹介 ? がねこまさし / @massie_g ? インフォコム株式会社で、技術調査チームに所属 ? WebRTC Meetup Tokyo スタッフ ? WebRTC Begginers Tokyo 講師 ? WebRTC入門2016を HTML5Experts.jpに執筆 – https://html5experts.jp/series/webrtc2016/ 2

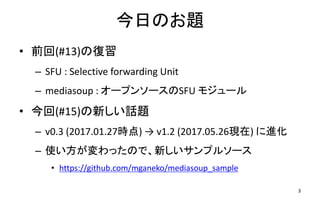

- 3. 今日のお題 ? 前回(#13)の復習 – SFU : Selective forwarding Unit – mediasoup : オープンソースのSFU モジュール ? 今回(#15)の新しい話題 – v0.3 (2017.01.27時点) → v1.2 (2017.05.26現在) に進化 – 使い方が変わったので、新しいサンプルソース ? https://github.com/mganeko/mediasoup_sample 3

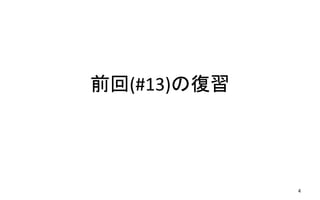

- 4. 前回(#13)の復習 4

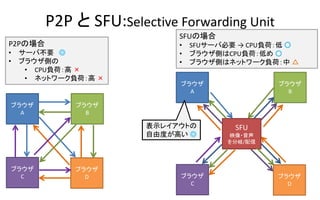

- 5. P2P と SFU:Selective Forwarding Unit ブラウザ A ブラウザ B ブラウザ D ブラウザ C P2Pの場合 ? サーバ不要 ◎ ? ブラウザ側の ? CPU負荷：高 × ? ネットワーク負荷：高 × 5 ブラウザ A ブラウザ B ブラウザ D ブラウザ C SFU 映像?音声 を分岐/配信 SFUの場合 ? SFUサーバ必要 → CPU負荷：低 ○ ? ブラウザ側はCPU負荷：低め ○ ? ブラウザ側はネットワーク負荷：中 △ 表示レイアウトの 自由度が高い ◎

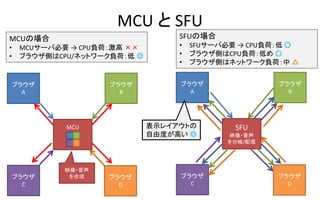

- 6. MCU と SFU 6 ブラウザ A ブラウザ B ブラウザ D ブラウザ C SFU 映像?音声 を分岐/配信 ブラウザ A ブラウザ B ブラウザ D ブラウザ C MCU 映像?音声 を合成 MCUの場合 ? MCUサーバ必要 → CPU負荷：激高 ×× ? ブラウザ側はCPU/ネットワーク負荷：低 ◎ SFUの場合 ? SFUサーバ必要 → CPU負荷：低 ○ ? ブラウザ側はCPU負荷：低め ○ ? ブラウザ側はネットワーク負荷：中 △ 表示レイアウトの 自由度が高い ◎

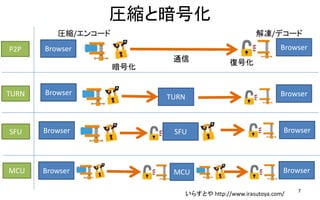

- 7. 圧縮と暗号化 7 Browser いらすとや http://www.irasutoya.com/ BrowserP2P 圧縮/エンコード 暗号化 通信 復号化 解凍/デコード TURN Browser TURN Browser SFU MCU Browser SFU Browser Browser MCU Browser

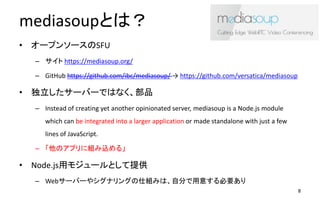

- 8. mediasoupとは？ ? オープンソースのSFU – サイト https://mediasoup.org/ – GitHub https://github.com/ibc/mediasoup/ → https://github.com/versatica/mediasoup ? 独立したサーバーではなく、部品 – Instead of creating yet another opinionated server, mediasoup is a Node.js module which can be integrated into a larger application or made standalone with just a few lines of JavaScript. – 「他のアプリに組み込める」 ? Node.js用モジュールとして提供 – Webサーバーやシグナリングの仕組みは、自分で用意する必要あり 8

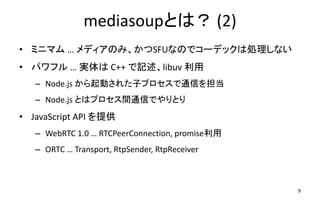

- 9. mediasoupとは？ (2) ? ミニマム … メディアのみ、かつSFUなのでコーデックは処理しない ? パワフル … 実体は C++ で記述、libuv 利用 – Node.js から起動された子プロセスで通信を担当 – Node.js とはプロセス間通信でやりとり ? JavaScript API を提供 – WebRTC 1.0 … RTCPeerConnection, promise利用 – ORTC … Transport, RtpSender, RtpReceiver 9

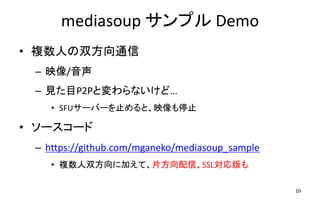

- 10. mediasoup サンプル Demo 10 ? 複数人の双方向通信 – 映像/音声 – 見た目P2Pと変わらないけど… ? SFUサーバーを止めると、映像も停止 ? ソースコード – https://github.com/mganeko/mediasoup_sample ? 複数人双方向に加えて、片方向配信、SSL対応版も

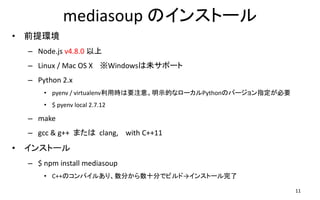

- 11. mediasoup のインストール ? 前提環境 – Node.js v4.8.0 以上 – Linux / Mac OS X ※Windowsは未サポート – Python 2.x ? pyenv / virtualenv利用時は要注意。明示的なローカルPythonのバージョン指定が必要 ? $ pyenv local 2.7.12 – make – gcc & g++ または clang, with C++11 ? インストール – $ npm install mediasoup ? C++のコンパイルあり、数分から数十分でビルド→インストール完了 11

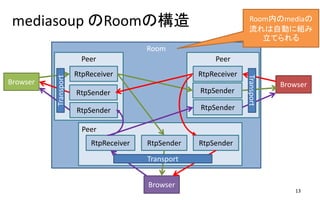

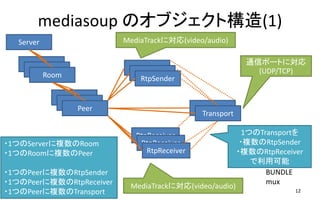

- 13. mediasoup のRoomの構造 13 Room Peer RtpReceiver RtpSender Browser Browser Peer RtpReceiver RtpSender Peer Browser RtpReceiver RtpSender RtpSender RtpSender RtpSender Room内のmediaの 流れは自動に組み 立てられる Transport Transport Transport

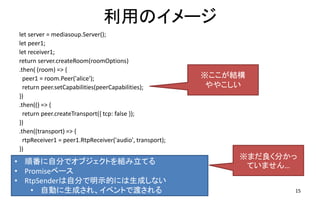

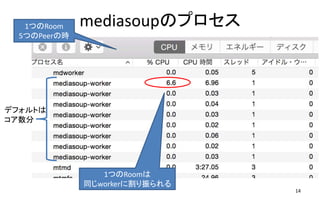

- 15. 利用のイメージ let server = mediasoup.Server(); let peer1; let receiver1; return server.createRoom(roomOptions) .then( (room) => { peer1 = room.Peer('alice'); return peer.setCapabilities(peerCapabilities); }) .then(() => { return peer.createTransport({ tcp: false }); }) .then((transport) => { rtpReceiver1 = peer1.RtpReceiver('audio', transport); }) 15 ? 順番に自分でオブジェクトを組み立てる ? Promiseベース ? RtpSenderは自分で明示的には生成しない ? 自動に生成され、イベントで渡される ※まだ良く分かっ ていません… ※ここが結構 ややこしい

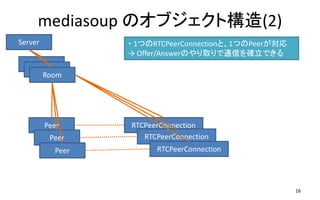

- 16. mediasoup のオブジェクト構造(2) 16 Server Room Room Room Peer Peer Peer RTCPeerConnection ? 1つのRTCPeerConnectionと、1つのPeerが対応 → Offer/Answerのやり取りで通信を確立できる RTCPeerConnection RTCPeerConnection

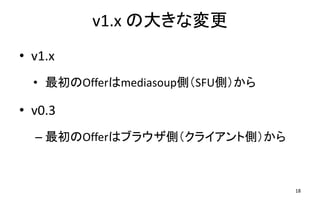

- 18. v1.x の大きな変更 ? v1.x ? 最初のOfferはmediasoup側（SFU側）から ? v0.3 – 最初のOfferはブラウザ側（クライアント側）から 18

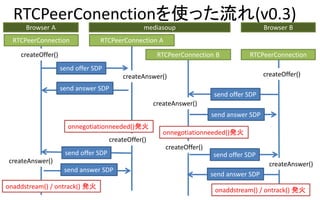

- 19. RTCPeerConenctionを使った流れ(v0.3) 19 Browser A RTCPeerConnection mediasoup RTCPeerConnection A Browser B send offer SDP send offer SDP send answer SDP send answer SDP onnegotiationneeded()発火 onnegotiationneeded()発火 RTCPeerConnection B RTCPeerConnection send answer SDP onaddstream() / ontrack() 発火 send offer SDP send offer SDP send answer SDP onaddstream() / ontrack() 発火 createOffer() createAnswer() createOffer() createAnswer() createOffer() createAnswer() createOffer() createAnswer()

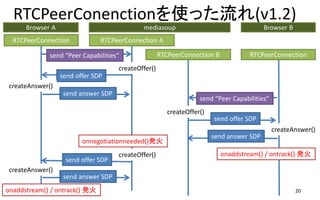

- 20. RTCPeerConenctionを使った流れ(v1.2) 20 Browser A RTCPeerConnection mediasoup RTCPeerConnection A Browser B send “Peer Capabilities” send offer SDP send answer SDP send offer SDP onnegotiationneeded()発火 RTCPeerConnection B RTCPeerConnection send answer SDP onaddstream() / ontrack() 発火 onaddstream() / ontrack() 発火 createOffer() createOffer() createAnswer() createOffer() createAnswer() createAnswer() send “Peer Capabilities” send answer SDP send offer SDP

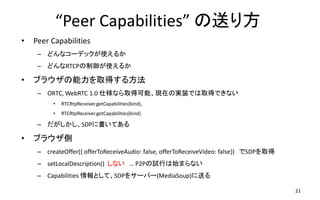

- 21. “Peer Capabilities” の送り方 ? Peer Capabilities – どんなコーデックが使えるか – どんなRTCPの制御が使えるか ? ブラウザの能力を取得する方法 – ORTC, WebRTC 1.0 仕様なら取得可能、現在の実装では取得できない ? RTCRtpSender.getCapabilities(kind), ? RTCRtpReceiver.getCapabilities(kind) – だがしかし、SDPに書いてある ? ブラウザ側 – createOffer({ offerToReceiveAudio: false, offerToReceiveVideo: false}) でSDPを取得 – setLocalDescription() しない … P2Pの試行は始まらない – Capabilities 情報として、SDPをサーバー(MediaSoup)に送る 21

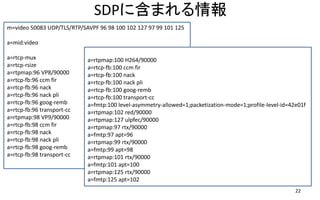

- 22. SDPに含まれる情報 22 m=video 50083 UDP/TLS/RTP/SAVPF 96 98 100 102 127 97 99 101 125 a=mid:video a=rtcp-mux a=rtcp-rsize a=rtpmap:96 VP8/90000 a=rtcp-fb:96 ccm fir a=rtcp-fb:96 nack a=rtcp-fb:96 nack pli a=rtcp-fb:96 goog-remb a=rtcp-fb:96 transport-cc a=rtpmap:98 VP9/90000 a=rtcp-fb:98 ccm fir a=rtcp-fb:98 nack a=rtcp-fb:98 nack pli a=rtcp-fb:98 goog-remb a=rtcp-fb:98 transport-cc a=rtpmap:100 H264/90000 a=rtcp-fb:100 ccm fir a=rtcp-fb:100 nack a=rtcp-fb:100 nack pli a=rtcp-fb:100 goog-remb a=rtcp-fb:100 transport-cc a=fmtp:100 level-asymmetry-allowed=1;packetization-mode=1;profile-level-id=42e01f a=rtpmap:102 red/90000 a=rtpmap:127 ulpfec/90000 a=rtpmap:97 rtx/90000 a=fmtp:97 apt=96 a=rtpmap:99 rtx/90000 a=fmtp:99 apt=98 a=rtpmap:101 rtx/90000 a=fmtp:101 apt=100 a=rtpmap:125 rtx/90000 a=fmtp:125 apt=102

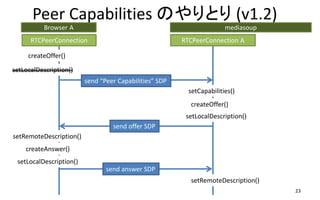

- 23. Peer Capabilities のやりとり (v1.2) 23 Browser A RTCPeerConnection mediasoup RTCPeerConnection A send “Peer Capabilities” SDP send offer SDP createOffer() createAnswer() setLocalDescription() setCapabilities() createOffer() setRemoteDescription() setLocalDescription() setLocalDescription() send answer SDP setRemoteDescription()

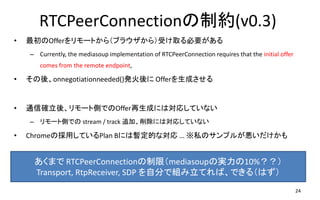

- 24. RTCPeerConnectionの制約(v0.3) ? 最初のOfferをリモートから（ブラウザから）受け取る必要がある – Currently, the mediasoup implementation of RTCPeerConnection requires that the initial offer comes from the remote endpoint, ? その後、onnegotiationneeded()発火後に Offerを生成させる ? 通信確立後、リモート側でのOffer再生成には対応していない – リモート側での stream / track 追加、削除には対応していない ? Chromeの採用しているPlan Bには暫定的な対応 … ※私のサンプルが悪いだけかも 24 あくまで RTCPeerConnectionの制限（mediasoupの実力の10%？？） Transport, RtpReceiver, SDP を自分で組み立てれば、できる（はず）

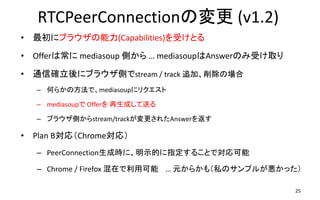

- 25. RTCPeerConnectionの変更 (v1.2) ? 最初にブラウザの能力(Capabilities)を受けとる ? Offerは常に mediasoup 側から … mediasoupはAnswerのみ受け取り ? 通信確立後にブラウザ側でstream / track 追加、削除の場合 – 何らかの方法で、mediasoupにリクエスト – mediasoupで Offerを 再生成して送る – ブラウザ側からstream/trackが変更されたAnswerを返す ? Plan B対応（Chrome対応） – PeerConnection生成時に、明示的に指定することで対応可能 – Chrome / Firefox 混在で利用可能 … 元からかも（私のサンプルが悪かった） 25

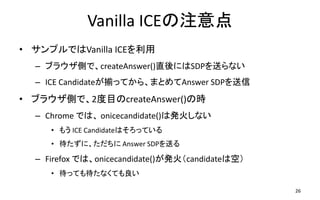

- 26. Vanilla ICEの注意点 ? サンプルではVanilla ICEを利用 – ブラウザ側で、createAnswer()直後にはSDPを送らない – ICE Candidateが揃ってから、まとめてAnswer SDPを送信 ? ブラウザ側で、2度目のcreateAnswer()の時 – Chrome では、 onicecandidate()は発火しない ? もう ICE Candidateはそろっている ? 待たずに、ただちに Answer SDPを送る – Firefox では、onicecandidate()が発火（candidateは空） ? 待っても待たなくても良い 26

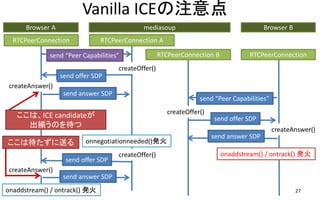

- 27. Vanilla ICEの注意点 27 Browser A RTCPeerConnection mediasoup RTCPeerConnection A Browser B send “Peer Capabilities” send offer SDP send answer SDP send offer SDP onnegotiationneeded()発火 RTCPeerConnection B RTCPeerConnection send answer SDP onaddstream() / ontrack() 発火 onaddstream() / ontrack() 発火 createOffer() createOffer() createAnswer() createOffer() createAnswer() createAnswer() send “Peer Capabilities” send answer SDP send offer SDP ここは、ICE candidateが 出揃うのを待つ ここは待たずに送る

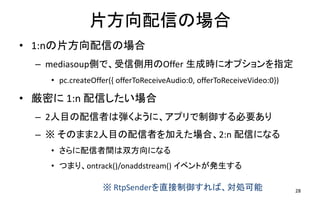

- 28. 片方向配信の場合 ? 1:nの片方向配信の場合 – mediasoup側で、受信側用のOffer 生成時にオプションを指定 ? pc.createOffer({ offerToReceiveAudio:0, offerToReceiveVideo:0}) ? 厳密に 1:n 配信したい場合 – 2人目の配信者は弾くように、アプリで制御する必要あり – ※ そのまま2人目の配信者を加えた場合、2:n 配信になる ? さらに配信者間は双方向になる ? つまり、ontrack()/onaddstream() イベントが発生する 28※ RtpSenderを直接制御すれば、対処可能

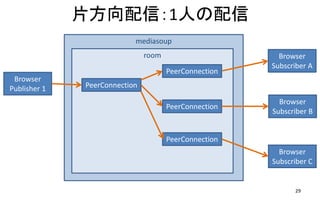

- 29. mediasoup 片方向配信：1人の配信 29 Browser Publisher 1 room Browser Subscriber A Browser Subscriber B Browser Subscriber C PeerConnection PeerConnection PeerConnection PeerConnection

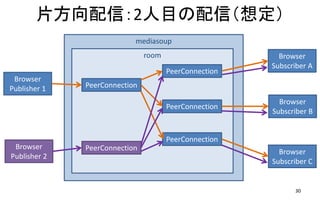

- 30. mediasoup 片方向配信：2人目の配信（想定） 30 Browser Publisher 1 room Browser Subscriber A Browser Subscriber B Browser Subscriber C PeerConnection PeerConnection PeerConnection PeerConnection Browser Publisher 2 PeerConnection

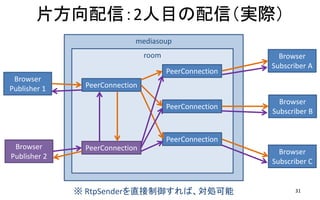

- 31. mediasoup 片方向配信：2人目の配信（実際） 31 Browser Publisher 1 room Browser Subscriber A Browser Subscriber B Browser Subscriber C PeerConnection PeerConnection PeerConnection PeerConnection Browser Publisher 2 PeerConnection ※ RtpSenderを直接制御すれば、対処可能

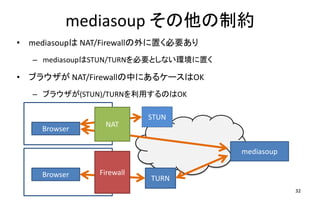

- 32. mediasoup その他の制約 ? mediasoupは NAT/Firewallの外に置く必要あり – mediasoupはSTUN/TURNを必要としない環境に置く ? ブラウザが NAT/Firewallの中にあるケースはOK – ブラウザが(STUN)/TURNを利用するのはOK 32 mediasoup Browser STUN Browser TURN NAT Firewall

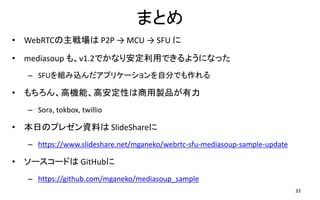

- 33. まとめ ? WebRTCの主戦場は P2P → MCU → SFU/MCUの使い分け ? mediasoup も、v1.2でかなり安定利用できるようになった – SFUを組み込んだアプリケーションを自分でも作れる ? もちろん、高機能、高安定性は商用製品が有力： Sora, tokbox, twillio ? 本日のプレゼン資料は 狠狠撸Shareに – /mganeko/webrtc-sfu-mediasoup-sample-update – English: https://speakerdeck.com/mganeko/playing-with-oss-webrtc-sfu-meidasoup-update-for-v1-dot-2 ? ソースコードは GitHubに – https://github.com/mganeko/mediasoup_sample 33

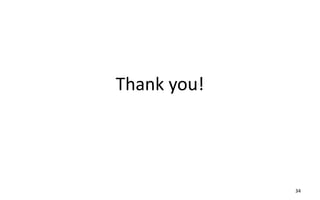

- 34. Thank you! 34
