Makoto Hirahara
第7回インプット?アウトプットを繋ぐ
5.22 2015
DIY ELECTRONICS
デザイン言語ワークショップ(電子工作)

2

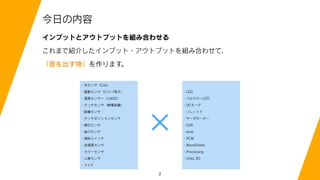

今日の内容
インプットとアウトプットを組み合わせる
これまで紹介したインプット?アウトプットを組み合わせて、
「音を出す物」を作ります。
?光センサ（Cds）
?振動センサ（ピエゾ素子）
?温度センサー（LM35）
?タッチセンサ（静電容量）
?距離センサ
?タッチポジションセンサ
?感圧センサ
?曲げセンサ
?傾斜スイッチ
?加速度センサ
?カラーセンサ
?人感センサ
?マイク
?LED
?フルカラーLED
?DCモータ
?ソレノイド
?サーボモーター
?SSR
?tone
?PCM
?WaveShield
?Processing
?Unity 3D

5

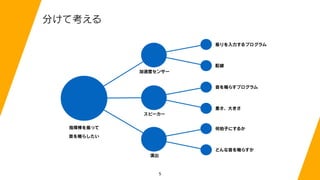

分けて考える
指揮棒を振って
音を鳴らしたい
加速度センサー
スピーカー
振りを入力するプログラム
音を鳴らすプログラム
配線
重さ、大きさ
演出
何拍子にするか
どんな音を鳴らすか

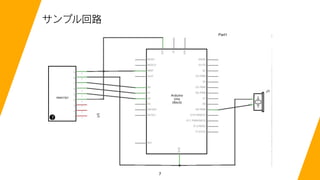

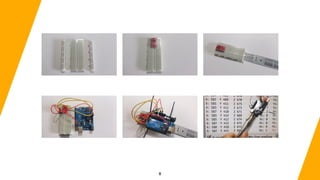

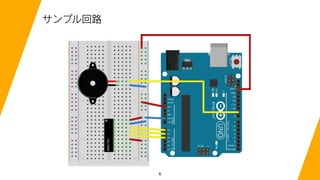

9

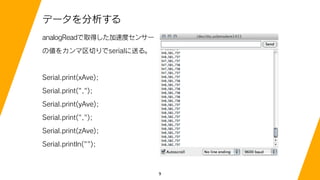

データを分析する
analogReadで取得した加速度センサー
の値をカンマ区切りでserialに送る。
Serial.print(xAve);
Serial.print(",");
Serial.print(yAve);
Serial.print(",");
Serial.print(zAve);
Serial.println("");

10

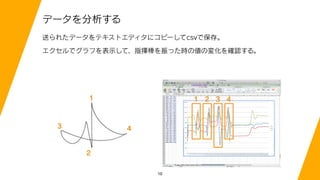

データを分析する
送られたデータをテキストエディタにコピーしてcsvで保存。
エクセルでグラフを表示して、指揮棒を振った時の値の変化を確認する。
1 2 3 41
2
3 4

11

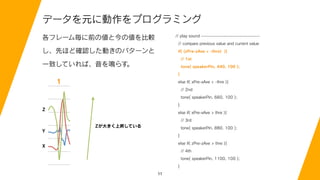

データを元に動作をプログラミング
各フレーム毎に前の値と今の値を比較
し、先ほど確認した動きのパターンと
一致していれば、音を鳴らす。
Z
Y
X
// play sound ----------------------------------
// compare previous value and current value
if( (zPre-zAve < -thre) ){
// 1st
tone( speakerPin, 440, 100 );
}
else if( xPre-xAve < -thre ){
// 2nd
}
else if( xPre-xAve > thre ){
// 3rd
}
else if( zPre-zAve > thre ){
// 4th
}
1
Zが大きく上昇している

12

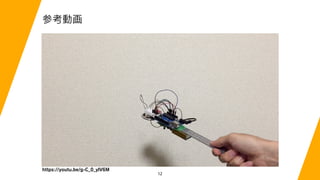

参考動画
https://youtu.be/g-C_0_ylV6M

14
レポート
提出物
? 今回の制作物の記録（写真?回路図?プログラム）
? 最終課題のプラン（説明文?スケッチ?想定するパーツ）
提出期限
5月31日（日） 23:59
授業ページより提出

15

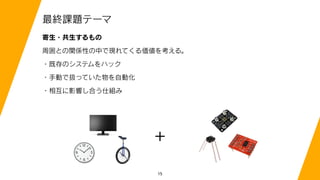

最終課題テーマ
寄生?共生するもの
周囲との関係性の中で現れてくる価値を考える。
?既存のシステムをハック
?手動で扱っていた物を自動化
?相互に影響し合う仕組み
+

17

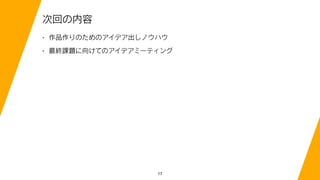

次回の内容
? 作品作りのためのアイデア出しノウハウ
? 最終課題に向けてのアイデアミーティング
