2n BATXILLERAT: CAMP MAGNÈTIC

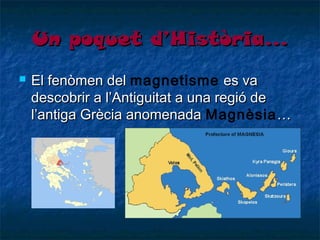

- 2. Un poquet d’Història… El fenòmen del magnetisme es va descobrir a l’Antiguitat a una regió de l’antiga Grècia anomenada Magnèsia …

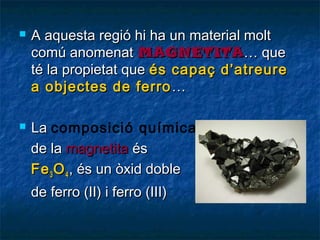

- 3. A aquesta regió hi ha un material molt comú anomenat MAGNETITA… que té la propietat que és capaç d’atreure a objectes de ferro … La composició química de la magnetita és Fe 3 O 4 , és un òxid doble de ferro (II) i ferro (III)

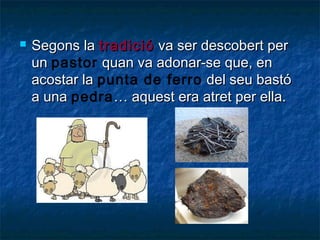

- 4. Segons la tradició va ser descobert per un pastor quan va adonar-se que, en acostar la punta de ferro del seu bastó a una pedra … aquest era atret per ella.

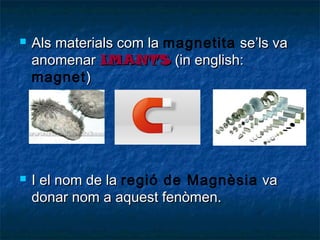

- 5. Als materials com la magnetita se’ls va anomenar IMANTS (in english: magnet ) I el nom de la regió de Magnèsia va donar nom a aquest fenòmen.

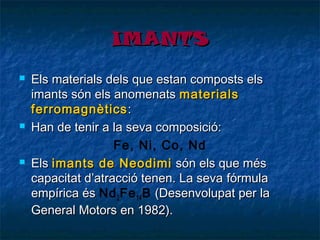

- 6. IMANTS Els materials dels que estan composts els imants són els anomenats materials ferromagnètics : Han de tenir a la seva composició: Fe, Ni, Co, Nd Els imants de Neodimi són els que més capacitat d’atracció tenen. La sevafórmula empírica és Nd 2 Fe 14 B (Desenvolupat per la General Motors en 1982).

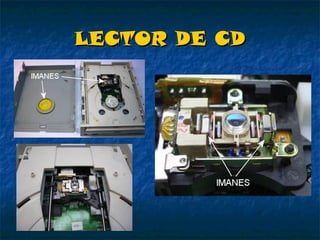

- 8. LECTOR DE CD

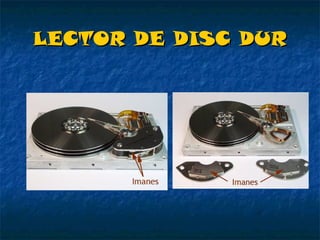

- 9. LECTOR DE DISC DUR

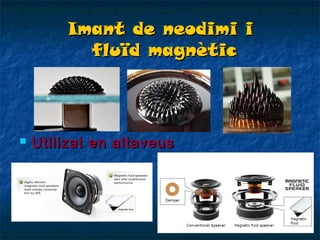

- 10. Imant de neodimi i fluïd magnètic Utilizat en altaveus

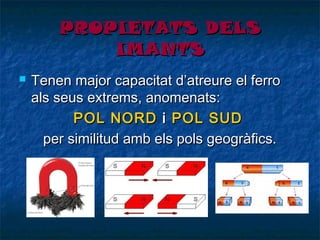

- 11. PROPIETATS DELS IMANTS Tenen major capacitat d’atreure el ferro als seus extrems, anomenats: POL NORD i POL SUD per similitud amb els pols geogràfics.

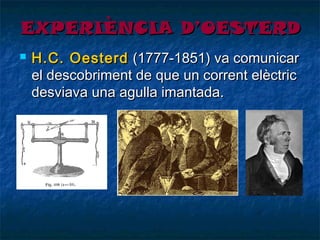

- 12. EXPERIÈNCIA D’OESTERD H.C. Oesterd (1777-1851) va comunicar el descobriment de que un corrent elèctric desviava una agulla imantada.

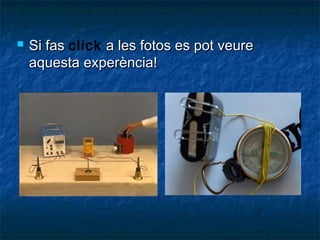

- 13. Si fas click a les fotos es pot veure aquesta experència!

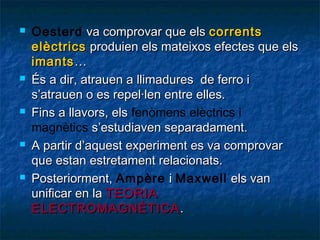

- 14. Oesterd va comprovar que els corrents elèctrics produien els mateixos efectes que els imants … És a dir, atrauen a llimadures de ferro i s’atrauen o es repel·len entre elles. Fins a llavors, els fenòmens elèctrics i magnètics s’estudiaven separadament. A partir d’aquest experiment es va comprovar que estan estretament relacionats. Posteriorment, Ampère i Maxwell els van unificar en la TEORIA ELECTROѴұÈձ䴡 .

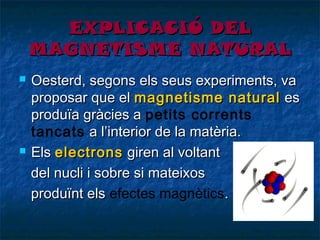

- 15. EXPLICACIÓ DEL MAGNETISME NATURAL Oesterd, segons els seus experiments, va proposar que el magnetisme natural es produïa gràcies a petits corrents tancats a l’interior de la matèria. Els electrons giren al voltant del nucli i sobre si mateixos produïnt els efectes magnètics.

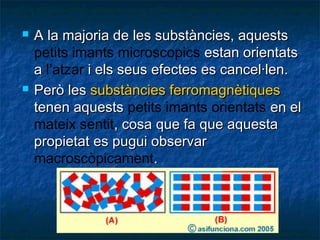

- 16. A la majoria de les substàncies, aquests petits imants microscopics estan orientats a l’atzar i els seus efectes es cancel·len. Però les substàncies ferromagnètiques tenen aquests petits imants orientats en el mateix sentit, cosa que fa que aquesta propietat es pugui observar macroscòpicament.

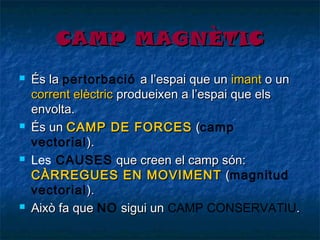

- 17. CAMP MAGNÈTIC És la pertorbació a l’espai que un imant o un corrent elèctric produeixen a l’espai que els envolta. És un CAMP DE FORCES (camp ( vectorial ). Les CAUSES que creen el camp són: CÀRREGUES EN MOVIMENT (magnitud ( vectorial ). Això fa que NO sigui un CAMP CONSERVATIU.

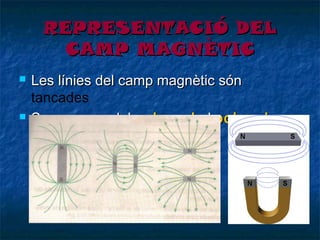

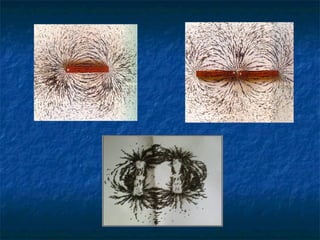

- 18. REPRESENTACIÓ DEL CAMP MAGNÈTIC Les línies del camp magnètic són tancades Sempre van del pol nord al pol sud .

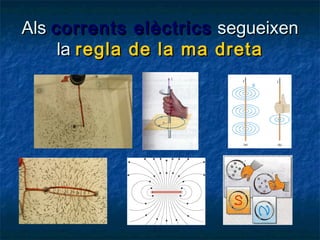

- 20. Als corrents elèctrics segueixen la regla de la ma dreta

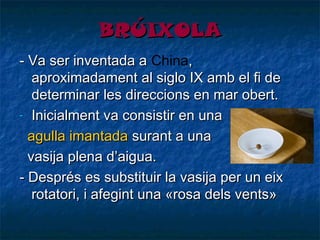

- 21. BRÚIXOLA - Va ser inventada aChina, a aproximadament alsiglo IXamb el fi de determinar les direccions en mar obert. - Inicialment va consistir en una agulla imantada surant a una vasija plena d’aigua. - Després es substituir la vasija per un eix rotatori, i afegint una «rosa dels vents»

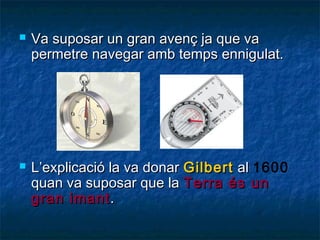

- 22. Va suposar un gran avenç ja que va permetre navegar amb temps ennigulat. L’explicació la va donar Gilbert al 1600 quan va suposar que la Terra és un gran imant .

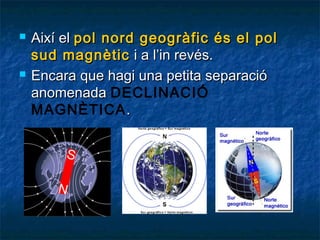

- 23. Així el pol nord geogràfic és el pol sud magnètic i a l’in revés. Encara que hagi una petita separació anomenada DECLINACIÓ ѴұÈձ䴡 .

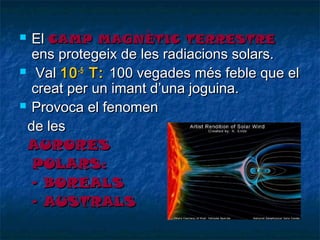

- 24. El CAMP MAGNÈTIC TERRESTRE ens protegeix de les radiacions solars. Val 10 -5 T: 100 vegades més feble que el creat per un imant d’una joguina. Provoca el fenomen de les AURORES POLARS: - BOREALS - AUSTRALS

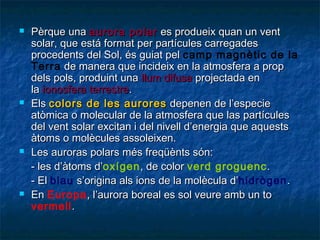

- 25. Pèrque una aurora polar es produeix quan un vent solar, que está format per partícules carregades procedents delSol, és guiat pel camp magnètic de la Terra de manera que incideix en la atmosfera a prop dels pols, produint una llum difusa projectada en laionosferaterrestre. Els colors de les aurores depenen de l’especie atòmica o molecular de la atmosfera que las partícules del vent solar excitan i del nivell d’energia que aquests àtoms o molècules assoleixen. Les auroras polars més freqüènts són: - les d’àtoms d’oxígen , de color verd groguenc . d’ - El blau s’origina als ions de la molècula d’hidrògen . d’ EnEuropa , l’aurora boreal es sol veure amb un to En vermell .
- 26. GRAN ESPECTACLE DE LA NATURALESA

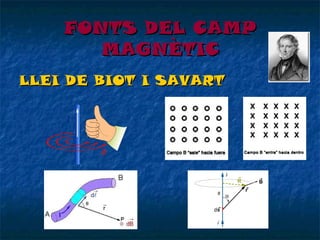

- 27. FONTS DEL CAMP MAGNÈTIC LLEI DE BIOT I SAVART

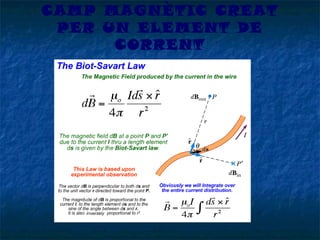

- 28. CAMP MAGNÈTIC CREAT PER UN ELEMENT DE CORRENT

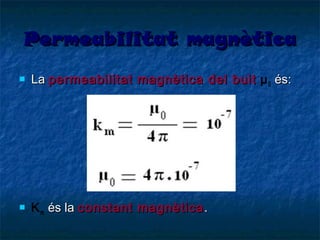

- 29. Permeabilitat magnètica La permeabilitat magnètica del buit µ 0 és: K m és la constant magnètica .

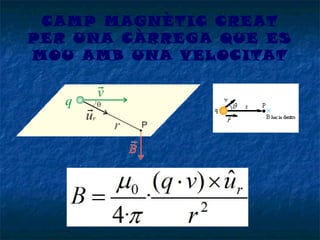

- 30. CAMP MAGNÈTIC CREAT PER UNA CÀRREGA QUE ES MOU AMB UNA VELOCITAT

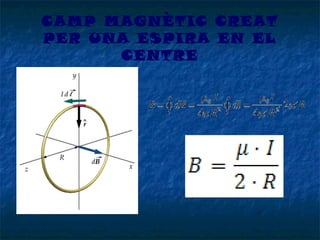

- 31. CAMP MAGNÈTIC CREAT PER UNA ESPIRA EN EL CENTRE

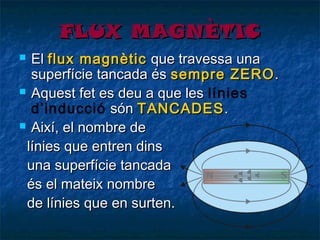

- 32. FLUX MAGNÈTIC El flux magnètic que travessa una superfície tancada és sempre ZERO . Aquest fet es deu a que les línies d’inducció són TANCADES . Així, el nombre de línies que entren dins una superfície tancada és el mateix nombre de línies que en surten.

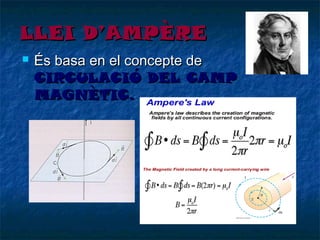

- 33. LLEI D’AMPÈRE És basa en el concepte de CIRCULACIÓ DEL CAMP MAGNÈTIC.

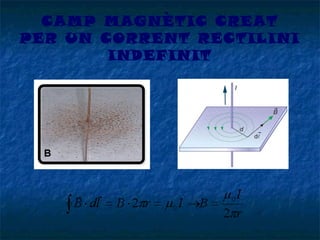

- 34. CAMP MAGNÈTIC CREAT PER UN CORRENT RECTILINI INDEFINIT

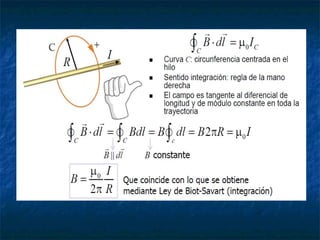

- 35. s

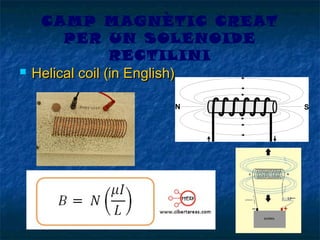

- 36. CAMP MAGNÈTIC CREAT PER UN SOLENOIDE RECTILINI Helical coil (in English)

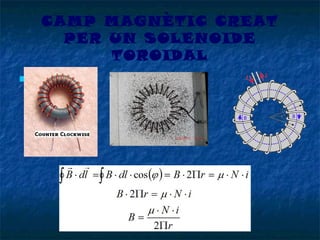

- 37. CAMP MAGNÈTIC CREAT PER UN SOLENOIDE TOROIDAL DD

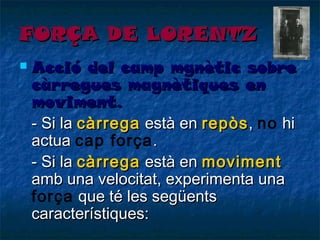

- 38. FORÇA DE LORENTZ Acció del camp mgnètic sobre càrregues magnètiques en moviment. - Si la càrrega està en repòs , no hi actua cap força . - Si la càrrega està en moviment amb una velocitat, experimenta una força que té les següents característiques:

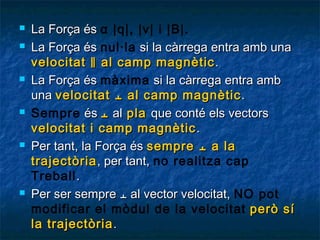

- 39. La Força és α |q|, |v| i |B|. La Força és nul·la si la càrrega entra amb una velocitat ‖ al camp magnètic . La Força és màxima si la càrrega entra amb una velocitat ﬩ al camp magnètic . Sempre és ﬩ al pla que conté els vectors velocitat i camp magnètic . Per tant, la Força és sempre ﬩ a la trajectòria , per tant, no realitza cap Treball . Per ser sempre ﬩ al vector velocitat, NO pot modificar el mòdul de la velocitat però sí la trajectòria .

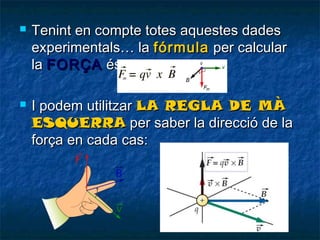

- 40. Tenint en compte totes aquestes dades experimentals… la fórmula per calcular la FORÇA és: I podem utilitzar LA REGLA DE MÀ ESQUERRA per saber la direcció de la força en cada cas:

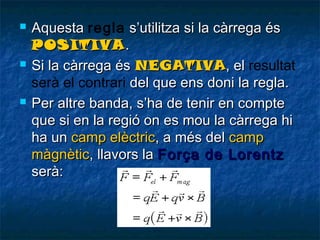

- 41. Aquesta regla s’utilitza si la càrrega és POSITIVA . Si la càrrega és NEGATIVA, el resultat serà el contrari del que ens doni la regla. Per altre banda, s’ha de tenir en compte que si en la regió on es mou la càrrega hi ha un camp elèctric, a més del camp màgnètic, llavors la Força de Lorentz serà:

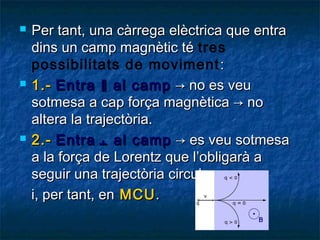

- 42. Per tant, una càrrega elèctrica que entra dins un camp magnètic té tres possibilitats de moviment : 1.- Entra ‖ al camp → no es veu sotmesa a cap força magnètica → no altera la trajectòria. 2.- Entra ﬩ al camp → es veu sotmesa a la força de Lorentz que l’obligarà a seguir una trajectòria circular i, per tant, en MCU .

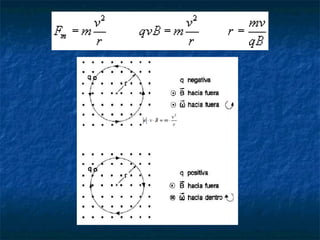

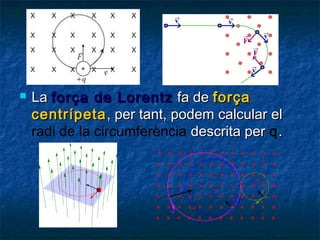

- 43. La força de Lorentz fa de força centrípeta , per tant, podem calcular el radi de la circumferència descrita per q .

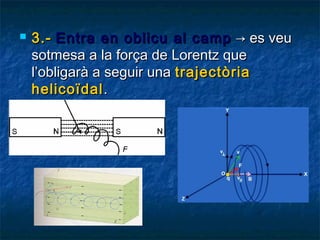

- 45. 3.- Entra en oblicu al camp → es veu sotmesa a la força de Lorentz que l’obligarà a seguir una trajectòria helicoïdal .

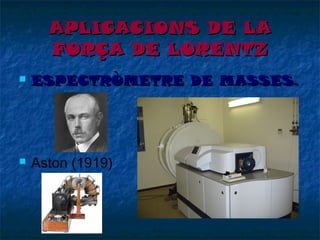

- 46. APLICACIONS DE LA FORÇA DE LORENTZ ESPECTRÒMETRE DE MASSES. Aston (1919)

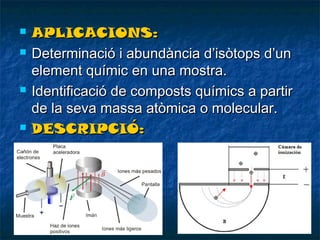

- 47. APLICACIONS: Determinació i abundància d’isòtops d’un element químic en una mostra. Identificació de composts químics a partir de la seva massa atòmica o molecular. DESCRIPCIÓ:
- 48. FUNCIONAMENT:

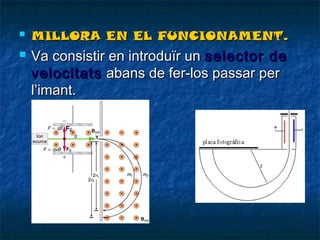

- 49. MILLORA EN EL FUNCIONAMENT. Va consistir en introduïr un selector de velocitats abans de fer-los passar per l’imant.
- 50. RESULTATS:

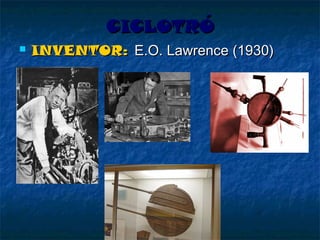

- 51. CICLOTRÓ INVENTOR: E.O. Lawrence (1930)

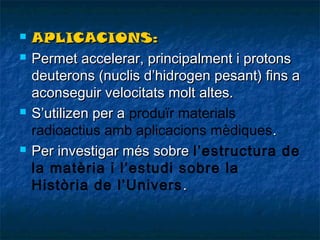

- 52. APLICACIONS: Permet accelerar, principalment i protons deuterons (nuclis d’hidrogen pesant) fins a aconseguir velocitats molt altes. S’utilizen per a produïr materials radioactius amb aplicacions mèdiques . Per investigar més sobre l’estructura de la matèria i l’estudi sobre la Història de l’Univers .

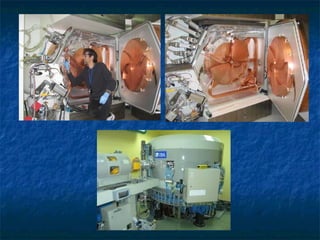

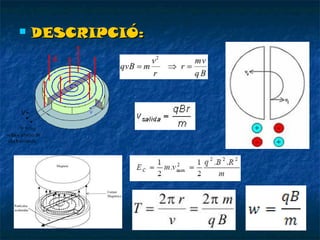

- 53. DESCRIPCIÓ:

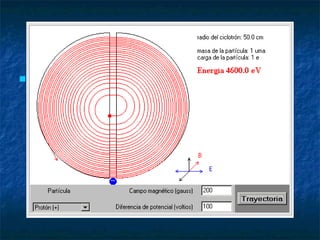

- 54. E
- 55. N

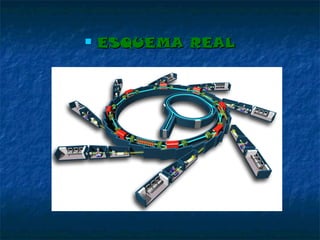

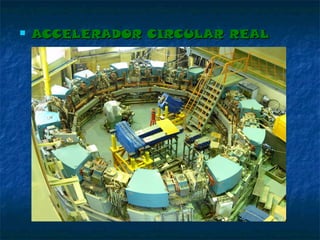

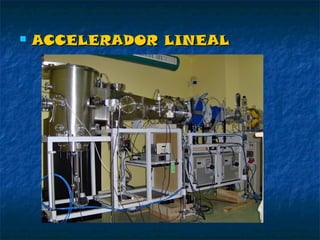

- 58. ESQUEMA REAL

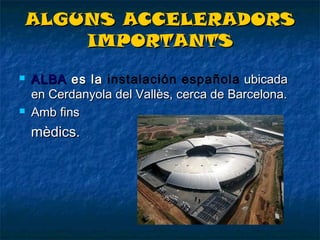

- 60. ALGUNS ACCELERADORS IMPORTANTS ALBA es la instalación española ubicada enCerdanyola del Vallès, cerca deBarcelona. Amb fins mèdics.

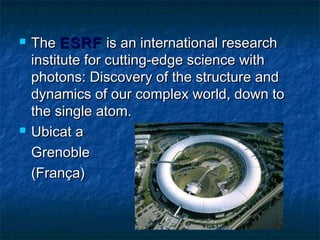

- 61. The ESRF is an international research institute for cutting-edge science with photons: Discovery of the structure and dynamics of our complex world, down to the single atom. Ubicat a Grenoble (França)

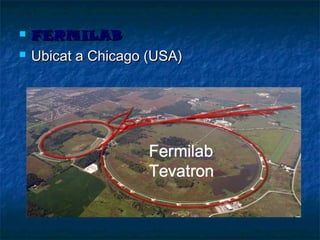

- 62. FERMILAB Ubicat a Chicago (USA)

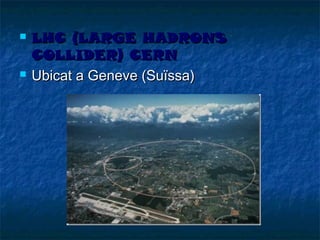

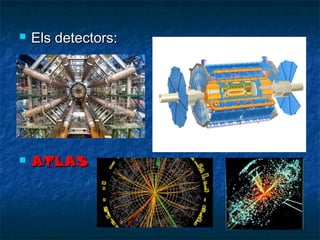

- 63. LHC (LARGE HADRONS COLLIDER) CERN Ubicat a Geneve (Suïssa)

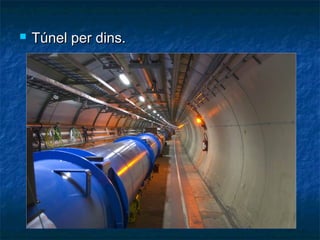

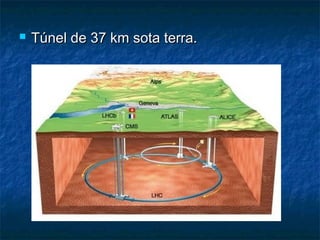

- 64. Túnel de 37 km sota terra.

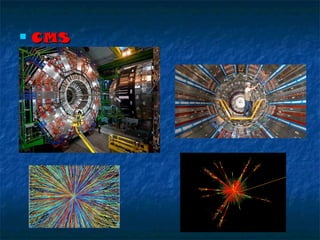

- 67. CMS

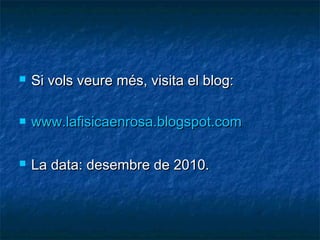

- 68. Si vols veure més, visita el blog: www.lafisicaenrosa.blogspot.com La data: desembre de 2010.

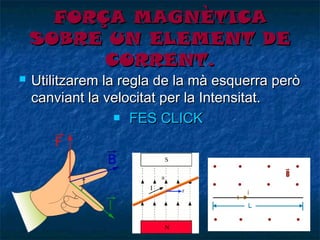

- 69. FORÇA ѴұÈձ䴡 SOBRE UN ELEMENT DE CORRENT. Utilitzarem la regla de la mà esquerra però canviant la velocitat per la Intensitat. FES CLICK

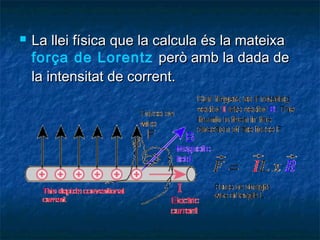

- 70. La llei física que la calcula és la mateixa força de Lorentz però amb la dada de la intensitat de corrent.

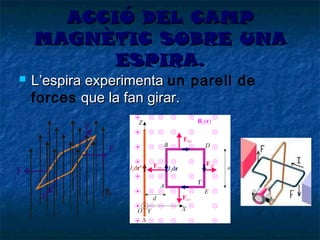

- 71. ACCIÓ DEL CAMP MAGNÈTIC SOBRE UNA ESPIRA. L’espira experimenta un parell de forces que la fan girar.

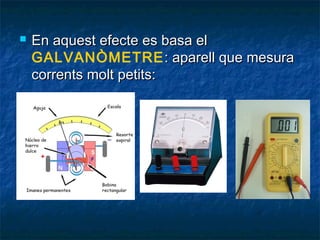

- 72. En aquest efecte es basa el GALVANÒMETRE : aparell que mesura corrents molt petits:

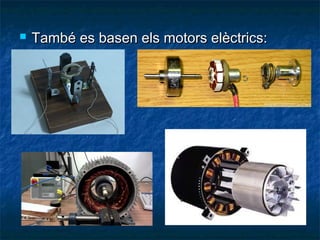

- 73. També es basen els motors elèctrics:

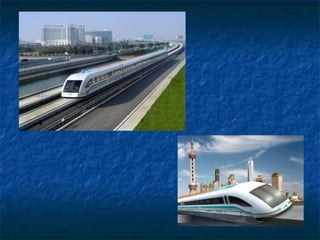

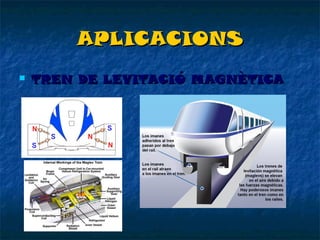

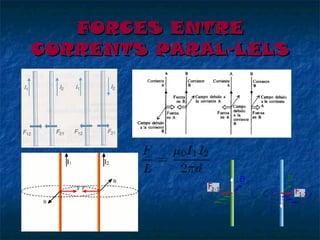

- 75. APLICACIONS TREN DE LEVITACIÓ ѴұÈձ䴡
- 77. Rosa Mª Rodríguez García-Caro Professora de física i química IES ALCÚDIA ALCÚDIA (MALLORCA)
