岐阜スーパーものづくり讲座：第6回

?
?
Shigeru Kobayashi
Shigeru Kobayashi
1 of 57
岐阜スーパーものづくり講座：組み込み手法を「プロトタイピング」する～第6回 「スパークル」を使って「柔らかい」ものづくりを体験する 2011年11月16日18:30～20:30／ソフトピアジャパン ドリームコア 2F 講師：小林 茂（岐阜県立国際情報科学芸術アカデミー［IAMAS］准教授） 協力：kiitos?岩崎 修（アニオマジックジャパン） http://www.facebook.com/iamas.jp

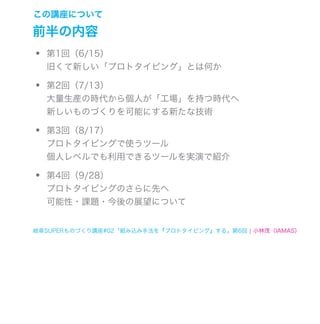

この講座について 前半の内容 ? 第1回（6/15） 旧くて新しい「プロトタイピング」とは何か ? 第2回（7/13） 大量生産の時代から個人が「工場」を持つ時代へ 新しいものづくりを可能にする新たな技術 ? 第3回（8/17） プロトタイピングで使うツール 個人レベルでも利用できるツールを実演で紹介 ? 第4回（9/28） プロトタイピングのさらに先へ 可能性?課題?今後の展望について 岐阜SUPERものづくり講座#02「組み込み手法を『プロトタイピング』する」第6回 ? 小林茂（IAMAS）

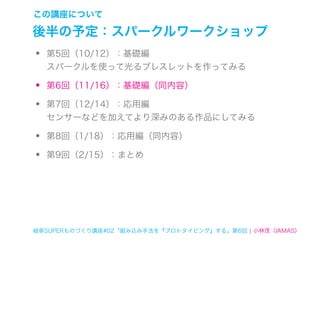

この講座について 後半の予定：スパークルワークショップ ? 第5回（10/12）：基礎編 スパークルを使って光るブレスレットを作ってみる ? 第6回（11/16）：基礎編（同内容） ? 第7回（12/14）：応用編 センサーなどを加えてより深みのある作品にしてみる ? 第8回（1/18）：応用編（同内容） ? 第9回（2/15）：まとめ 岐阜SUPERものづくり講座#02「組み込み手法を『プロトタイピング』する」第6回 ? 小林茂（IAMAS）

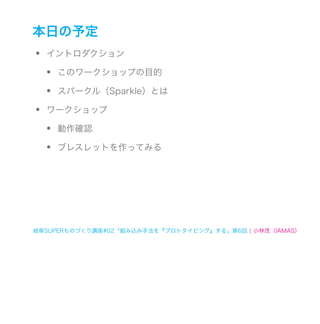

本日の予定 ? イントロダクション ? このワークショップの目的 ? スパークル（Sparkle）とは ? ワークショップ ? 動作確認 ? ブレスレットを作ってみる 岐阜SUPERものづくり講座#02「組み込み手法を『プロトタイピング』する」第6回 ? 小林茂（IAMAS）

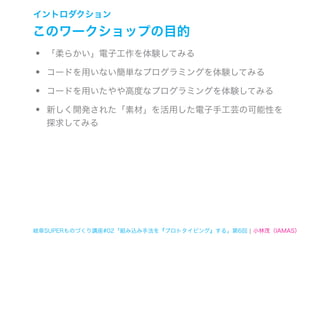

イントロダクション このワークショップの目的 ? 「柔らかい」電子工作を体験してみる ? コードを用いない簡単なプログラミングを体験してみる ? コードを用いたやや高度なプログラミングを体験してみる ? 新しく開発された「素材」を活用した電子手工芸の可能性を 探求してみる 岐阜SUPERものづくり講座#02「組み込み手法を『プロトタイピング』する」第6回 ? 小林茂（IAMAS）

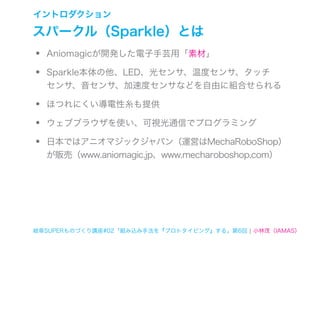

イントロダクション スパークル（Sparkle）とは ? Aniomagicが開発した電子手芸用「素材」 ? Sparkle本体の他、LED、光センサ、温度センサ、タッチ センサ、音センサ、加速度センサなどを自由に組合せられる ? ほつれにくい導電性糸も提供 ? ウェブブラウザを使い、可視光通信でプログラミング ? 日本ではアニオマジックジャパン（運営はMechaRoboShop） が販売（www.aniomagic.jp、www.mecharoboshop.com） 岐阜SUPERものづくり講座#02「組み込み手法を『プロトタイピング』する」第6回 ? 小林茂（IAMAS）

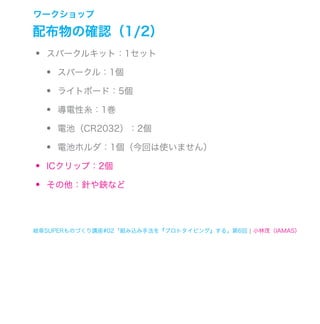

ワークショップ 配布物の確認（1/2） ? スパークルキット：1セット ? スパークル：1個 ? ライトボード：5個 ? 導電性糸：1巻 ? 電池（CR2032）：2個 ? 電池ホルダ：1個（今回は使いません） ? ICクリップ：2個 ? その他：針や鋏など 岐阜SUPERものづくり講座#02「組み込み手法を『プロトタイピング』する」第6回 ? 小林茂（IAMAS）

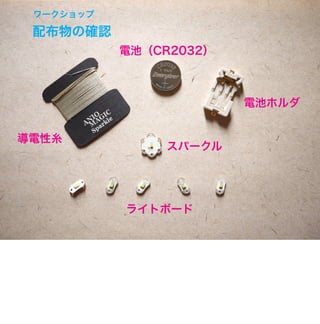

ワークショップ 配布物の確認 電池（CR2032） 電池ホルダ 導電性糸 スパークル ライトボード 岐阜SUPERものづくり講座#02「組み込み手法を『プロトタイピング』する」第6回 ? 小林茂（IAMAS）

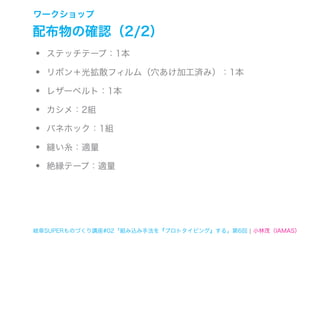

ワークショップ 配布物の確認（2/2） ? ステッチテープ：1本 ? リボン＋光拡散フィルム（穴あけ加工済み）：1本 ? レザーベルト：1本 ? カシメ：2組 ? バネホック：1組 ? 縫い糸：適量 ? 絶縁テープ：適量 岐阜SUPERものづくり講座#02「組み込み手法を『プロトタイピング』する」第6回 ? 小林茂（IAMAS）

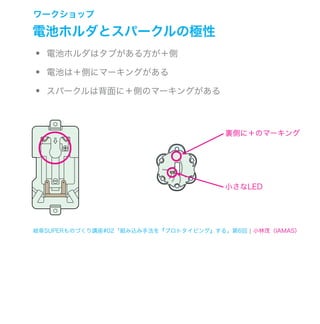

ワークショップ 電池ホルダとスパークルの極性 ? 電池ホルダはタブがある方が＋側 ? 電池は＋側にマーキングがある ? スパークルは背面に＋側のマーキングがある 裏側に＋のマーキング 小さなLED 岐阜SUPERものづくり講座#02「組み込み手法を『プロトタイピング』する」第6回 ? 小林茂（IAMAS）

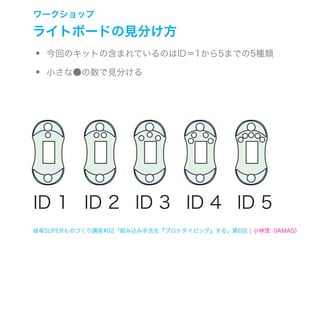

ワークショップ ライトボードの見分け方 ? 今回のキットの含まれているのはID＝1から5までの5種類 ? 小さな●の数で見分ける ID 1 ID 2 ID 3 ID 4 ID 5 岐阜SUPERものづくり講座#02「組み込み手法を『プロトタイピング』する」第6回 ? 小林茂（IAMAS）

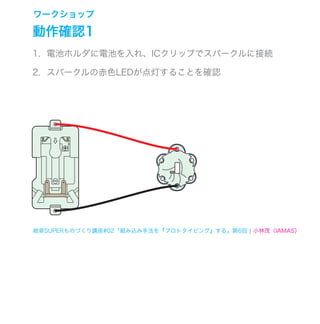

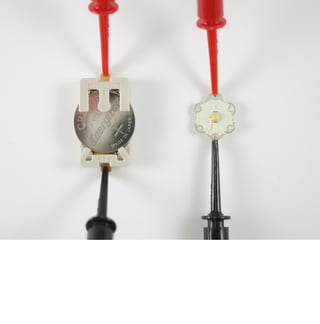

ワークショップ 動作確認1 1. 電池ホルダに電池を入れ、ICクリップでスパークルに接続 2. スパークルの赤色LEDが点灯することを確認 岐阜SUPERものづくり講座#02「組み込み手法を『プロトタイピング』する」第6回 ? 小林茂（IAMAS）

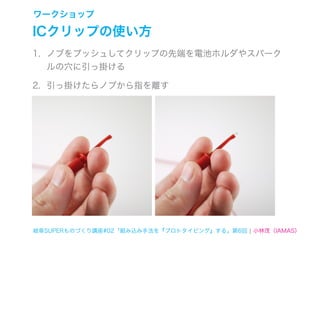

ワークショップ ICクリップの使い方 1. ノブをプッシュしてクリップの先端を電池ホルダやスパーク ルの穴に引っ掛ける 2. 引っ掛けたらノブから指を離す 岐阜SUPERものづくり講座#02「組み込み手法を『プロトタイピング』する」第6回 ? 小林茂（IAMAS）
岐阜スーパーものづくり讲座：第6回

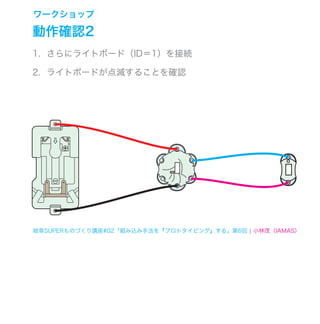

ワークショップ 動作確認2 1. さらにライトボード（ID＝1）を接続 2. ライトボードが点滅することを確認 岐阜SUPERものづくり講座#02「組み込み手法を『プロトタイピング』する」第6回 ? 小林茂（IAMAS）

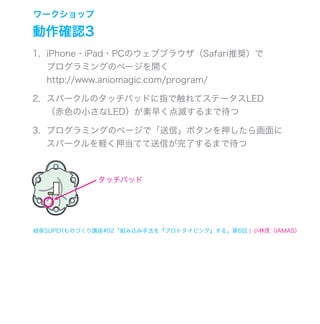

ワークショップ 動作確認3 1. iPhone?iPad?PCのウェブブラウザ（Safari推奨）で プログラミングのページを開く http://www.aniomagic.com/program/ 2. スパークルのタッチパッドに指で触れてステータスLED （赤色の小さなLED）が素早く点滅するまで待つ 3. プログラミングのページで「送信」ボタンを押したら画面に スパークルを軽く押当てて送信が完了するまで待つ タッチパッド 岐阜SUPERものづくり講座#02「組み込み手法を『プロトタイピング』する」第6回 ? 小林茂（IAMAS）

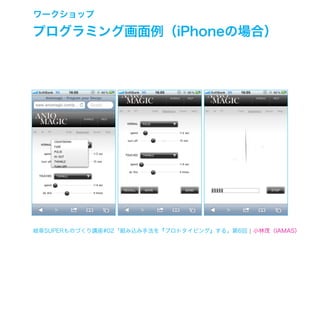

ワークショップ プログラミング画面例（iPhoneの場合） 岐阜SUPERものづくり講座#02「組み込み手法を『プロトタイピング』する」第6回 ? 小林茂（IAMAS）

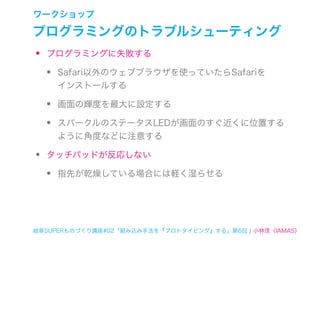

ワークショップ プログラミングのトラブルシューティング ? プログラミングに失敗する ? Safari以外のウェブブラウザを使っていたらSafariを インストールする ? 画面の輝度を最大に設定する ? スパークルのステータスLEDが画面のすぐ近くに位置する ように角度などに注意する ? タッチパッドが反応しない ? 指先が乾燥している場合には軽く湿らせる 岐阜SUPERものづくり講座#02「組み込み手法を『プロトタイピング』する」第6回 ? 小林茂（IAMAS）

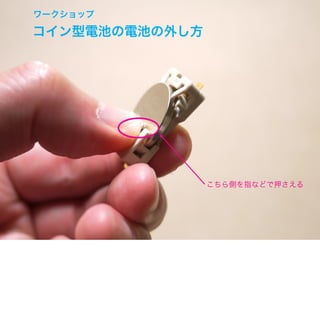

ワークショップ コイン型電池の電池の外し方 こちら側を指などで押さえる 岐阜SUPERものづくり講座#02「組み込み手法を『プロトタイピング』する」第6回 ? 小林茂（IAMAS）

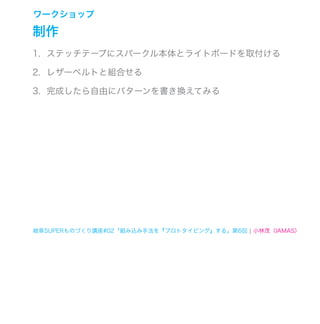

ワークショップ 制作 1. ステッチテープにスパークル本体とライトボードを取付ける 2. レザーベルトと組合せる 3. 完成したら自由にパターンを書き換えてみる 岐阜SUPERものづくり講座#02「組み込み手法を『プロトタイピング』する」第6回 ? 小林茂（IAMAS）

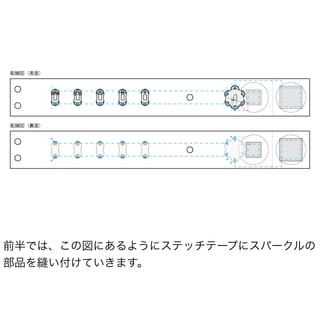

前半では、この図にあるようにステッチテープにスパークルの 部品を縫い付けていきます。

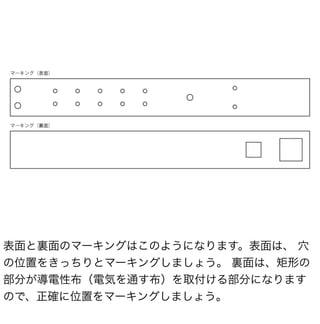

表面と裏面のマーキングはこのようになります。表面は、 穴 の位置をきっちりとマーキングしましょう。 裏面は、矩形の 部分が導電性布（電気を通す布）を取付ける部分になります ので、正確に位置をマーキングしましょう。

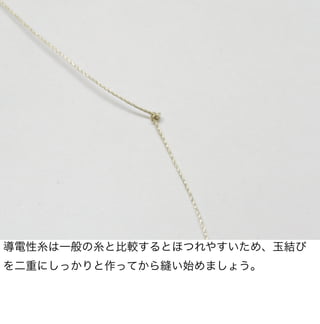

導電性糸は一般の糸と比較するとほつれやすいため、玉結び を二重にしっかりと作ってから縫い始めましょう。

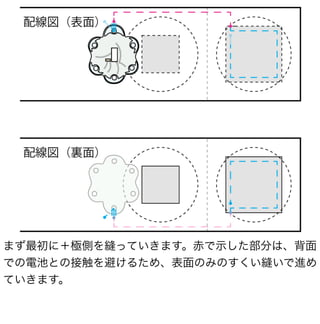

まず最初に＋極側を縫っていきます。赤で示した部分は、背面 での電池との接触を避けるため、表面のみのすくい縫いで進め ていきます。

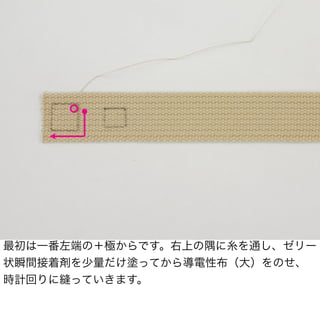

最初は一番左端の＋極からです。右上の隅に糸を通し、ゼリー 状瞬間接着剤を少量だけ塗ってから導電性布（大）をのせ、 時計回りに縫っていきます。

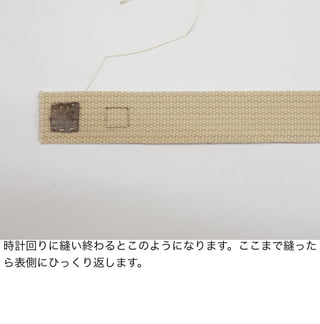

時計回りに縫い終わるとこのようになります。ここまで縫った ら表側にひっくり返します。

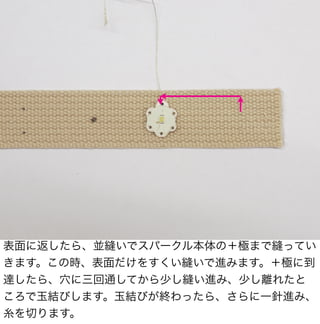

表面に返したら、並縫いでスパークル本体の＋極まで縫ってい きます。この時、表面だけをすくい縫いで進みます。＋極に到 達したら、穴に三回通してから少し縫い進み、少し離れたと ころで玉結びします。玉結びが終わったら、さらに一針進み、 糸を切ります。

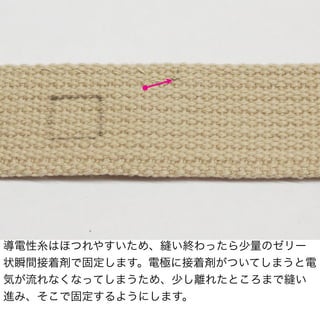

導電性糸はほつれやすいため、縫い終わったら少量のゼリー 状瞬間接着剤で固定します。電極に接着剤がついてしまうと電 気が流れなくなってしまうため、少し離れたところまで縫い 進み、そこで固定するようにします。

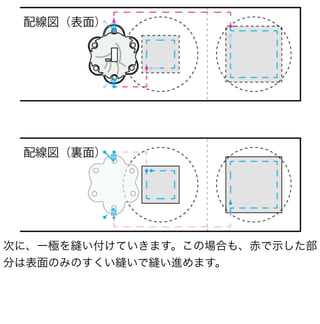

次に、ー極を縫い付けていきます。この場合も、赤で示した部 分は表面のみのすくい縫いで縫い進めます。

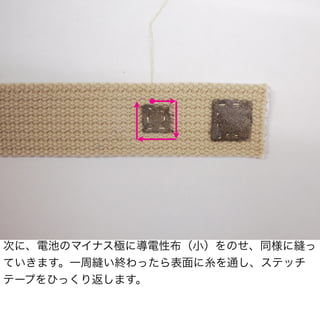

次に、電池のマイナス極に導電性布（小）をのせ、同様に縫っ ていきます。一周縫い終わったら表面に糸を通し、ステッチ テープをひっくり返します。

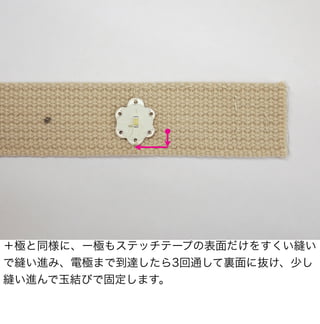

＋極と同様に、ー極もステッチテープの表面だけをすくい縫い で縫い進み、電極まで到達したら3回通して裏面に抜け、少し 縫い進んで玉結びで固定します。

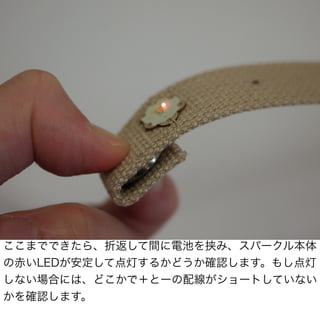

ここまでできたら、折返して間に電池を挟み、スパークル本体 の赤いLEDが安定して点灯するかどうか確認します。もし点灯 しない場合には、どこかで＋とーの配線がショートしていない かを確認します。

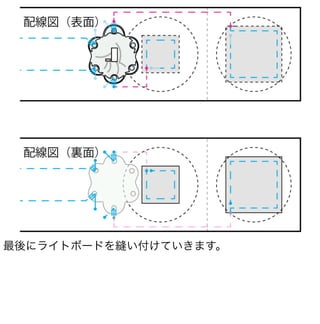

最后にライトボードを缝い付けていきます。

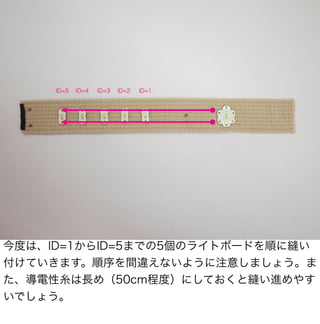

ID=5 ID=4 ID=3 ID=2 ID=1 今度は、ID=1からID=5までの5個のライトボードを順に縫い 付けていきます。順序を間違えないように注意しましょう。ま た、導電性糸は長め（50cm程度）にしておくと縫い進めやす いでしょう。

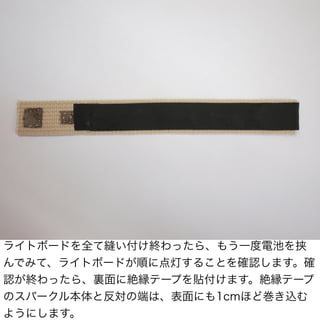

ライトボードを全て縫い付け終わったら、もう一度電池を挟 んでみて、ライトボードが順に点灯することを確認します。確 認が終わったら、裏面に絶縁テープを貼付けます。絶縁テープ のスパークル本体と反対の端は、表面にも1cmほど巻き込む ようにします。

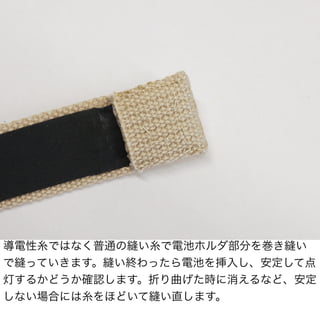

導電性糸ではなく普通の縫い糸で電池ホルダ部分を巻き縫い で縫っていきます。縫い終わったら電池を挿入し、安定して点 灯するかどうか確認します。折り曲げた時に消えるなど、安定 しない場合には糸をほどいて縫い直します。

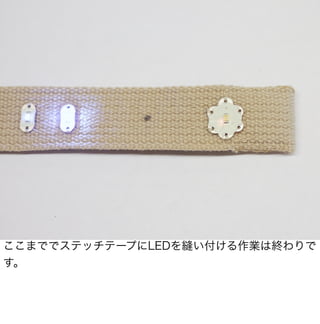

ここまででステッチテープにLEDを縫い付ける作業は終わりで す。

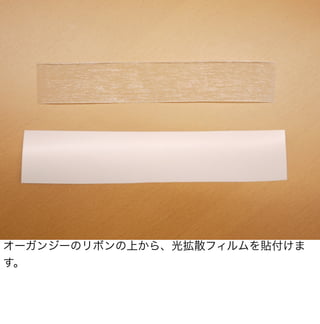

オーガンジーのリボンの上から、光拡散フィルムを貼付けま す。

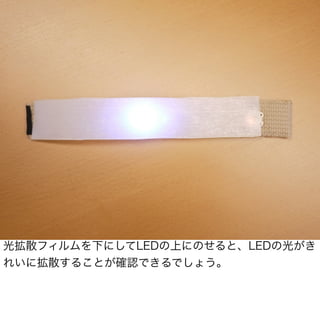

光拡散フィルムを下にしてLEDの上にのせると、LEDの光がき れいに拡散することが確認できるでしょう。

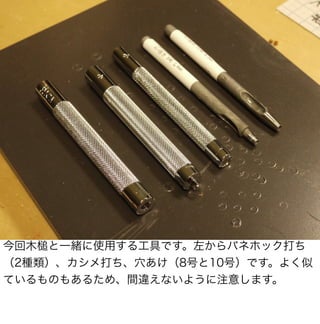

今回木 と一緒に使用する工具です。左からバネホック打ち （2種類）、カシメ打ち、穴あけ（8号と10号）です。よく似 ているものもあるため、間違えないように注意します。

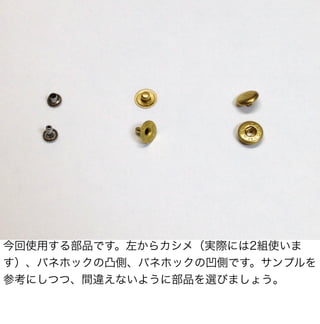

今回使用する部品です。左からカシメ（実際には2組使いま す）、バネホックの凸側、バネホックの凹側です。サンプルを 参考にしつつ、間違えないように部品を選びましょう。

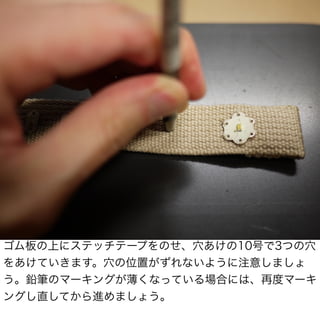

ゴム板の上にステッチテープをのせ、穴あけの10号で3つの穴 をあけていきます。穴の位置がずれないように注意しましょ う。鉛筆のマーキングが薄くなっている場合には、再度マーキ ングし直してから進めましょう。

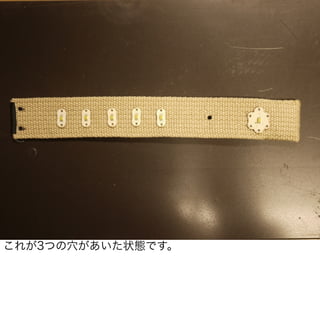

これが3つの穴があいた状态です。

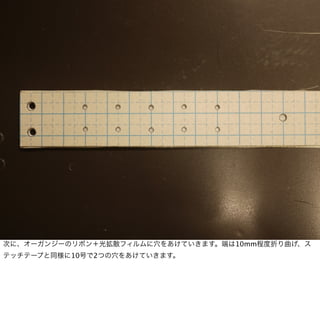

次に、オーガンジーのリボン＋光拡散フィルムに穴をあけていきます。端は10mm程度折り曲げ、ス テッチテープと同様に10号で2つの穴をあけていきます。

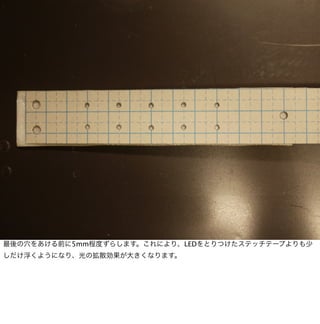

最後の穴をあける前に5mm程度ずらします。これにより、LEDをとりつけたステッチテープよりも少 しだけ浮くようになり、光の拡散効果が大きくなります。

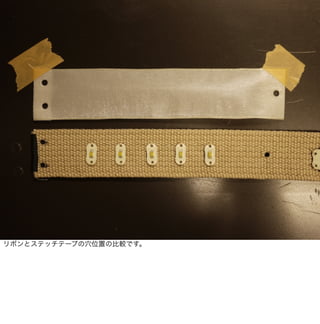

リボンとステッチテープの穴位置の比较です。

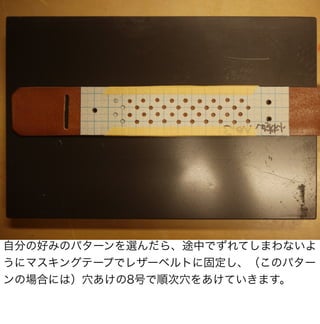

自分の好みのパターンを選んだら、途中でずれてしまわないよ うにマスキングテープでレザーベルトに固定し、（このパター ンの場合には）穴あけの8号で順次穴をあけていきます。

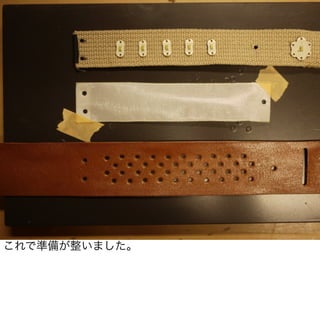

これで準备が整いました。

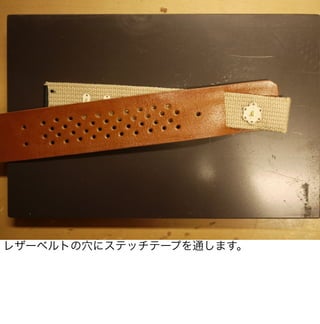

レザーベルトの穴にステッチテープを通します。

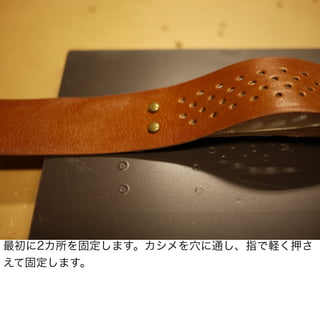

最初に2カ所を固定します。カシメを穴に通し、指で軽く押さ えて固定します。

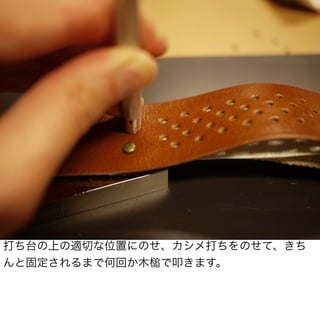

打ち台の上の適切な位置にのせ、カシメ打ちをのせて、きち んと固定されるまで何回か木 で叩きます。
次に、バネホックを取付けます。適切なバネホック打ちを組合 わせ、木 で叩いて固定します。

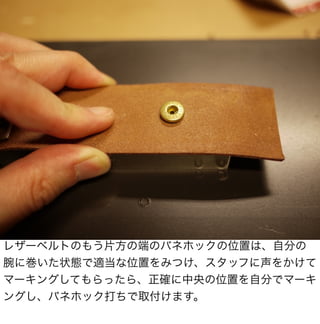

レザーベルトのもう片方の端のバネホックの位置は、自分の 腕に巻いた状態で適当な位置をみつけ、スタッフに声をかけて マーキングしてもらったら、正確に中央の位置を自分でマーキ ングし、バネホック打ちで取付けます。

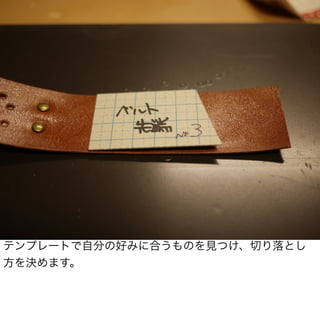

テンプレートで自分の好みに合うものを見つけ、切り落とし 方を決めます。

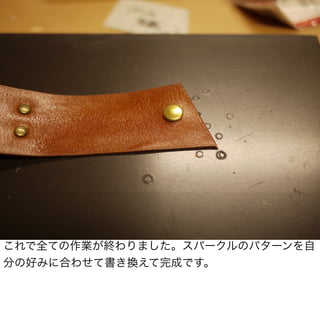

これで全ての作業が終わりました。スパークルのパターンを自 分の好みに合わせて書き換えて完成です。

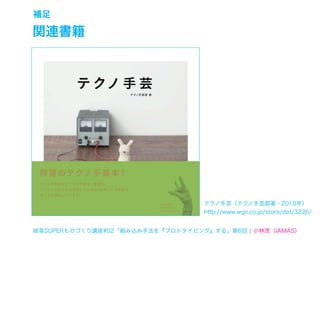

補足 関連書籍 テクノ手芸（テクノ手芸部著?2010年） http://www.wgn.co.jp/store/dat/3226/ 岐阜SUPERものづくり講座#02「組み込み手法を『プロトタイピング』する」第6回 ? 小林茂（IAMAS）
