Modul ini membahas tentang persiapan peralatan untuk kegiatan bubut, termasuk menyiapkan, menyetel, dan menggunakan peralatan sesuai prosedur. Berbagai peralatan seperti mesin bubut, alat potong, dan peralatan pendukung lainnya harus disiapkan sebelum digunakan. Selain itu, penyetelan peralatan seperti pahat bubut dan cekaman benda kerja juga dibahas.
Modul mesin bubut 7 (6)
- 1. MODUL BAHAN AJAR 3. Kegiatan belajar 3 Mempersiapkan pekerjaan a. Tujuan Kegiatan Pembelajaran Peserta diklat dapat 1) menyiapkan peralatan; 2) menyetel peralatan; 3) menggunakan peralatan sesuai prosedur. b. Uraian Materi 1) Menyiapkan peralatan Peralatan yang disiapkan untuk bekerja dengan menggunakan mesin bubut adalah a) mesin bubut; b) perlengkapan pencekam benda kerja; c) perlengkapan pencekam alatalat potong; d) alat-alat potong; e) alat-alat ukur dan pemeriksa benda kerja, serta f) peralatan bantu lainnya yang diperlukan 2) Menyetel peralatan a) Cekam bubut (1) Cekam bubut rahang tiga memusat serempak Apabila benda kerja tanpa disangga senter a) cekam benda kerja dengan tekanan ringan; b) putar sumbu utama; c) perhatikan kesentrisan putaran benda kerja; d) apabila putaran benda kerja sudah sentris, kuatkan pencekaman benda kerja. Apabila putaran benda kerja sudah sentris, kendorkan pencekaman, putar- putar benda kerja, cari penjepitan benda kerja yang lebih bagus. Program Keahlian Teknik Permesinan Mempergunakan Mesin Bubut 37

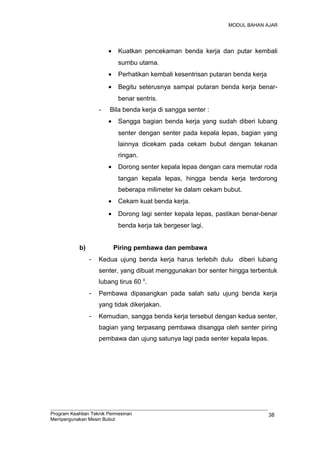

- 2. MODUL BAHAN AJAR Kuatkan pencekaman benda kerja dan putar kembali sumbu utama. Perhatikan kembali kesentrisan putaran benda kerja Begitu seterusnya sampai putaran benda kerja benar- benar sentris. - Bila benda kerja di sangga senter : Sangga bagian benda kerja yang sudah diberi lubang senter dengan senter pada kepala lepas, bagian yang lainnya dicekam pada cekam bubut dengan tekanan ringan. Dorong senter kepala lepas dengan cara memutar roda tangan kepala lepas, hingga benda kerja terdorong beberapa milimeter ke dalam cekam bubut. Cekam kuat benda kerja. Dorong lagi senter kepala lepas, pastikan benar-benar benda kerja tak bergeser lagi. b) Piring pembawa dan pembawa - Kedua ujung benda kerja harus terlebih dulu diberi lubang senter, yang dibuat menggunakan bor senter hingga terbentuk lubang tirus 60 0 . - Pembawa dipasangkan pada salah satu ujung benda kerja yang tidak dikerjakan. - Kemudian, sangga benda kerja tersebut dengan kedua senter, bagian yang terpasang pembawa disangga oleh senter piring pembawa dan ujung satunya lagi pada senter kepala lepas. Program Keahlian Teknik Permesinan Mempergunakan Mesin Bubut 38

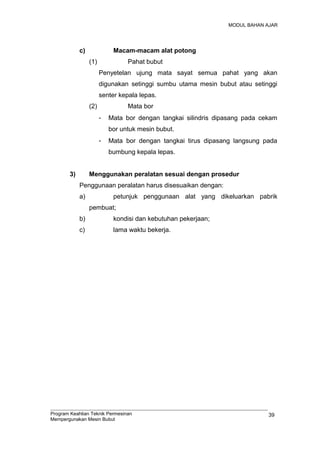

- 3. MODUL BAHAN AJAR c) Macam-macam alat potong (1) Pahat bubut Penyetelan ujung mata sayat semua pahat yang akan digunakan setinggi sumbu utama mesin bubut atau setinggi senter kepala lepas. (2) Mata bor - Mata bor dengan tangkai silindris dipasang pada cekam bor untuk mesin bubut. - Mata bor dengan tangkai tirus dipasang langsung pada bumbung kepala lepas. 3) Menggunakan peralatan sesuai dengan prosedur Penggunaan peralatan harus disesuaikan dengan: a) petunjuk penggunaan alat yang dikeluarkan pabrik pembuat; b) kondisi dan kebutuhan pekerjaan; c) lama waktu bekerja. Program Keahlian Teknik Permesinan Mempergunakan Mesin Bubut 39

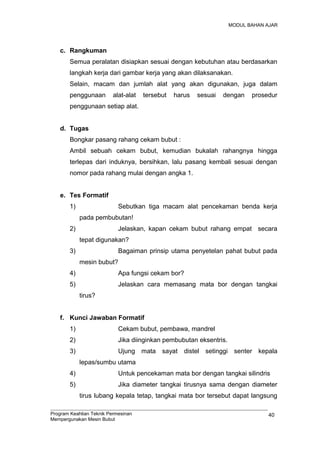

- 4. MODUL BAHAN AJAR c. Rangkuman Semua peralatan disiapkan sesuai dengan kebutuhan atau berdasarkan langkah kerja dari gambar kerja yang akan dilaksanakan. Selain, macam dan jumlah alat yang akan digunakan, juga dalam penggunaan alat-alat tersebut harus sesuai dengan prosedur penggunaan setiap alat. d. Tugas Bongkar pasang rahang cekam bubut : Ambil sebuah cekam bubut, kemudian bukalah rahangnya hingga terlepas dari induknya, bersihkan, lalu pasang kembali sesuai dengan nomor pada rahang mulai dengan angka 1. e. Tes Formatif 1) Sebutkan tiga macam alat pencekaman benda kerja pada pembubutan! 2) Jelaskan, kapan cekam bubut rahang empat secara tepat digunakan? 3) Bagaiman prinsip utama penyetelan pahat bubut pada mesin bubut? 4) Apa fungsi cekam bor? 5) Jelaskan cara memasang mata bor dengan tangkai tirus? f. Kunci Jawaban Formatif 1) Cekam bubut, pembawa, mandrel 2) Jika diinginkan pembubutan eksentris. 3) Ujung mata sayat distel setinggi senter kepala lepas/sumbu utama 4) Untuk pencekaman mata bor dengan tangkai silindris 5) Jika diameter tangkai tirusnya sama dengan diameter tirus lubang kepala tetap, tangkai mata bor tersebut dapat langsung Program Keahlian Teknik Permesinan Mempergunakan Mesin Bubut 40

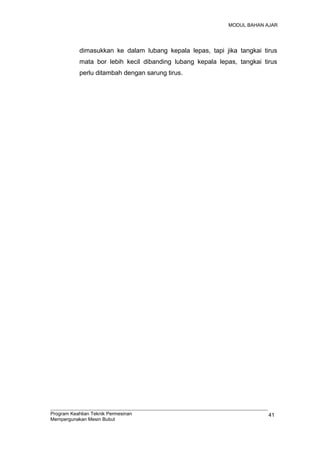

- 5. MODUL BAHAN AJAR dimasukkan ke dalam lubang kepala lepas, tapi jika tangkai tirus mata bor lebih kecil dibanding lubang kepala lepas, tangkai tirus perlu ditambah dengan sarung tirus. Program Keahlian Teknik Permesinan Mempergunakan Mesin Bubut 41
