スタートアップ机能の等価回路モデル
Download as ppt, pdf0 likes281 views
スタートアップ机能の等価回路モデル
![4
ABM のデバイスモデリング
[ 事例 ] デジタル素子
Copyright (C) Marutsuelec 2016
AND2_ABM
I N +
I N -
O U T +
O U T -
E 1
I F ( V ( 1 ) > 1 . 0 8 & V ( 2 ) > 1 . 0 8 , { V O H } , { V O L } )
E V A L U E
R 1
1 0
C 1
1 0 p
000
3
1
2
PARAMETERS:
V O L = 0V O H = 2 . 5
I N +
I N -
O U T +
O U T -
E 2
I F ( V ( 1 ) > 1 . 0 8 , { V O L } , { V O H } )
E V A L U E
R 2
1 0
C 2
1 0 p
000
1 2
PARAMETERS:
V O L = 0V O H = 2 . 5
INV_ABM
端子 1 端子 2 端子 3
H H H
L H L
H L L
L L L
端子 1 端子 2
H L
L H](https://image.slidesharecdn.com/05mar2016-160305042127/85/-4-320.jpg)

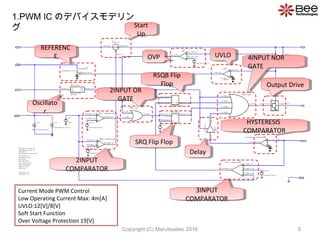

![5
1.PWM IC のデバイスモデリン
グ
4INPUT NOR
GATE
4INPUT NOR
GATE
RSQB Flip
Flop
RSQB Flip
Flop
SRQ Flip FlopSRQ Flip Flop
2INPUT
COMPARATOR
2INPUT
COMPARATOR
OVPOVP
Oscillato
r
Oscillato
r
REFERENC
E
REFERENC
E
DelayDelay
UVLOUVLO
Start
Up
Start
Up
3INPUT
COMPARATOR
3INPUT
COMPARATOR
2INPUT OR
GATE
2INPUT OR
GATE
Output DriveOutput Drive
HYSTERESIS
COMPARATOR
HYSTERESIS
COMPARATOR
Current Mode PWM Control
Low Operating Current Max: 4m[A]
UVLO:12[V]/8[V]
Soft Start Function
Over Voltage Protection 19[V]
Copyright (C) Marutsuelec 2016](https://image.slidesharecdn.com/05mar2016-160305042127/85/-5-320.jpg)
スタートアップ机能の等価回路モデル
- 1. スタートアップ機能の等価回路モデ ル 2016 年 3 月 5 日 マルツエレック株式会社 Copyright (C) Marutsuelec 2016 1 1.PWM IC のデバイスモデリング 1.1 Start Up 1.2 UVLO 1.3 OVP 1.4 REFERENCE 1.5 Oscillator 1.6 RSQB Flip Flop 1.7 SRQ Flip Flop 1.8 HYSTERESIS COMPARATOR 1.9 Output Drive 1.10 Delay 1.11 2INPUT COMPARATOR 1.12 2INPUT OR GATE 1.13 3INPUT COMPARATOR 1.14 4INPUT NOR GATE PWM IC のデバイスモデリ ング

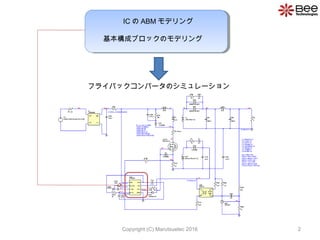

- 2. 2Copyright (C) Marutsuelec 2016 IC の ABM モデリング 基本構成ブロックのモデリング フライバックコンバータのシミュレーション フライバックコンバータのシミュレーション

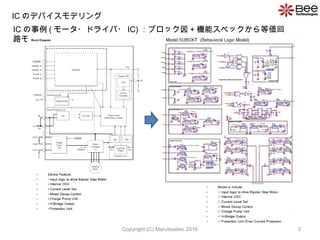

- 3. 3 IC のデバイスモデリング Copyright (C) Marutsuelec 2016 IC の事例 ( モータ?ドライバ? IC) ：ブロック図 + 機能スペックから等価回 路モデリング

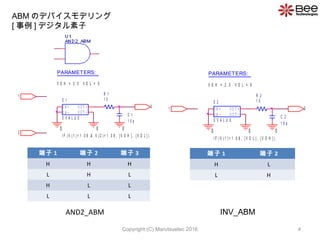

- 4. 4 ABM のデバイスモデリング [ 事例 ] デジタル素子 Copyright (C) Marutsuelec 2016 AND2_ABM I N + I N - O U T + O U T - E 1 I F ( V ( 1 ) > 1 . 0 8 & V ( 2 ) > 1 . 0 8 , { V O H } , { V O L } ) E V A L U E R 1 1 0 C 1 1 0 p 000 3 1 2 PARAMETERS: V O L = 0V O H = 2 . 5 I N + I N - O U T + O U T - E 2 I F ( V ( 1 ) > 1 . 0 8 , { V O L } , { V O H } ) E V A L U E R 2 1 0 C 2 1 0 p 000 1 2 PARAMETERS: V O L = 0V O H = 2 . 5 INV_ABM 端子 1 端子 2 端子 3 H H H L H L H L L L L L 端子 1 端子 2 H L L H
- 5. 5 1.PWM IC のデバイスモデリン グ 4INPUT NOR GATE 4INPUT NOR GATE RSQB Flip Flop RSQB Flip Flop SRQ Flip FlopSRQ Flip Flop 2INPUT COMPARATOR 2INPUT COMPARATOR OVPOVP Oscillato r Oscillato r REFERENC E REFERENC E DelayDelay UVLOUVLO Start Up Start Up 3INPUT COMPARATOR 3INPUT COMPARATOR 2INPUT OR GATE 2INPUT OR GATE Output DriveOutput Drive HYSTERESIS COMPARATOR HYSTERESIS COMPARATOR Current Mode PWM Control Low Operating Current Max: 4m[A] UVLO:12[V]/8[V] Soft Start Function Over Voltage Protection 19[V] Copyright (C) Marutsuelec 2016

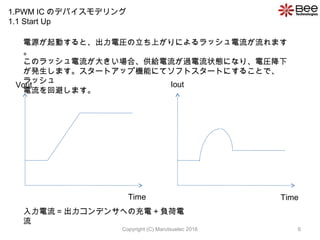

- 6. 1.PWM IC のデバイスモデリング 1.1 Start Up 電源が起動すると、出力電圧の立ち上がりによるラッシュ電流が流れます 。 このラッシュ電流が大きい場合、供給電流が過電流状態になり、電圧降下 が発生します。スタートアップ機能にてソフトスタートにすることで、 ラッシュ 電流を回避します。 Time Time Vout Iout 入力電流 = 出力コンデンサへの充電 + 負荷電 流 6Copyright (C) Marutsuelec 2016
- 7. 等価回路図 R 1 1 0 0 M E G R 2 1 0 0 M E G R 3 1 0 0 M E G I N - O U T + O U T - I N + G 1 if ( V ( S t a r t u p _ I N ) < 4 & V ( S t a r t u p _ A C ) > 1 7 , 5 m , 0 ) G V A L U E S t a r t u p _ A C S t a r t u p _ I N 0 0 0 S t a r t u p _ I N R 4 1 0 0 M E G R 5 1 0 0 M E G 0 0 V 1 2 V d c V 2 T D = 0 T F = 1 0 n P W = 2 0 0 u P E R = 4 0 0 . 0 1 u V 1 = 0 T R = 2 0 0 u V 2 = 2 0 0 0 D 1 D I O D E _ S T A R T U P C 1 0 . 1 u I C = 0 0 S t a r t u p _ O U T S t a r t u p _ A C V V V Start Up 1.PWM IC のデバイスモデリング 1.1 Start Up 7Copyright (C) Marutsuelec 2016

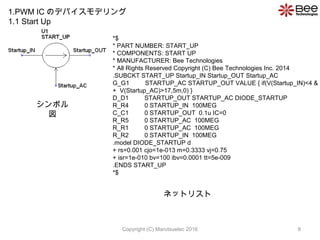

- 8. *$ * PART NUMBER: START_UP * COMPONENTS: START UP * MANUFACTURER: Bee Technologies * All Rights Reserved Copyright (C) Bee Technologies Inc. 2014 .SUBCKT START_UP Startup_IN Startup_OUT Startup_AC G_G1 STARTUP_AC STARTUP_OUT VALUE { if(V(Startup_IN)<4 & + V(Startup_AC)>17,5m,0) } D_D1 STARTUP_OUT STARTUP_AC DIODE_STARTUP R_R4 0 STARTUP_IN 100MEG C_C1 0 STARTUP_OUT 0.1u IC=0 R_R5 0 STARTUP_AC 100MEG R_R1 0 STARTUP_AC 100MEG R_R2 0 STARTUP_IN 100MEG .model DIODE_STARTUP d + rs=0.001 cjo=1e-013 m=0.3333 vj=0.75 + isr=1e-010 bv=100 ibv=0.0001 tt=5e-009 .ENDS START_UP *$ シンボル 図 ネットリスト 1.PWM IC のデバイスモデリング 1.1 Start Up 8Copyright (C) Marutsuelec 2016

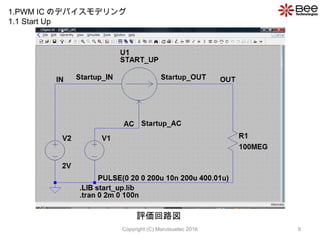

- 9. 評価回路図 1.PWM IC のデバイスモデリング 1.1 Start Up 9Copyright (C) Marutsuelec 2016

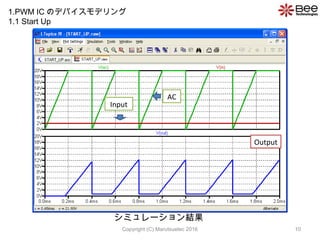

- 10. シミュレーション結果 Input Output AC 1.PWM IC のデバイスモデリング 1.1 Start Up 10Copyright (C) Marutsuelec 2016
