![4

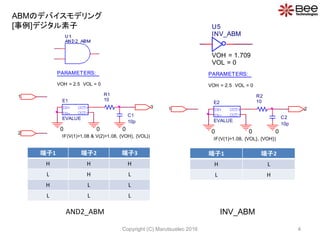

ABMのデバイスモデリング
[事例]デジタル素子
Copyright (C) Marutsuelec 2016
AND2_ABM
IN+
IN-
OUT+
OUT-
E1
IF(V(1)>1.08 & V(2)>1.08, {VOH}, {VOL})
EVALUE
R1
10
C1
10p
000
3
1
2
PARAMETERS:
VOL = 0VOH = 2.5
IN+
IN-
OUT+
OUT-
E2
IF(V(1)>1.08, {VOL}, {VOH})
EVALUE
R2
10
C2
10p
000
1 2
PARAMETERS:
VOL = 0VOH = 2.5
V1
TD = {1/FREQ}
TF = 1n
PW = {D/FREQ}
PER = {1/FREQ}
V1 = 0
TR = 1n
V2 = 1.709
0
{tdly /1k}
0
Rdly 2
1k
N3
0
Cdly 2
{tdly /1k}
N1
VOL = 0
U2
AN
N2
U5
INV_ABM
VOH = 1.709
VOL = 0
INV_ABM
端子1 端子2 端子3
H H H
L H L
H L L
L L L
端子1 端子2
H L
L H](https://image.slidesharecdn.com/reference18mar2016-160322070128/85/REFERENCE-4-320.jpg)
![5
1.PWM ICのデバイスモデリング
4INPUT NOR GATE
RSQB Flip Flop
SRQ Flip Flop
2INPUT COMPARATOR
OVP
Oscillator
REFERENCE
Delay
UVLO
Start Up
3INPUT COMPARATOR
2INPUT OR GATE
Output Drive
HYSTERESIS COMPARATOR
Current Mode PWM Control
Low Operating Current Max: 4m[A]
UVLO:12[V]/8[V]
Soft Start Function
Over Voltage Protection 19[V]
Copyright (C) Marutsuelec 2016](https://image.slidesharecdn.com/reference18mar2016-160322070128/85/REFERENCE-5-320.jpg)
搁贰贵贰搁贰狈颁贰の等価回路モデル
- 1. 搁贰贵贰搁贰狈颁贰の等価回路モデル 2016年3月18日 マルツエレック株式会社 Copyright (C) Marutsuelec 2016 1 1.PWM ICのデバイスモデリング 1.1 Start Up 1.2 UVLO 1.3 OVP 1.4 REFERENCE 1.5 Oscillator 1.6 RSQB Flip Flop 1.7 SRQ Flip Flop 1.8 HYSTERESIS COMPARATOR 1.9 Output Drive 1.10 Delay 1.11 2INPUT COMPARATOR 1.12 2INPUT OR GATE 1.13 3INPUT COMPARATOR 1.14 4INPUT NOR GATE PWM ICのデバイスモデリング
- 2. 2Copyright (C) Marutsuelec 2016 ICのABMモデリング 基本構成ブロックのモデリング フライバックコンバータのシミュレーション フライバックコンバータのシミュレーション

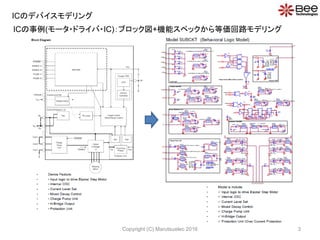

- 3. 3 ICのデバイスモデリング Copyright (C) Marutsuelec 2016 ICの事例(モータ?ドライバ?IC)：ブロック図+機能スペックから等価回路モデリング
- 4. 4 ABMのデバイスモデリング [事例]デジタル素子 Copyright (C) Marutsuelec 2016 AND2_ABM IN+ IN- OUT+ OUT- E1 IF(V(1)>1.08 & V(2)>1.08, {VOH}, {VOL}) EVALUE R1 10 C1 10p 000 3 1 2 PARAMETERS: VOL = 0VOH = 2.5 IN+ IN- OUT+ OUT- E2 IF(V(1)>1.08, {VOL}, {VOH}) EVALUE R2 10 C2 10p 000 1 2 PARAMETERS: VOL = 0VOH = 2.5 V1 TD = {1/FREQ} TF = 1n PW = {D/FREQ} PER = {1/FREQ} V1 = 0 TR = 1n V2 = 1.709 0 {tdly /1k} 0 Rdly 2 1k N3 0 Cdly 2 {tdly /1k} N1 VOL = 0 U2 AN N2 U5 INV_ABM VOH = 1.709 VOL = 0 INV_ABM 端子1 端子2 端子3 H H H L H L H L L L L L 端子1 端子2 H L L H

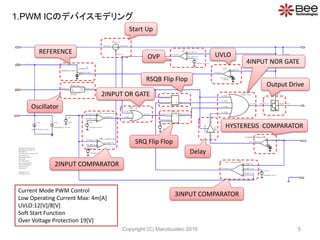

- 5. 5 1.PWM ICのデバイスモデリング 4INPUT NOR GATE RSQB Flip Flop SRQ Flip Flop 2INPUT COMPARATOR OVP Oscillator REFERENCE Delay UVLO Start Up 3INPUT COMPARATOR 2INPUT OR GATE Output Drive HYSTERESIS COMPARATOR Current Mode PWM Control Low Operating Current Max: 4m[A] UVLO:12[V]/8[V] Soft Start Function Over Voltage Protection 19[V] Copyright (C) Marutsuelec 2016

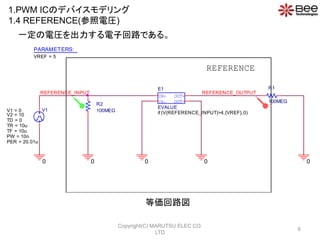

- 6. IN+ IN- OUT+ OUT- E1 if (V(REFERENCE_INPUT)>4,{VREF},0) EVALUE R1 100MEG R2 100MEGV1 TD = 0 TF = 10u PW = 10n PER = 20.01u V1 = 0 TR = 10u V2 = 10 0 000 0 REFERENCE_OUTPUT PARAMETERS: VREF = 5 REFERENCE V V REFERENCE_INPUT 6 1.PWM ICのデバイスモデリング 1.4 REFERENCE(参照電圧) 一定の電圧を出力する電子回路である。 等価回路図 Copyright(C) MARUTSU ELEC CO. LTD

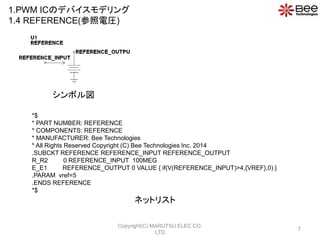

- 7. 7 *$ * PART NUMBER: REFERENCE * COMPONENTS: REFERENCE * MANUFACTURER: Bee Technologies * All Rights Reserved Copyright (C) Bee Technologies Inc. 2014 .SUBCKT REFERENCE REFERENCE_INPUT REFERENCE_OUTPUT R_R2 0 REFERENCE_INPUT 100MEG E_E1 REFERENCE_OUTPUT 0 VALUE { if(V(REFERENCE_INPUT)>4,{VREF},0) } .PARAM vref=5 .ENDS REFERENCE *$ 1.PWM ICのデバイスモデリング 1.4 REFERENCE(参照電圧) シンボル図 ネットリスト Copyright(C) MARUTSU ELEC CO. LTD

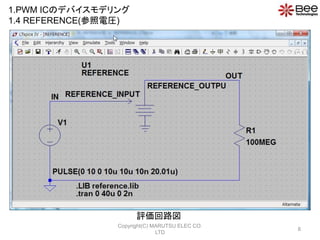

- 8. 8 1.PWM ICのデバイスモデリング 1.4 REFERENCE(参照電圧) 評価回路図 Copyright(C) MARUTSU ELEC CO. LTD

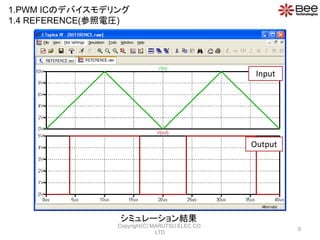

- 9. Input Output 9 1.PWM ICのデバイスモデリング 1.4 REFERENCE(参照電圧) シミュレーション結果 Copyright(C) MARUTSU ELEC CO. LTD
