![4

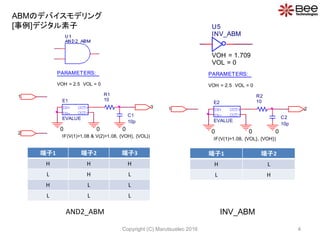

ABMのデバイスモデリング
[事例]デジタル素子
Copyright (C) Marutsuelec 2016
AND2_ABM
IN+
IN-
OUT+
OUT-
E1
IF(V(1)>1.08 & V(2)>1.08, {VOH}, {VOL})
EVALUE
R1
10
C1
10p
000
3
1
2
PARAMETERS:
VOL = 0VOH = 2.5
IN+
IN-
OUT+
OUT-
E2
IF(V(1)>1.08, {VOL}, {VOH})
EVALUE
R2
10
C2
10p
000
1 2
PARAMETERS:
VOL = 0VOH = 2.5
V1
TD = {1/FREQ}
TF = 1n
PW = {D/FREQ}
PER = {1/FREQ}
V1 = 0
TR = 1n
V2 = 1.709
0
{tdly /1k}
0
Rdly 2
1k
N3
0
Cdly 2
{tdly /1k}
N1
VOL = 0
U2
AN
N2
U5
INV_ABM
VOH = 1.709
VOL = 0
INV_ABM
端子1 端子2 端子3
H H H
L H L
H L L
L L L
端子1 端子2
H L
L H](https://image.slidesharecdn.com/outputdrive01may2016-160504002332/85/Output-Drive-4-320.jpg)
![5
1.PWM ICのデバイスモデリング
4INPUT NOR GATE
RSQB Flip Flop
SRQ Flip Flop
2INPUT COMPARATOR
OVP
Oscillator
REFERENCE
Delay
UVLO
Start Up
3INPUT COMPARATOR
2INPUT OR GATE
Output Drive
HYSTERESIS COMPARATOR
Current Mode PWM Control
Low Operating Current Max: 4m[A]
UVLO:12[V]/8[V]
Soft Start Function
Over Voltage Protection 19[V]
Copyright (C) Marutsuelec 2016](https://image.slidesharecdn.com/outputdrive01may2016-160504002332/85/Output-Drive-5-320.jpg)
Output Driveの等価回路モデル
- 1. Output Driveの等価回路モデル Copyright (C) Marutsuelec 2016 1 1.PWM ICのデバイスモデリング 1.1 Start Up 1.2 UVLO 1.3 OVP 1.4 REFERENCE 1.5 Oscillator 1.6 RSQB Flip Flop 1.7 SRQ Flip Flop 1.8 HYSTERESIS COMPARATOR 1.9 Output Drive 1.10 Delay 1.11 2INPUT COMPARATOR 1.12 2INPUT OR GATE 1.13 3INPUT COMPARATOR 1.14 4INPUT NOR GATE 2016年5月1日 マルツエレック株式会社 http://www.marutsu.co.jp/ PWM ICのデバイスモデリング

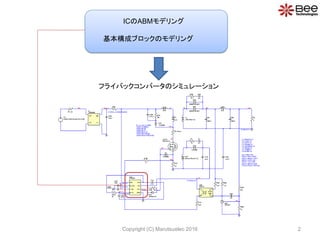

- 2. 2Copyright (C) Marutsuelec 2016 ICのABMモデリング 基本構成ブロックのモデリング フライバックコンバータのシミュレーション フライバックコンバータのシミュレーション

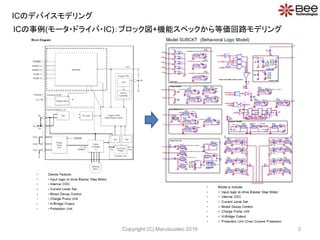

- 3. 3 ICのデバイスモデリング Copyright (C) Marutsuelec 2016 ICの事例(モータ?ドライバ?IC)：ブロック図+機能スペックから等価回路モデリング
- 4. 4 ABMのデバイスモデリング [事例]デジタル素子 Copyright (C) Marutsuelec 2016 AND2_ABM IN+ IN- OUT+ OUT- E1 IF(V(1)>1.08 & V(2)>1.08, {VOH}, {VOL}) EVALUE R1 10 C1 10p 000 3 1 2 PARAMETERS: VOL = 0VOH = 2.5 IN+ IN- OUT+ OUT- E2 IF(V(1)>1.08, {VOL}, {VOH}) EVALUE R2 10 C2 10p 000 1 2 PARAMETERS: VOL = 0VOH = 2.5 V1 TD = {1/FREQ} TF = 1n PW = {D/FREQ} PER = {1/FREQ} V1 = 0 TR = 1n V2 = 1.709 0 {tdly /1k} 0 Rdly 2 1k N3 0 Cdly 2 {tdly /1k} N1 VOL = 0 U2 AN N2 U5 INV_ABM VOH = 1.709 VOL = 0 INV_ABM 端子1 端子2 端子3 H H H L H L H L L L L L 端子1 端子2 H L L H

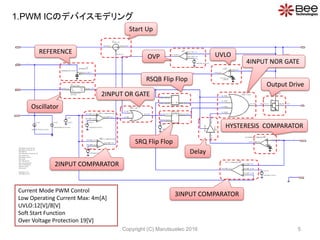

- 5. 5 1.PWM ICのデバイスモデリング 4INPUT NOR GATE RSQB Flip Flop SRQ Flip Flop 2INPUT COMPARATOR OVP Oscillator REFERENCE Delay UVLO Start Up 3INPUT COMPARATOR 2INPUT OR GATE Output Drive HYSTERESIS COMPARATOR Current Mode PWM Control Low Operating Current Max: 4m[A] UVLO:12[V]/8[V] Soft Start Function Over Voltage Protection 19[V] Copyright (C) Marutsuelec 2016

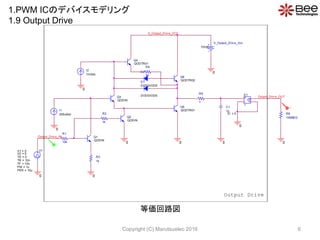

- 6. R1 10k Q1 QODIN R2 1k R3 1k 0 Q2 QODIN Output_Driv e_IN V1 TD = 0 TF = 10n PW = 1u PER = 10u V1 = 0 TR = 10n V2 = 5 0 I1 200uAdc 0 Q3 QODIN Q4 QODTR01 Q5 QODTR01 Q6 QODTR02 D1 DODDIODE D2 DODDIODE R4 5k V_Output_Driv e_Vcc 15Vdc 0 V_Output_Driv e_VCC I2 1mAdc 0 0 0 R5 1 C1 1p IC = 0 0 - + + - E1 1 R6 100MEG 0 Output_Driv e_OUT 0V V Output Drive 1.PWM ICのデバイスモデリング 1.9 Output Drive 等価回路図 6Copyright (C) Marutsuelec 2016

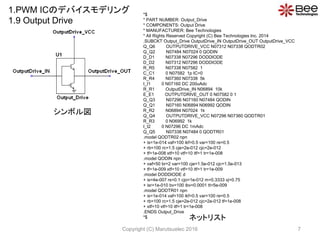

- 7. *$ * PART NUMBER: Output_Drive * COMPONENTS: Output Drive * MANUFACTURER: Bee Technologies * All Rights Reserved Copyright (C) Bee Technologies Inc. 2014 .SUBCKT Output_Drive OutputDrive_IN OutputDrive_OUT OutputDrive_VCC Q_Q6 OUTPUTDRIVE_VCC N07312 N07338 QODTR02 Q_Q2 N07484 N07024 0 QODIN D_D1 N07338 N07296 DODDIODE D_D2 N07312 N07296 DODDIODE R_R5 N07338 N07582 1 C_C1 0 N07582 1p IC=0 R_R4 N07360 N07338 5k I_I1 0 N07160 DC 200uAdc R_R1 OutputDrive_IN N06894 10k E_E1 OUTPUTDRIVE_OUT 0 N07582 0 1 Q_Q3 N07296 N07160 N07484 QODIN Q_Q1 N07160 N06894 N06992 QODIN R_R2 N06894 N07024 1k Q_Q4 OUTPUTDRIVE_VCC N07296 N07360 QODTR01 R_R3 0 N06992 1k I_I2 0 N07296 DC 1mAdc Q_Q5 N07338 N07484 0 QODTR01 .model QODTR02 npn + is=1e-014 vaf=100 ikf=0.5 var=100 re=0.5 + rb=100 rc=1.5 cje=2e-012 cjc=2e-012 + tf=1e-008 xtf=10 vtf=10 itf=1 tr=1e-008 .model QODIN npn + vaf=50 br=2 var=100 cje=1.5e-012 cjc=1.5e-013 + tf=1e-009 xtf=10 vtf=10 itf=1 tr=1e-009 .model DODDIODE d + is=4e-007 rs=0.1 cjo=1e-012 m=0.3333 vj=0.75 + isr=1e-010 bv=100 ibv=0.0001 tt=5e-009 .model QODTR01 npn + is=1e-014 vaf=100 ikf=0.5 var=100 re=0.5 + rb=100 rc=1.5 cje=2e-012 cjc=2e-012 tf=1e-008 + xtf=10 vtf=10 itf=1 tr=1e-008 .ENDS Output_Drive *$ 1.PWM ICのデバイスモデリング 1.9 Output Drive シンボル図 ネットリスト 7Copyright (C) Marutsuelec 2016

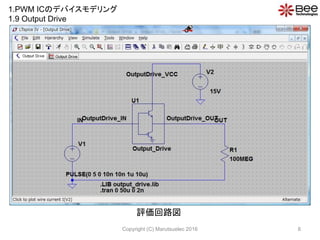

- 8. 1.PWM ICのデバイスモデリング 1.9 Output Drive 評価回路図 8Copyright (C) Marutsuelec 2016

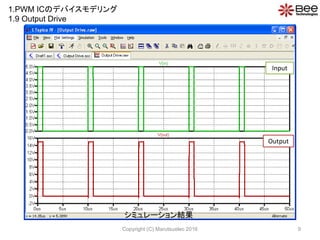

- 9. Input Output 1.PWM ICのデバイスモデリング 1.9 Output Drive シミュレーション結果 9Copyright (C) Marutsuelec 2016
- 10. 10Copyright (C) Marutsuelec 2016
